Hệ thống điện 4000kVA, 50Hz/60Hz, 3 Pha
Chứng nhận IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

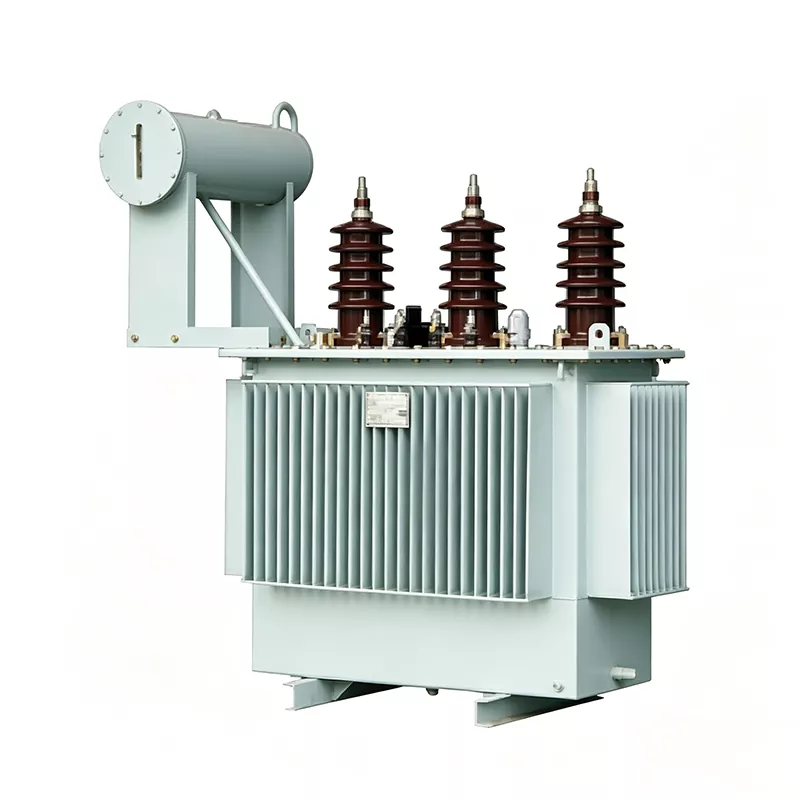

Máy biến áp ngâm dầu ba pha Huajidian 4000 KVA là thiết bị cốt lõi trong công nghiệp và khai thác mỏ doanh nghiệp và trạm biến áp. Sử dụng cấu trúc tản nhiệt ngâm trong dầu trưởng thành và bộ bảo quản độc lập thiết kế phù hợp cho hoạt động liên tục với công suất lớn, lâu dài, tải nặng. Với những ưu điểm như thấp mất mát, độ bền cách điện cao và khả năng chống va đập ngắn mạch mạnh, nó có thể đối phó trơn tru với hoạt động điều kiện biến động và tăng tải, khiến nó trở thành thiết bị quan trọng cho nguồn điện công nghiệp quy mô lớn phân phối và cung cấp điện ổn định lâu dài.
Sử dụng các tấm thép silic cán nguội định hướng, có độ thẩm thấu cao, được xử lý bằng lõi bước nhiều giai đoạn và công nghệ khớp nghiêng hoàn toàn, giảm đáng kể tổn thất không tải và dòng điện không tải. Ngay cả dưới tải đầy đủ dài hạn vận hành duy trì hiệu quả sử dụng năng lượng cao, giảm chi phí điện năng lâu dài cho doanh nghiệp một cách hiệu quả.
Cả cuộn dây cao áp và hạ áp đều sử dụng dây đồng không có oxy: cuộn dây cao áp có nhiều lớp cấu trúc hình trụ, và cuộn dây điện áp thấp có cấu trúc liên tục, dẫn đến dòng rò rỉ đồng đều phân bố và độ bền cơ học cao, có khả năng chịu được ứng suất cơ học rất lớn do đột ngột ngắn mạch trong lưới điện.

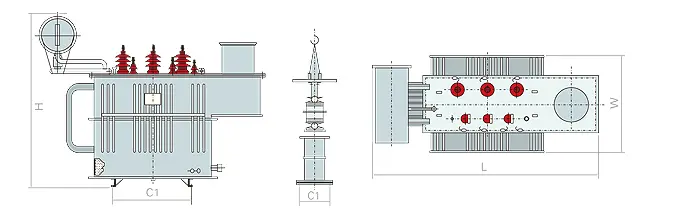

Bồn biến áp ngâm dầu 3 pha 4000 KVA được làm bằng thép tấm cán nguội chất lượng cao và được trang bị với tản nhiệt dạng sóng; một bể bảo tồn dầu độc lập được đặt ở phía trên để bù nhiệt sự giãn nở và co lại của dầu máy biến áp trong quá trình vận hành thiết bị công suất lớn. Kết hợp với một máy hút ẩm để lọc độ ẩm và tạp chất từ không khí, nó làm chậm quá trình lão hóa dầu. So với các mô hình kín hoàn toàn, Bộ phận này có chiều cao vừa phải, tạo điều kiện thuận lợi cho việc theo dõi mức dầu và bảo trì định kỳ, phù hợp với các kịch bản bảo trì định kỳ ở các trạm biến áp và các nhà máy lớn.
Bề mặt thùng dầu được phủ một lớp sơn chống ăn mòn và chịu được thời tiết, thích ứng với dầu, bụi và môi trường công nghiệp ẩm ướt, đồng thời có khả năng chống rỉ sét và ăn mòn khi sử dụng ngoài trời lâu dài.
Phía cao áp sử dụng ống lót sứ nhiều lớp, cung cấp khoảng cách đường dây rộng để đáp ứng khả năng cách điện yêu cầu từ 35kV trở xuống, ngăn ngừa tai nạn phóng điện. Một van giảm áp và rơle khí được lắp đặt ở phía trên để theo dõi trạng thái bên trong của thiết bị theo thời gian thực, đưa ra cảnh báo và giảm áp nhanh chóng trong trường hợp có sự cố để bảo vệ an toàn thiết bị. Bảng tên ghi rõ model, công suất, cấp điện áp và các thông số khác để nhân viên bảo trì dễ dàng xác minh.
Một công ty khai thác kim loại màu lớn ở miền Bắc Trung Quốc đã mua ba chiếc máy ngâm dầu ba pha Huajidian 4000 KVA máy biến áp phục vụ cấp điện ngầm và xây dựng trạm biến áp mặt đất. Khu vực khai thác gặp nhiều khó khăn tác động của tải thiết bị, điều kiện vận hành ngoài trời phức tạp và yêu cầu cao về tính liên tục của nguồn điện. Kể từ khi Sau khi đưa vào vận hành cách đây một năm, thiết bị đã hoạt động ở mức đầy tải hơn 16 giờ mỗi ngày, chứng tỏ hoạt động ổn định, tổn thất không tải thấp và không có lỗi đoản mạch. Thiết kế bảo quản dầu độc lập tạo điều kiện thuận lợi kiểm tra và bảo trì hàng ngày, giảm đáng kể nguy cơ mất điện và đảm bảo khai thác liên tục sản xuất.
Câu hỏi 1: Máy biến áp ngâm dầu ba pha 4000 KVA này có cần bảo trì thường xuyên không?
A1: Tùy thuộc vào môi trường công nghiệp và tải trọng vận hành, việc kiểm tra thường xuyên mức dầu, chất lượng dầu và điều kiện thành phần là cần thiết, cùng với đó là thay thế chất hút ẩm trong bộ phận hút ẩm. So với nhỏ, máy biến áp kín hoàn toàn, model này có chu kỳ bảo trì dài hơn và chi phí bảo trì có thể kiểm soát được.
Câu 2: Yêu cầu cài đặt là gì?
A2: Nó phải được lắp đặt trong phòng phân phối điện chuyên dụng hoặc trên nền bê tông của trạm biến áp ngoài trời. Phải có các biện pháp thông gió, tản nhiệt và ngăn nước thích hợp và phải có đủ không gian dành riêng cho việc bảo trì.
Câu 3: Nó có thể thích ứng với môi trường công nghiệp ngoài trời ẩm ướt và bụi bặm không?
Đ3: Có. Toàn bộ thiết bị được phủ một lớp sơn chống ăn mòn và chịu được thời tiết. Cấu trúc thùng dầu cách ly hơi nước làm hư hỏng dầu. Ống lót điện áp cao có hiệu suất cách điện ổn định và có thể hoạt động ổn định áp dụng cho các điều kiện làm việc ngoài trời khắc nghiệt như trạm biến áp, khu khai thác mỏ và các nhà máy lớn.
