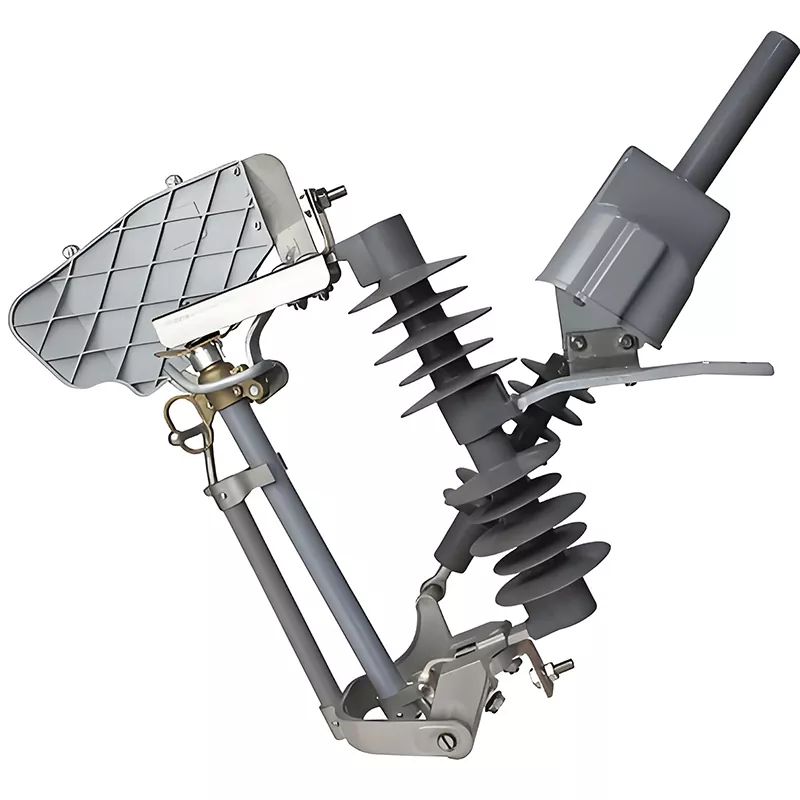

Cầu chì thả cơ giới bằng sứ ngắt tải

Cầu chì thả sứ có động cơ ngắt tải HUAJIDIAN là một thiết bị bảo vệ được nâng cấp thích ứng với các mạng phân phối hiện đại. Nó khắc phục những thiếu sót về vật liệu và cấu trúc của cầu chì sứ truyền thống, thay thế các bộ phận cách nhiệt bằng sứ truyền thống bằng chất cách điện cao su silicon tổng hợp hiệu suất cao. Cấu trúc dập tắt hồ quang lõi và cấu trúc truyền động cơ học đã được tối ưu hóa và nâng cấp toàn diện để đáp ứng nhu cầu bảo vệ phân phối trong các điều kiện vận hành phức tạp.

Sản phẩm được trang bị lõi cầu chì bằng hợp kim đồng-bạc có độ tinh khiết cao, mang lại đặc tính nung chảy chính xác, ổn định và phản ứng nhanh với tình trạng quá tải đường dây và các sự cố ngắn mạch. Với cấu trúc dập tắt hồ quang hiệu quả cao tạo khí tích hợp và thiết kế ống dẫn khí được tối ưu hóa, sản phẩm này nhanh chóng dập tắt hồ quang bị gián đoạn, ngăn chặn sự tái hiện của hồ quang và đảm bảo quá trình gián đoạn an toàn và đáng tin cậy. Nó có thể đáp ứng nhu cầu của các kịch bản bảo vệ mạng phân phối với các mức dòng điện sự cố khác nhau.

Tính năng sản phẩm cốt lõi

1. Thiết kế gọn nhẹ, lắp đặt và bảo trì thuận tiện

So với cầu chì sứ truyền thống, sản phẩm này nhẹ hơn khoảng 30%, giảm đáng kể tải trọng cho tháp và tránh hư hỏng thiết bị, biến dạng tháp trong quá trình vận chuyển, nâng hạ, lắp đặt. Cấu trúc nhẹ và hợp lý của nó giúp đơn giản hóa việc xử lý tại chỗ và lắp đặt cột, giảm bớt khó khăn khi xây dựng một cách hiệu quả và nâng cao hiệu quả lắp đặt dự án.

2. Hiệu suất cơ học chống ăn mòn và bền bỉ, ổn định

Các bộ phận cơ khí cốt lõi của Cầu chì thả cơ giới bằng sứ ngắt tải được làm bằng thép không gỉ mạ kẽm nhúng nóng cho khả năng chống gỉ và ăn mòn tuyệt vời. Hộp số cơ khí hoạt động êm ái, không bị kẹt, có thể chịu được thời gian dài ngoài trời nắng, gió, mưa mà không bị rỉ sét, kẹt xe hay hư hỏng kết cấu. Tuổi thọ vận hành cơ học của nó có thể đạt tới hơn 2000 chu kỳ, đảm bảo hoạt động ổn định lâu dài và loại bỏ nhu cầu thay thế thường xuyên.

3. Ngăn chặn hoạt động sai và giảm chi phí bảo trì sau vận hành

Thiết bị được trang bị cấu trúc ngăn ngừa hoạt động sai chuyên dụng, tránh hiệu quả việc ngắt kết nối và kết nối vô tình do lỗi của con người hoặc rung động bên ngoài, đảm bảo an toàn cho nhân viên và thiết bị. Chất cách điện bằng cao su silicon tổng hợp có bề mặt nhẵn, không có góc chết để tích tụ bụi bẩn, khiến bụi, muối và cặn hóa chất khó bám vào, đơn giản hóa việc vệ sinh và bảo trì hàng ngày, đồng thời giảm đáng kể chi phí bảo trì sau vận hành cho các công ty lưới điện.

4. Khả năng chống chịu thời tiết trên mọi địa hình và khả năng thích ứng môi trường tuyệt vời

Cầu chì thả cơ giới bằng sứ ngắt tải đã trải qua các thử nghiệm đạp xe ở nhiệt độ cao và thấp nghiêm ngặt, lão hóa do nhiệt ẩm và lão hóa phun muối, cho phép hoạt động ổn định trong phạm vi nhiệt độ cực rộng từ -40oC đến +70oC, thích ứng với các điều kiện thời tiết khắc nghiệt như nhiệt độ cao vào mùa hè và nhiệt độ thấp vào mùa đông. Thiết bị đạt được xếp hạng chống ô nhiễm Cấp 4, chống ăn mòn do phun muối ven biển và ô nhiễm hóa chất trong các khu công nghiệp, giảm đáng kể khả năng xảy ra sự cố phóng điện trong môi trường khắc nghiệt.

Các thông số kỹ thuật chính

Kịch bản ứng dụng cốt lõi

1. Các khu công nghiệp ven biển có mức độ ô nhiễm cao

Tận dụng tính kỵ nước tuyệt vời, khả năng chống phóng điện và khả năng chống phun muối của vật liệu cao su silicon tổng hợp, sản phẩm có khả năng chống ăn mòn hóa học và xói mòn do phun muối ven biển một cách hiệu quả, loại bỏ các lỗi phóng điện và hư hỏng cách điện thường thấy trong cầu chì sứ truyền thống. Nó phù hợp cho hoạt động ổn định lâu dài của đường dây và máy biến áp trong môi trường ô nhiễm cao.

2. Khu vực có độ cao, điện áp thấp

Cầu chì thả cơ giới bằng sứ ngắt tải tự hào có hiệu suất cách điện tuyệt vời và khả năng thích ứng điện áp thấp mạnh mẽ. Nó không yêu cầu sửa đổi cách điện bổ sung để sử dụng trong môi trường điện áp thấp, độ cao, đáp ứng đầy đủ các tiêu chuẩn bảo vệ đường dây lưới điện ở độ cao lớn và giải quyết điểm yếu là không đủ cách điện trong cầu chì truyền thống ở độ cao.

3. Các chi nhánh và tuyến đầu cuối của mạng lưới phân phối

Thích hợp để bảo vệ các nhánh và đường dây đầu cuối của mạng lưới phân phối đô thị và nông thôn. Khi xảy ra sự cố quá tải hoặc ngắn mạch, nó có thể nhanh chóng cách ly phần bị lỗi, ngăn lỗi lan sang đường dây chính, giảm diện tích mất điện và cải thiện hiệu quả độ tin cậy cung cấp điện chung của mạng phân phối.

4. Bảo vệ phía sơ cấp máy biến áp phân phối 10kV

Là thiết bị bảo vệ lõi phía sơ cấp của máy biến áp gắn trên cột 10kV, nó có thể nhanh chóng cắt đứt tình trạng quá tải và sự cố ngắn mạch của máy biến áp, bảo vệ an toàn cho thiết bị, giảm tổn thất do sự cố và rút ngắn thời gian phục hồi khi mất điện.

So sánh ưu điểm sản phẩm

Trường hợp ứng dụng kỹ thuật thực tế

1. Bối cảnh dự án

Mạng lưới phân phối 10kV tại khu công nghiệp hóa chất ven biển ở miền Đông Trung Quốc. Khu vực này có nồng độ phun muối cao, ô nhiễm hóa chất nghiêm trọng và khí hậu ẩm ướt. Cầu chì thả sứ truyền thống ban đầu của Khu công nghiệp đã hoạt động lâu năm, thường xuyên xảy ra hiện tượng phóng điện, lão hóa lớp cách điện, hư hỏng thân sứ, trung bình mỗi năm xảy ra 6-8 lỗi, thường xuyên gây mất điện đường dây, ảnh hưởng đến việc cung cấp điện cho doanh nghiệp, làm tăng đáng kể áp lực vận hành và bảo trì lưới điện.

2. Giải pháp dự án

Vào năm 2024, công viên đã tiến hành nâng cấp và cải tạo lưới điện, thay thế tất cả các cầu chì truyền thống bằng cầu chì sứ rời hoạt động bằng điện HUAJIDIAN. Xem xét tải trọng cao và điều kiện ô nhiễm cao của khu công nghiệp, mô hình chống ô nhiễm cấp 4, dòng điện cắt cao 12,5kA đã được tùy chỉnh và lựa chọn để phù hợp với môi trường hoạt động khắc nghiệt.

3. Kết quả hoạt động

Hơn một năm sau khi đưa vào vận hành, thiết bị đã chống chọi thành công với các điều kiện khắc nghiệt như bão, nhiệt độ và độ ẩm cao cũng như ăn mòn do phun muối mà không gặp hiện tượng phóng điện, kẹt ăn mòn hoặc hư hỏng thiết bị. Tỷ lệ sự cố mạng lưới phân phối điện trong khu công nghiệp đã giảm 95% và tần suất vệ sinh và bảo trì thủ công đã giảm 70%. Thiết kế gọn nhẹ của sản phẩm giúp giảm đáng kể khó khăn trong việc kiểm tra và thay thế, đảm bảo cung cấp điện liên tục và ổn định cho sản xuất công nghiệp trong khu công nghiệp, tạo ra lợi ích kinh tế và vận hành đáng kể cho dự án.

Câu hỏi thường gặp

Câu hỏi 1: Mô hình chống ô nhiễm cấp 4 của sản phẩm này phù hợp trong trường hợp nào?

Trả lời 1: Cầu chì chống ô nhiễm cấp 4 HUAJIDIAN được phát triển đặc biệt cho các điều kiện ô nhiễm khắc nghiệt. Nó phù hợp với các tình huống ô nhiễm nặng như khu vực ven biển bị ăn mòn do phun muối nghiêm trọng, các khu công nghiệp hóa chất có khí thải ăn mòn và các khu vực khai thác bị ô nhiễm bụi nghiêm trọng. Nó có thể chống lại sự ăn mòn ô nhiễm bên ngoài một cách hiệu quả, tránh sự cố phóng điện và duy trì hiệu suất cách nhiệt ổn định trong thời gian dài, vượt xa khả năng thích ứng môi trường của cầu chì sứ thông thường truyền thống.

Câu hỏi 2: Cầu chì thả cơ giới bằng sứ ngắt tải có thể được tùy chỉnh theo công suất máy biến áp và yêu cầu của dự án không?

A2: Dịch vụ tùy biến toàn diện được hỗ trợ. Dòng điện định mức của phần tử cầu chì của sản phẩm có thể được tùy chỉnh từ 6A đến 200A để phù hợp với các thông số kỹ thuật khác nhau của máy biến áp phân phối 10kV. Nó cũng cung cấp các tùy chọn dòng điện ngắt mạch 6,3kA và 12,5kA, đồng thời các thông số cấu trúc như góc thả có thể được điều chỉnh theo các điều kiện kỹ thuật tại chỗ để đáp ứng nhu cầu xây dựng và vận hành cá nhân hóa của các dự án mạng phân phối khác nhau.

Câu 3: Tuổi thọ và chu kỳ bảo trì của cầu chì cách điện composite là bao nhiêu?

A3: Sản phẩm có khả năng chống lão hóa và chống chịu thời tiết tuyệt vời, tuổi thọ vận hành cơ học vượt quá 2000 chu kỳ và tuổi thọ sử dụng tự nhiên ngoài trời trên 10 năm. Nhờ đặc tính mịn, không bám bẩn của cao su silicon tổng hợp, chu kỳ bảo trì thiết bị được kéo dài đáng kể. Bảo trì định kỳ chỉ yêu cầu kiểm tra loại bỏ bụi đơn giản hàng quý và kiểm tra hiệu suất chuyên nghiệp hàng năm, loại bỏ nhu cầu vệ sinh và thay thế thường xuyên, giảm đáng kể chi phí bảo trì lưới điện dài hạn.
