Hệ thống điện 33/35kV, 630A–1250A
Chứng nhận IEC 62271-200, IEC 694, GB3906, DIN VDE 0670
Tập đoàn HUAJIDIAN vận hành các dây chuyền sản xuất chuyên dụng, hoàn toàn tự động cho các máy cắt chân không 35kV/33kV này. Mỗi thiết bị đều trải qua quá trình kiểm tra nghiêm ngặt tại nhà máy trước khi xuất xưởng và đi kèm với chứng nhận 3C, báo cáo kiểm tra tại nhà máy và báo cáo kiểm tra loại, tuân thủ đầy đủ các tiêu chuẩn GB/T 1984-2014 và IEC 60694.
Tất cả các bộ phận cốt lõi đều là bộ phận HUAJIDIAN chính hãng, loại bỏ các vấn đề tương thích liên quan đến các bộ phận của bên thứ ba và đảm bảo bảo hành thống nhất cho toàn bộ thiết bị. Cơ sở được tiêu chuẩn hóa này tích hợp dịch vụ R&D, sản xuất và hậu mãi, cung cấp các giải pháp thiết bị đóng cắt toàn diện tương thích với nhiều loại tủ cố định trong nhà khác nhau. Là nhà cung cấp toàn cầu, HUAJIDIAN cung cấp các bản vẽ kỹ thuật và tài liệu lắp đặt song ngữ (tiếng Trung/tiếng Anh) để tạo điều kiện thuận lợi cho việc thực hiện dự án cả trong nước và quốc tế.
1. Phòng phân phối điện cho các doanh nghiệp công nghiệp (mỏ, nhà máy thép, nhà máy xi măng, v.v.)
2. Dự án cải tạo, xây dựng mới trạm biến áp công cộng đô thị và nông thôn
3. Hệ thống phân phối điện cao tầng cho khu phức hợp thương mại, khu công nghiệp
4. Thiết bị phân phối phi tiêu chuẩn cho trạm biến áp dạng hộp và thiết bị mạch vòng (RMU)
5. Các cơ sở có môi trường dễ cháy nổ, chẳng hạn như nhà máy hóa chất và vật liệu mới
1. Thiết kế nhỏ gọn, tiết kiệm không gian

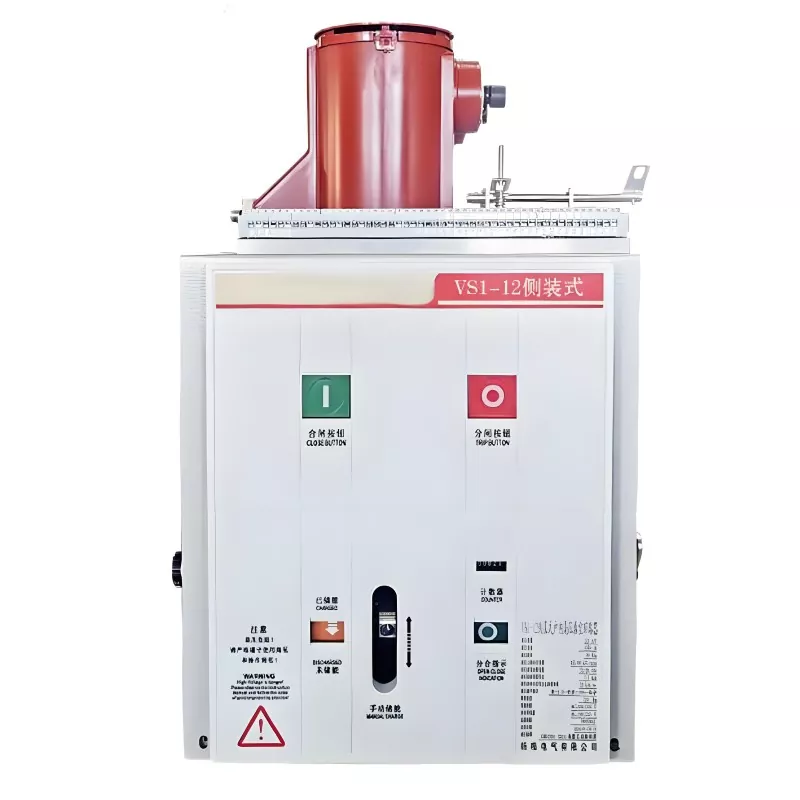

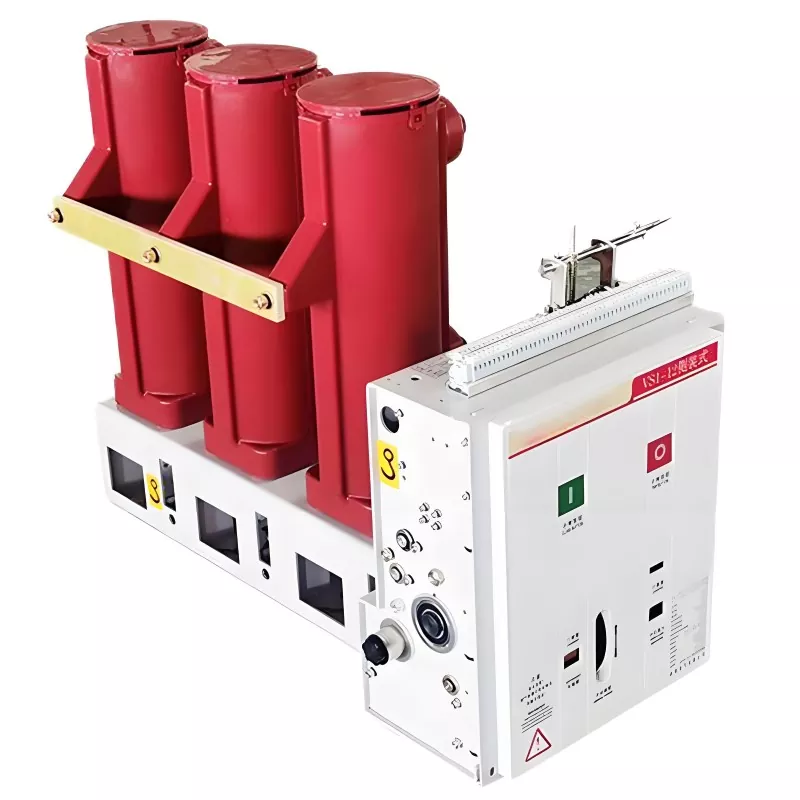

Máy cắt chân không 35kV/33kV có bảng điều khiển màu trắng kết hợp với các cực cách điện rắn màu đỏ được bố trí theo chiều ngang. Nó không yêu cầu khoảng trống phía sau để vận hành, cho phép giữ độ sâu của tủ trong khoảng 900mm. Đạt tiêu chuẩn với đế gắn chuyên dụng và các lỗ lắp đặt tiêu chuẩn được khoan trước; thích hợp để tích hợp vào các tủ thiết bị đóng cắt hoặc lắp đặt độc lập trong các thiết bị mạch vòng (RMU) và các trạm biến áp kiểu hộp.
2. Khóa liên động cơ học để ngăn chặn hoạt động sai
Có cơ chế khóa liên động cơ học tích hợp trên bảng điều khiển khóa liên động với các công tắc ngắt kết nối và nối đất của tủ, ngăn ngừa hiệu quả các lỗi có nguy cơ cao như đóng công tắc nối đất khi đang tải hoặc nối đất các mạch điện trực tiếp.
3. Cột cách điện APG cường độ cao
Sử dụng xi lanh cách nhiệt epoxy APG (Automatic Pressure Gelation); độ bền điện môi vượt xa tiêu chuẩn IEC. Chịu được độ ẩm, bụi và ngưng tụ, loại bỏ nguy cơ rò rỉ và phóng điện.
4. Cơ chế lò xo tích hợp đã được chứng minh
Cơ cấu lò xo tích hợp đã có hơn 20 năm được chứng nhận trên thị trường, mang lại tuổi thọ cơ học lên tới 30.000 lần vận hành và 50 lần vận hành ngắt mạch ngắn mạch với toàn bộ công suất. Hiệu suất đóng mở ổn định khiến nó trở nên lý tưởng cho các ứng dụng công nghiệp yêu cầu chuyển đổi thường xuyên.
|
Mục tham số |
Đặc điểm kỹ thuật tiêu chuẩn |
|
Điện áp làm việc định mức |
33kV/35kV |
|
Tần số định mức |
50Hz |
|
Đánh giá hiện tại |
630A, 1250A |
|
Dòng điện ngắn mạch định mức |
20kA, 25kA, 31,5kA |
|
Dòng điện ngắn mạch định mức |
50kA, 63kA, 80kA |
|
Tần số nguồn điện chịu được điện áp trong thời gian ngắn |
42kV (đứt gãy 48kV) |
|
Điện áp chịu xung sét |
75kV (đứt gãy 84kV) |
|
Tuổi thọ cơ khí |
10.000 chu kỳ tiêu chuẩn, nâng cấp tùy chọn lên 30.000 chu kỳ |
|
Thời gian ngắt ngắn mạch định mức |
50 lần |
|
Cơ chế hoạt động điện áp định mức |
DC 110V/220V (đóng và mở phổ thông), có sẵn AC tùy chỉnh |
|
Mức độ bảo vệ |
IP30 |
|
Chế độ cài đặt |
Lắp đặt cố định trong nhà |
|
Tiêu chuẩn thực hiện |
GB/T 1984-2014, IEC60694 |
|
Loại tủ tương thích |
Dòng XGN và các tủ công tắc cố định chính thống khác, lỗ lắp tiêu chuẩn phổ quát |
1. Dập tắt hồ quang chân không: An toàn cho môi trường có rủi ro cao
Có bộ ngắt chân không cao tích hợp sẵn; sự gián đoạn xảy ra mà không có nguy cơ cháy hoặc nổ, ngăn ngừa tai nạn thứ cấp. Thích hợp cho môi trường dễ cháy nổ, chẳng hạn như nhà máy xử lý hóa chất.
2. Cách nhiệt kín: Kiên cường trong môi trường khắc nghiệt
Cột epoxy kín rắn tích hợp chống ẩm, bụi và ngưng tụ, giảm đáng kể tần suất hư hỏng liên quan đến cách điện.
3. Bảo vệ toàn diện, cực nhanh: Giảm thiểu thiệt hại thiết bị
Cung cấp bảo vệ toàn diện chống lại tình trạng quá tải, ngắn mạch và dòng rò. Sự gián đoạn dòng điện sự cố nhanh chóng—với thời gian mở ≤0,05 giây và thời gian đóng ≤0,1 giây—bảo vệ máy biến áp, động cơ và đường dây truyền tải phía hạ lưu.
4. Lên đến 10 năm vận hành không cần bảo trì: Giảm chi phí O&M
Các cực được hàn kín loại bỏ nhu cầu thay thế các bộ phận ngắt hoặc bộ phận cách điện; bảo trì định kỳ chỉ giới hạn ở việc làm sạch cơ chế vận hành, cắt giảm đáng kể chi phí phụ tùng thay thế và kiểm tra thủ công.
5. Hỗ trợ OEM thống nhất: Dịch vụ hậu mãi được sắp xếp hợp lý
Tất cả các bộ phận đều là bộ phận HUAJIDIAN chính hãng, đảm bảo khả năng tương thích hoàn hảo về điện và kích thước. Dịch vụ hậu mãi thống nhất giúp loại bỏ sự phức tạp liên quan đến việc phối hợp sửa chữa giữa nhiều nhà cung cấp.
1. Dòng điện và công suất cắt: Có sẵn dòng điện định mức 630A/1250A và dòng điện ngắt ngắn mạch 20/25/31,5kA.
2. Nguồn điện hoạt động: DC 110V/220V tiêu chuẩn; Sơ đồ điều khiển AC có thể được tùy chỉnh theo yêu cầu.
3. Nâng cấp thông minh: Các mô-đun giám sát trực tuyến tùy chọn cho phép đóng/mở từ xa, giám sát thời gian thực về nhiệt độ tiếp xúc và trạng thái thiết bị cũng như khả năng tương thích với các hệ thống tự động hóa nguồn.
1. Dự án phân phối điện 35kV tại mỏ kim loại màu ở Nội Mông
Vào năm 2023, trạm biến áp chính ngầm của một mỏ đồng lớn đã mua sắm 16 bộ máy cắt HUAJIDIAN 33kV 1250A/31,5kA. Do môi trường bụi bặm của mỏ và biến động nhiệt độ ban ngày đáng kể, các cực được bịt kín rắn đã loại bỏ một cách hiệu quả các vấn đề phóng điện do ngưng tụ thường gặp ở các công tắc loại dầu cũ. Sau ba năm vận hành liên tục chỉ cần vệ sinh cơ chế, chi phí vận hành và bảo trì hàng năm của trạm biến áp đã giảm 68%, đồng thời các thiết bị khóa liên động đã loại bỏ nhiều rủi ro về lỗi vận hành trong quá trình bảo trì.
2. Dự án trạm biến áp dạng hộp cho khu công nghiệp hóa chất ở Chiết Giang
Vào năm 2024, một doanh nghiệp hóa chất huỳnh quang đã mua 9 cầu dao tùy chỉnh được trang bị mô-đun giám sát thông minh. Nằm trong vùng chống cháy nổ Loại A, công nghệ dập hồ quang chân không giúp loại bỏ ngọn lửa hở, từ đó loại bỏ nguy cơ cháy ngắn mạch. Giám sát từ xa cho phép vận hành không người trực các trạm biến áp kiểu hộp và ngắt nhanh trong hai sự cố ngắn mạch đường dây riêng biệt giúp ngăn ngừa tổn thất liên quan đến việc ngừng sản xuất trên quy mô lớn.
Câu hỏi 1: Chu trình bảo trì cho máy cắt chân không HUAJIDIAN 35kV/33kV là gì? Có cần thay thế linh kiện định kỳ không?
Câu trả lời 1: Các cột và bộ ngắt chân không được bịt kín đặc có thời gian 10 năm không cần bảo trì; bảo trì định kỳ chỉ bao gồm việc làm sạch bụi khỏi cơ cấu lò xo và bôi trơn các bộ phận truyền động. Không cần phải thay cầu dao hoặc cột cách điện trong vòng 10 năm, giúp giảm đáng kể lượng tồn kho phụ tùng và khối lượng công việc bảo trì.
Câu hỏi 2: Cầu dao 33kV này chỉ có thể được sử dụng với thiết bị đóng cắt cố định XGN hay nó tương thích với các thiết bị không đạt tiêu chuẩn như Thiết bị chính vòng (RMU) và trạm biến áp kiểu hộp?
A2: Nó tương thích. Thiết bị được trang bị đế gắn tiêu chuẩn phổ quát; nó có thể được tích hợp vào thiết bị đóng cắt XGN hoặc được sử dụng để lắp độc lập các thiết bị điện không tiêu chuẩn như các thiết bị chính vòng (RMU) hoặc các trạm biến áp kiểu hộp. Kích thước chân đế có thể điều chỉnh tại xưởng dựa trên bản vẽ tủ của khách hàng.
Câu 3: HUAJIDIAN có thể cung cấp những tài liệu chuyên môn nào cho các cuộc đấu thầu dự án công nghiệp và lưới điện?
Câu trả lời 3: Chúng tôi cung cấp bộ thông tin xác thực chính thức đầy đủ, bao gồm chứng nhận bắt buộc 3C, báo cáo kiểm tra tại nhà máy cho thiết bị hoàn chỉnh và báo cáo thử nghiệm loại của bên thứ ba tuân thủ cả tiêu chuẩn quốc gia (GB) và IEC. Tất cả các hồ sơ đều có tem chính thức, đáp ứng yêu cầu đấu thầu lưới điện trong nước cũng như thủ tục hải quan và nghiệm thu cho các dự án ở nước ngoài.
