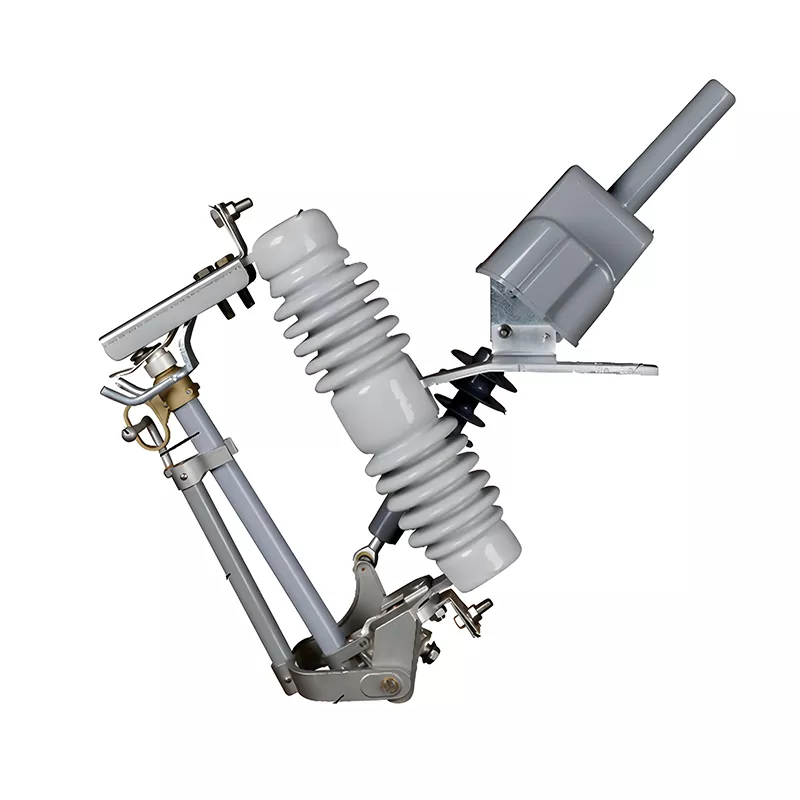

Cầu chì thả cơ giới bằng sứ

Cầu chì thả cơ giới bằng sứ HUAJIDIAN là thiết bị bảo vệ chuyên dụng điện áp cao ngoài trời thích ứng với hệ thống mạng phân phối 10kV, chủ yếu được sử dụng để bảo vệ lõi của máy biến áp phân phối gắn trên cột, thiết bị đầu cuối đường dây cao áp và các nhánh. Khi xảy ra sự cố quá tải hoặc ngắn mạch trên đường dây, cầu chì hợp kim đồng-bạc có độ chính xác cao tích hợp trong thiết bị sẽ tan chảy nhanh chóng. Dựa vào tác động kép của trọng lực và lò xo tích hợp, ống cầu chì sẽ tự động hạ xuống, tạo thành điểm gãy có thể nhìn thấy rõ ràng và trực quan.

So với cầu chì loại bỏ truyền thống, sản phẩm này có đặc tính cầu chì ổn định và hiệu suất dập hồ quang đáng tin cậy. Được trang bị cấu trúc chống hoạt động sai, nó có thể nhanh chóng cắt đứt sự cố và bảo vệ thiết bị điện, đồng thời đóng vai trò là điểm cách ly để đảm bảo bảo trì đường dây an toàn. Cân bằng giữa độ ổn định vận hành lưới và an toàn nhân sự, đây là thiết bị lõi hiệu suất cao, tiết kiệm chi phí để bảo vệ lỗi mạng phân phối 10kV.

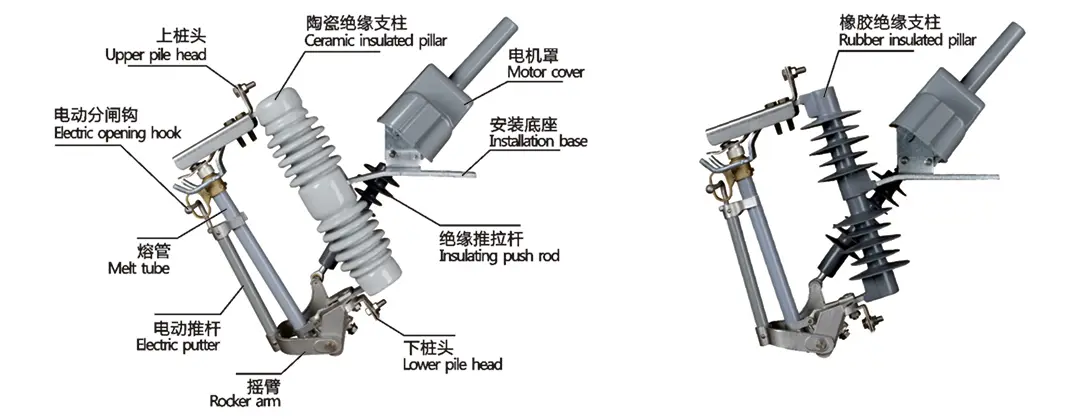

Biểu diễn cấu trúc

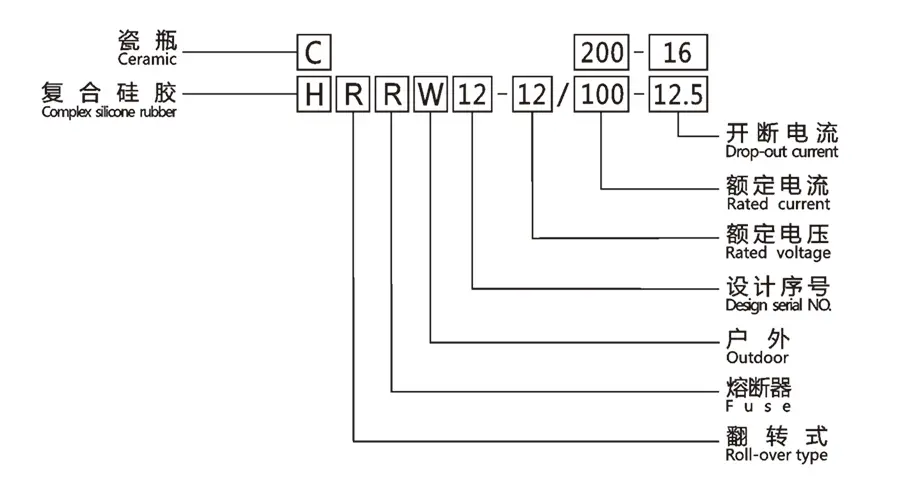

Giới thiệu loại

Ưu điểm sản phẩm cốt lõi

1. Hiệu suất cách nhiệt tuyệt vời, thích ứng với môi trường ngoài trời phức tạp

Sử dụng các chất cách điện bằng sứ tích hợp có độ bền cao với khoảng cách đường dây lớn, nó có khả năng chống phóng điện ô nhiễm, lão hóa và thời tiết cực kỳ mạnh mẽ. Hỗ trợ các mức bảo vệ ô nhiễm Cấp III/Cấp IV tùy chọn, nó có thể thích ứng ổn định với nhiều tình huống ngoài trời phức tạp khác nhau như nhiệt độ cao và thấp, bụi, sương mù, độ cao và ô nhiễm nặng. Cấu trúc cách điện dày đặc không dễ bị nứt hoặc biến dạng trong quá trình hoạt động lâu dài, loại bỏ các vấn đề hư hỏng cách điện.

2. Dập tắt hồ quang đáng tin cậy, cắt lỗi chính xác và an toàn

Cầu chì thả có động cơ bằng sứ có cấu trúc dập hồ quang tạo khí độc lập tích hợp giúp hấp thụ và dập tắt hồ quang cắt trong thời gian rất ngắn, ngăn chặn hoàn toàn việc hồ quang tái sinh và vô tình đóng lại, đảm bảo hoạt động cắt một lần an toàn và đáng tin cậy. Cầu chì hợp kim đồng-bạc phù hợp có các thông số cầu chì chính xác và ổn định, phản ứng nhạy bén với tình trạng quá tải nhỏ và sự cố ngắn mạch đột ngột, loại bỏ tình trạng nóng chảy và không hoạt động do tai nạn.

3. Lắp đặt thuận tiện, chi phí bảo trì cực thấp

Áp dụng thiết kế kết cấu phổ quát, nó có thể được điều chỉnh trực tiếp cho phù hợp với các thanh ngang phân phối thông thường trên thị trường, không yêu cầu sửa đổi phức tạp tại chỗ, giúp việc lắp đặt và vận hành hiệu quả và nhanh chóng. Cấu trúc sản phẩm đơn giản, nhỏ gọn, dễ dàng thay thế cầu chì, không cần thiết bị bảo trì chuyên dụng có độ chính xác cao, giúp giảm đáng kể chi phí nhân công và vật liệu tại chỗ, mang lại hiệu quả chi phí lâu dài cực kỳ cao.

4. Cách ly an toàn, loại bỏ nguy cơ vận hành sai

Sau khi bị rơi do lỗi, thiết bị sẽ hình thành điểm ngắt rõ ràng, hoạt động như một công tắc ngắt kết nối, cung cấp điểm ngắt nguồn an toàn và tiêu chuẩn hóa để bảo trì đường dây, chẩn đoán lỗi và thay thế thiết bị. Nó được trang bị cấu trúc chống vận hành sai chuyên dụng, tránh hiệu quả các rủi ro vô tình đóng và trục trặc do lỗi của con người và sự can thiệp của môi trường bên ngoài, đảm bảo toàn diện sự an toàn cá nhân của nhân viên bảo trì.

Thông số kỹ thuật chính

Kịch bản ứng dụng

1. Bảo vệ phía sơ cấp của máy biến áp phân phối

Là thiết bị bảo vệ chính cho máy biến áp phân phối gắn trên cột 10kV, Cầu chì thả cơ giới bằng sứ có thể nhanh chóng ngắt quá tải máy biến áp và các sự cố ngắn mạch, ngăn ngừa cháy nổ và hư hỏng thiết bị, giảm thiểu tác động của sự cố và đảm bảo các thiết bị điện hoạt động an toàn, ổn định.

2. Dự án cải tạo lưới điện đô thị và nông thôn

Thích hợp cho lưới điện nông thôn vùng sâu vùng xa và các đường dây phân phối mới được xây dựng hoặc cải tạo, không yêu cầu hệ thống điều khiển và cung cấp điện phức tạp, vận hành đơn giản, chi phí đầu tư thấp và thích ứng hoàn hảo với đặc điểm phân tán và phạm vi phủ sóng rộng của lưới điện nông thôn.

3. Bảo vệ đường dây cao thế trong khu công nghiệp

Được sử dụng để bảo vệ đầu cuối và nhánh của đường dây phân phối điện áp cao 10kV trong khu vực nhà máy, kết hợp với thiết bị chuyển mạch phân đoạn đường dây, nó có thể nhanh chóng xác định vị trí và cách ly sự cố, tránh tình trạng mất điện quy mô lớn trong dây chuyền sản xuất của nhà máy và đảm bảo cung cấp điện ổn định cho sản xuất công nghiệp.

Trường hợp ứng dụng thực tế

1. Bối cảnh vụ việc

Một dự án cải tạo lưới điện nông thôn cấp quận ở phía Bắc Trung Quốc vào năm 2025. Đường dây điện địa phương nằm rải rác và các điều kiện thời tiết ngoài trời như giông bão, bão cát và nhiệt độ thấp thường xuyên khiến việc kiểm tra lỗi ở độ cao trở nên khó khăn. Các cầu chì ngắt thông thường hiện có có hiệu suất chống ô nhiễm kém và khả năng xác định lỗi thấp, dễ dẫn đến hiện tượng đánh lửa hồ quang và ngắt đường dây sai, dẫn đến việc bảo trì bị trì hoãn và độ ổn định của nguồn điện kém.

2. Giải pháp ứng dụng

Dự án đã mua số lượng lớn Cầu chì thả sứ có động cơ chống ô nhiễm bốn cấp HUAJIDIAN 12kV/200A, lắp đặt nó ở phía sơ cấp của 86 máy biến áp gắn trên cột và tại các đầu nối của 32 đường dây nhánh trong khu vực. Thông số kỹ thuật của cầu chì được tùy chỉnh theo công suất máy biến áp tại chỗ, đồng thời cung cấp thanh vận hành cách điện chuyên dụng và cầu chì dự phòng để thích ứng với các điều kiện ngoài trời phức tạp.

3. Kết quả ứng tuyển

Thiết bị hoạt động ổn định trong một năm trong điều kiện thời tiết khắc nghiệt như giông bão và nhiệt độ thấp, với các biện pháp bảo vệ chính xác và không có lỗi cũng như không xảy ra sự cố cháy hồ quang hoặc hư hỏng cách điện. Góc thả trực quan cho phép nhân viên bảo trì nhanh chóng xác định vị trí lỗi trên mặt đất, loại bỏ nhu cầu leo ​​cột và cải thiện hiệu quả khắc phục sự cố lên 60%. Cấu trúc thay thế đơn giản hóa giúp giảm 45% chi phí bảo trì hàng ngày, giải quyết triệt để các điểm yếu khi xử lý sự cố khó khăn và chi phí bảo trì cao ở lưới điện nông thôn, được các đơn vị bảo trì lưới điện đánh giá cao.

Hướng dẫn cài đặt và bảo trì

1. Yêu cầu cài đặt

Thiết bị phải được lắp đặt cố định trên một thanh ngang phân phối ngoài trời. Chiều cao và khoảng cách lắp đặt phải đảm bảo tiêu chuẩn khoảng cách an toàn mạng phân phối 10kV. Vị trí lắp đặt cần có tầm nhìn thoáng, thuận tiện cho việc quan sát tình trạng thiết bị và vận hành thủ công. Nghiêm cấm lắp đặt trong môi trường khắc nghiệt với độ rung mạnh, tích tụ khí ăn mòn hoặc tích tụ nước lâu dài.

2. Kiểm tra sau lắp đặt

Sau khi lắp đặt, kiểm tra độ mềm của ống cầu chì để đảm bảo không bị kẹt; xác nhận rằng kết nối tiếp điểm chắc chắn và góc rơi đáp ứng tiêu chuẩn thiết kế là 65°±5° để đảm bảo mức rơi bình thường trong trường hợp xảy ra lỗi. Đồng thời, kiểm tra thông số cầu chì phù hợp với công suất máy biến áp để tránh hỏng hóc thiết bị do tham số không khớp.

3. Bảo trì định kỳ

Thường xuyên làm sạch bụi bẩn trên bề mặt cách điện để ngăn ngừa tai nạn phóng điện; thường xuyên kiểm tra độ ăn mòn của các bộ phận truyền động cơ học và độ biến dạng của ống cầu chì, đồng thời thay thế kịp thời các bộ phận đã cũ hoặc hư hỏng. Sau các hiện tượng thời tiết khắc nghiệt như giông bão, gió mạnh và bão tuyết, cần phải tiến hành kiểm tra đặc biệt thiết bị để xác định trước các mối nguy hiểm tiềm ẩn về an toàn.

Cấu hình tùy chọn và dịch vụ tùy chỉnh

1. Tùy chỉnh tham số: Dòng điện định mức, khả năng ngắt ngắn mạch và mức độ bảo vệ ô nhiễm có thể được tùy chỉnh theo thông số đường dây và máy biến áp của người dùng;

2. Nâng cấp chức năng: Có sẵn các mô hình tùy chọn có chức năng ngắt tải để đạt được thao tác đóng mở an toàn trong điều kiện tải;

3. Nâng cấp vật liệu: Có sẵn các phiên bản cách điện composite, với khả năng chống lão hóa và chống phóng điện được nâng cao, phù hợp với các khu vực có độ cao và bị ô nhiễm nặng;

4. Phụ kiện phù hợp: Có sẵn thanh vận hành cách điện tùy chỉnh, cầu chì có thông số kỹ thuật đầy đủ và hướng dẫn lắp đặt tại chỗ.

Câu hỏi thường gặp

Câu hỏi 1: Làm thế nào để giải quyết vấn đề nổ cầu chì thường xuyên hoặc không hoạt động trong quá trình sử dụng Cầu chì thả cơ giới bằng sứ?

Câu trả lời 1: Cầu chì thường xuyên bị đứt do thông số dòng cầu chì không khớp hoặc do quá tải mạch trong thời gian dài. Thiết bị không hoạt động thường là do kẹt ống cầu chì hoặc kết cấu cơ khí bị lão hóa. Trước tiên, nên kiểm tra xem thông số kỹ thuật của cầu chì có phù hợp với công suất máy biến áp hay không, thường xuyên vệ sinh các bộ phận truyền động, thay thế cầu chì cũ và đảm bảo chuyển động trơn tru của ống cầu chì để giải quyết hiệu quả những vấn đề này.

Câu 2: Ưu điểm cốt lõi của sản phẩm HUAJIDIAN so với cầu chì thả thông thường truyền thống là gì?

A2: Ưu điểm cốt lõi chủ yếu là gấp ba lần: Thứ nhất, việc sử dụng cầu chì hợp kim đồng-bạc đảm bảo các thông số nung chảy chính xác và phản ứng lỗi nhạy hơn; thứ hai, cấu trúc dập tắt hồ quang tạo ra khí tích hợp ngăn ngừa sự tái sinh hồ quang, cải thiện đáng kể độ an toàn vận hành; thứ ba, cấu trúc thả kép bằng trọng lực + lò xo giúp vận hành ổn định và góc thả rõ ràng, cho phép khắc phục sự cố mà không cần leo lên cột, giảm khó khăn và chi phí bảo trì, đồng thời mang lại hiệu quả chi phí tổng thể cao hơn đáng kể so với các sản phẩm truyền thống.
