Hệ thống điện 20MVA, 33kV/11kV, 50Hz/60Hz
Chứng nhận IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

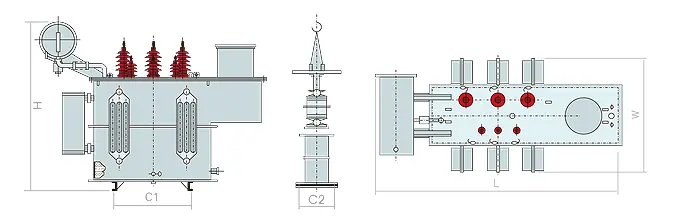

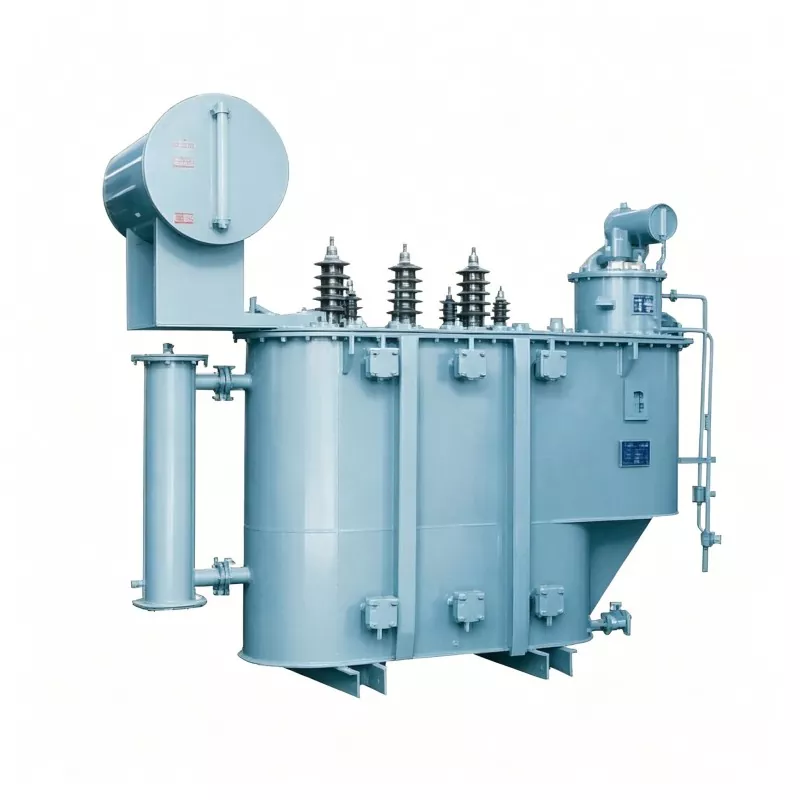

Máy biến áp điện 33kV 11kV 20mVA của Huajidian là thiết bị phân phối và truyền tải điện cốt lõi cho trung bình và lưới điện cao áp. Là nhà sản xuất máy biến áp điện trong nước chuyên nghiệp, Huajidian tận dụng nhiều năm kinh nghiệm R&D và kinh nghiệm sản xuất để tối ưu hóa cấu trúc và hiệu suất sản phẩm. Khác với quy mô vừa và nhỏ máy biến áp phân phối, thiết bị công suất lớn này chủ yếu được triển khai tại các trạm biến áp trung tâm khu vực, đảm nhận nhiệm vụ cốt lõi là phân phối giảm dần cấp điện áp 33kV đến 11kV. Nó có thể thích ứng với các điều kiện lưới điện phức tạp, chịu được hoạt động tải cao trong thời gian dài và tác động ngắn mạch tức thời và được sử dụng rộng rãi trong các công trình trọng điểm chẳng hạn như nâng cấp lưới điện đô thị, cơ sở hạ tầng khu công nghiệp và phân phối kết nối lưới năng lượng mới.
Sản phẩm được chứng nhận hệ thống chất lượng ISO, đáp ứng tiêu chuẩn quốc gia về tiết kiệm năng lượng và tiêu chuẩn hóa các tính năng quy trình sản xuất và kiểm soát chất lượng nghiêm ngặt, đáp ứng các yêu cầu xây dựng và vận hành khác nhau trạm biến áp tiêu chuẩn cao.
1. Công suất định mức: 20MVA (20000kVA), phù hợp với các kịch bản phụ tải phân phối điện khu vực từ trung bình đến lớn.
2. Cấp điện áp: 33kV phía cao thế, 11kV phía hạ áp; phía điện áp cao có thể được trang bị với bộ thay đổi vòi giảm tải/có tải ±2×2,5% hoặc ±5% để điều chỉnh điện áp linh hoạt nhằm thích ứng với điện áp lưới biến động.
3. Pha và tần số: Ba pha, 50Hz, tương thích với các tiêu chuẩn lưới điện chính thống trong nước và quốc tế.
4. Dòng điện định mức: Khoảng 350A ở phía điện áp cao 33kV và khoảng 1050A ở phía điện áp thấp 11kV phía (tính theo công thức công suất tiêu chuẩn, có khả năng chịu tải ổn định).
Cấu hình tiêu chuẩn Dyn11/YNd11, triệt tiêu sóng hài lưới một cách hiệu quả, cải thiện chất lượng nguồn điện và cung cấp các điều kiện nối đất trung tính đáng tin cậy cho phía điện áp thấp; một cấu hình chủ đạo trong quyền lực hiện đại các hệ thống phân phối.
7%-10%, có thể tùy chỉnh theo yêu cầu công suất ngắn mạch của trạm biến áp, hạn chế hiệu quả ngắn mạch và đảm bảo an toàn cho lưới điện và các thiết bị đầu cuối.
Đạt tiêu chuẩn điện áp chịu xung sét và điện áp chịu tần số công nghiệp 33kV và 11kV hệ thống. Điện áp chịu xung sét phía 33kV đạt 170kV, thể hiện khả năng cách nhiệt tuyệt vời và hiệu suất chống sét, phù hợp với điều kiện làm việc ngoài trời phức tạp.
Sản phẩm hỗ trợ tản nhiệt hai chế độ để thích ứng với các tải trọng và điều kiện môi trường khác nhau:
- Tự làm mát ngâm trong dầu ONAN: Dựa vào sự đối lưu tự nhiên của dầu cách điện và tản nhiệt thụ động từ cánh tản nhiệt, phù hợp với các tình huống tải thông thường, với mức tiêu thụ năng lượng thấp và độ ồn thấp.
- Làm mát bằng không khí ngâm trong dầu ONAF: Kết hợp với quạt bên ngoài để làm mát không khí cưỡng bức, cải thiện đáng kể khả năng quá tải của thiết bị và đáp ứng nhu cầu cung cấp điện phụ tải cao trong thời gian tiêu thụ điện cao điểm thời kỳ.
Lõi thiết bị sử dụng tấm thép silicon có độ thấm cao hoặc vật liệu tổn thất thấp hợp kim vô định hình, hiệu quả giảm tổn thất không tải và tổn thất có tải, đáp ứng tiêu chuẩn quốc gia về hiệu suất năng lượng cấp I và cấp II. Cấu trúc tổng thể áp dụng thiết kế kín và chống ăn mòn, với vỏ bể được gia cố, phù hợp với các tình huống phức tạp như lắp đặt trong nhà và ngoài trời, độ cao và chênh lệch nhiệt độ lớn. Thiết kế mạch dầu kín hoàn toàn ngăn chặn sự lão hóa và hư hỏng của dầu cách điện, giảm đáng kể chi phí bảo trì sau này và đảm bảo lâu dài hoạt động ổn định của thiết bị.
Máy biến áp điện 33kV 11kV 20mVA được sử dụng rộng rãi trong các trạm biến áp đô thị, trạm phân phối khu công nghiệp, các trạm biến áp nối lưới năng lượng mới và các dự án cung cấp điện cơ sở hạ tầng đô thị. Nó phù hợp với môi trường trung bình đến các kịch bản cung cấp điện phụ tải lớn như khu dân cư đô thị đông dân cư, các nhà máy công nghiệp lớn, hỗ trợ cung cấp điện cho sân bay và đường sắt, chuyển đổi điện áp của trạm năng lượng gió và năng lượng mặt trời cũng như nâng cấp lưới điện.
Nghiên cứu điển hình: Dự án Trạm biến áp GIS Brihart 33/11kV ở Bangladesh
Trong dự án EPC trạm biến áp GIS Brihart 33/11kV thuộc dự án nâng cấp hệ thống phân phối điện Bangladesh, Huadian tùy chỉnh và cung cấp máy biến áp điện 33kV 11kV 20mVA làm thiết bị hạ thế lõi của trạm biến áp. Hướng tới môi trường khắc nghiệt với nhiệt độ và độ ẩm cao tại khu vực địa phương, sản phẩm đã tối ưu hóa khả năng hoạt động của nó. hiệu suất chống ăn mòn, chống ẩm và tản nhiệt và áp dụng chế độ làm mát không khí ONAF để đảm bảo ổn định hoạt động dưới tải cao liên tục.
Sau khi vận hành thử, thiết bị đã hoàn thành xuất sắc việc chuyển đổi từ điện áp cao 33kV sang 11kV điện áp phân phối, giải quyết vấn đề thiếu công suất cấp điện, điện áp không ổn định ở Lạng Phố khu vực. Điều này đảm bảo cung cấp điện cho các khu công nghiệp và dân cư xung quanh, cải thiện độ tin cậy của lưới điện khu vực tăng 30% và duy trì hoạt động ổn định, không xảy ra sự cố nào kể từ khi vận hành, đạt doanh thu cao khen ngợi từ chủ đầu tư và chính quyền địa phương.
Với việc nâng cấp liên tục các yêu cầu giảm tiêu thụ và bảo tồn năng lượng của lưới điện, nên yêu cầu rõ ràng thiết bị phải đáp ứng các tiêu chuẩn quốc gia về hiệu quả năng lượng cấp I và II trong quá trình mua sắm. Các sản phẩm của Huadian sử dụng lõi sắt tổn thất thấp và thiết kế cuộn dây được tối ưu hóa, dẫn đến hiệu suất vận hành thấp tiêu thụ năng lượng và giảm chi phí vận hành lâu dài một cách hiệu quả.
Model máy biến áp công suất lớn này không có sẵn và phải tùy chỉnh dựa trên dự án thực tế điều kiện. Trước khi mua sắm, các thông số chính như phương pháp lắp đặt, độ cao, nhiệt độ môi trường và hệ thống công suất ngắn mạch phải được xác nhận để đảm bảo khả năng tương thích thiết bị chính xác.
Máy biến áp cấp điện này yêu cầu sử dụng thiết bị đóng cắt cao áp 33kV/11kV, thiết bị đóng cắt cách điện bằng khí SF6, GIS kết hợp các thiết bị điện, thiết bị bảo vệ rơle tạo thành hệ thống phân phối điện hoàn chỉnh, đảm bảo vận hành an toàn và tuân thủ của lưới điện.
Câu hỏi 1: Máy biến áp điện 33kV 11kV 20mVA này có phù hợp để lắp đặt ngoài trời ở độ cao không?
Đ1: Có. Huajidian có thể tùy chỉnh máy biến áp theo độ cao và nhiệt độ môi trường của dự án, nâng cấp nó với các tính năng gia cố cách nhiệt ở độ cao, chống tia cực tím, chống ăn mòn và chống ẩm. Nó phù hợp với môi trường ngoài trời, điện áp thấp ở độ cao lớn và có thể chịu được thời tiết khắc nghiệt các điều kiện như nhiệt độ cao, gió mạnh và mưa.
Câu hỏi 2: Sự khác biệt giữa cấu hình bộ đổi nấc có tải và cấu hình bộ đổi nấc không tải của máy biến áp này là gì?
A2: Bộ đổi nấc không tải yêu cầu ngắt điện để điều chỉnh điện áp, phù hợp với tình huống có lưới điện ổn định điện áp và tần số thay đổi vòi thấp; bộ thay đổi vòi khi tải cho phép điều chỉnh điện áp theo thời gian thực mà không cần ngắt điện và không ảnh hưởng đến nguồn điện thông thường, phù hợp với các dự án lưới điện có điện áp dao động lớn và cường độ cao. yêu cầu về độ tin cậy cung cấp điện. Cấu hình có thể được lựa chọn khi cần thiết.
Câu 3: Tuổi thọ của thiết bị và chu kỳ bảo trì định kỳ là bao lâu?
A3: Trong điều kiện lắp đặt tiêu chuẩn và hoạt động bình thường, tuổi thọ của thiết bị có thể đạt tới 30 năm. Đó là khuyến nghị tiến hành bảo trì định kỳ hàng năm, bao gồm kiểm tra dầu cách điện, kiểm tra độ kín của thiết bị và hiệu chỉnh tham số dòng. Thiết bị sử dụng cấu trúc kín hoàn toàn nên ít phải bảo trì hàng ngày khối lượng công việc, chi phí bảo trì thấp và hoạt động ổn định lâu dài.
Là nhà sản xuất và cung cấp dịch vụ máy biến áp cao áp chuyên nghiệp tại Trung Quốc, Huajidian sở hữu đầy đủ trình độ sản xuất, thiết bị sản xuất tiên tiến và đội ngũ kỹ thuật chuyên nghiệp. Chúng tôi có thể cung cấp toàn cầu khách hàng với các dịch vụ một cửa bao gồm tùy chỉnh tham số, thiết kế bản vẽ, báo giá chính xác, tại chỗ hướng dẫn lắp đặt và bảo trì sau bán hàng. Mọi nhu cầu hỗ trợ dự án trạm biến áp vui lòng liên hệ chúng tôi để có được các giải pháp kỹ thuật tùy chỉnh và báo giá mua sắm.
