Hệ thống điện 10000kVA, 34,5kV/6,6kV, 50Hz/60Hz
Chứng nhận IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

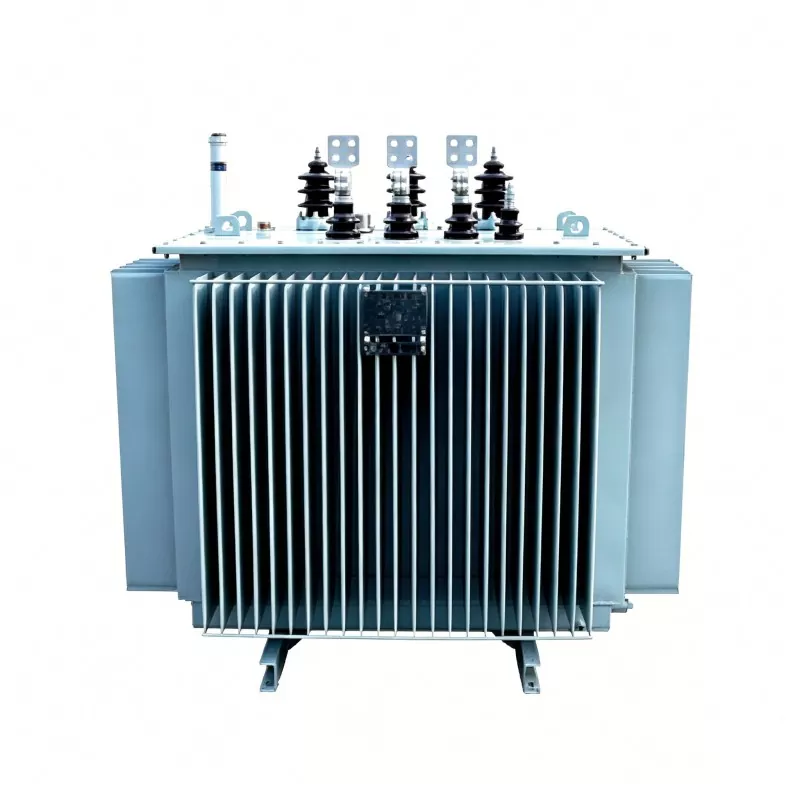

Máy biến áp điện Huajidian 34,5 kV 10000 kVA là thiết bị phân phối và truyền tải điện lõi kết nối lưới điện và thiết bị sản xuất công nghiệp quy mô lớn. Nó được tối ưu hóa đặc biệt cho hoạt động khắc nghiệt các điều kiện như nhiễu sóng hài và dòng điện tăng vọt trong các thiết bị như lò trung tần và thiết bị điện lò hồ quang, giải quyết các điểm yếu của máy biến áp truyền thống như tiêu hao năng lượng cao, sốc yếu sức đề kháng, và dễ dàng lão hóa.
Máy biến áp điện 34,5 kV 10000 kVA sử dụng tấm thép silic định hướng dạng hạt cán nguội có độ thẩm thấu cao, kết hợp với cấu trúc mạch từ được tối ưu hóa, giảm đáng kể tổn thất không tải và tải trong thời gian dài, giảm chi phí điện năng của doanh nghiệp một cách hiệu quả, rút ngắn thời gian hoàn vốn đầu tư và phù hợp với Xu hướng sản xuất công nghiệp xanh và ít carbon.
Thiết bị sở hữu khả năng chịu quá tải và chống đoản mạch cực tốt, trở kháng đoản mạch ≥10%, dễ dàng xử lý các dòng điện tăng đột ngột và tải trọng tác động trong sản xuất công nghiệp. Nó có thể hoạt động liên tục và ổn định trong môi trường khắc nghiệt có sóng hài cao, chẳng hạn như luyện kim và xử lý nóng, tránh thời gian ngừng sản xuất do lỗi thiết bị gây ra.
Được trang bị một thùng dầu dạng sóng hoặc bộ tản nhiệt dạng tấm, nó tạo ra một bộ tản nhiệt ngâm dầu hiệu quả cao hệ thống tản nhiệt tuần hoàn làm mát không khí tự làm mát/ngâm dầu, mang lại hiệu quả tản nhiệt cao và một cấu trúc nhỏ gọn. Cấu trúc kín hoàn toàn cách ly không khí và độ ẩm, ngăn ngừa lão hóa dầu cách điện và ăn mòn thành phần bên trong, kéo dài đáng kể tuổi thọ thiết bị và đạt được hiệu quả lâu dài mà không cần bảo trì vận hành, giảm chi phí bảo trì tiếp theo cho doanh nghiệp.
Sử dụng công nghệ giảm rung lõi tiên tiến và cấu trúc giảm tiếng ồn được tối ưu hóa, thiết bị tiếng ồn hoạt động thấp hơn nhiều so với tiêu chuẩn ngành. Nó có thể được lắp đặt tại các khu vực nhà máy, khu văn phòng và khu dân cư không gây ô nhiễm tiếng ồn và đáp ứng đầy đủ các yêu cầu về chấp nhận môi trường của các nhà máy hiện đại.
|
Mục tham số |
Chỉ báo kỹ thuật chi tiết |
|
Mẫu sản phẩm |
ZS-10000/35 (có thể tùy chỉnh) |
|
Công suất định mức |
10000 kVA (10 MVA) |
|
Điện áp phía cao áp |
34,5 kV (phạm vi vòi tùy chọn ±2×2,5% / ±5%) |
|
Điện áp phía điện áp thấp |
Tùy chỉnh (10kV, 6,6kV và các thông số kỹ thuật khác) |
|
Phương pháp làm mát |
ONAN (tự làm mát ngâm dầu) / ONAF (làm mát bằng không khí ngâm dầu) |
|
Nhóm kết nối |
Dyn11, YNd11, Dy11 hoặc tùy chỉnh |
|
Tần số định mức |
50Hz / 60Hz |
|
Trở kháng ngắn mạch |
≥10% (khả năng chống ngắn mạch tuyệt vời) |
Ghi chú tùy chỉnh: Ngoài các thông số tiêu chuẩn, Huajidian hỗ trợ tùy chỉnh cho các mức điện áp đặc biệt, công suất không đạt tiêu chuẩn và mức độ bảo vệ đặc biệt để đáp ứng nhu cầu cung cấp điện của nhiều ngành công nghiệp đặc biệt kịch bản.
1. Luyện kim công nghiệp: Cung cấp nguồn điện chỉnh lưu ổn định cho các thiết bị có sóng hài cao như cảm ứng tần số trung bình lò nung nhiệt và lò hồ quang điện;
2. Phân phối lưới điện: Đóng vai trò là máy biến áp chính trong các trạm biến áp 35kV, mang lại nguồn điện hiệu quả và ổn định phân phối;
3. Sản xuất Công nghiệp nặng: Cung cấp nguồn điện liên tục cho dây chuyền sản xuất công suất cao trong gia công lớn nhà xưởng, nhà máy hóa chất;
4. Mở rộng cơ sở hạ tầng: Thích hợp cho các dự án nâng cấp và mở rộng nguồn điện tại sân bay, bến cảng và các cơ sở lớn khu phức hợp thương mại.
Vào năm 2024, Huajidian đã cung cấp sáu máy biến áp điện 34,5 kV 10000 kVA tùy chỉnh cho một công ty luyện kim địa phương ở Indonesia. Dự án liên quan đến nhiều lò hồ quang điện, đặc trưng bởi sự giao thoa sóng hài mạnh và dao động tải thường xuyên. Thiết bị tùy chỉnh có cấu trúc kháng sóng hài và quá tải được tối ưu hóa, đạt được 12 tháng hoạt động liên tục mà không xảy ra sự cố nào. So với thiết bị ban đầu, tổn thất không tải đã giảm 18%, giúp giảm đáng kể chi phí điện năng của công ty và đảm bảo hoạt động liên tục của dây chuyền sản xuất luyện kim.
Câu hỏi 1: Ưu điểm độc đáo của máy biến áp điện 34,5 kV 10000 kVA này trong các kịch bản công nghiệp có sóng hài cao là gì?
A1: Thiết bị này được tối ưu hóa và nâng cấp đặc biệt cho các điều kiện vận hành có độ hài hòa cao như lò trung tần và lò hồ quang điện. Nó sử dụng tấm thép silicon chất lượng cao và cải tiến Cấu trúc mạch từ, chống nhiễu sóng hài hiệu quả. Nó cũng có thiết kế chịu tải cao, có khả năng chịu được dòng điện tăng vọt tức thời, tránh thiết bị quá nóng, tổn thất tăng và ngừng hoạt động do sóng hài, đảm bảo dây chuyền sản xuất công nghiệp hoạt động ổn định lâu dài.
Câu 2: Sản phẩm có hỗ trợ tùy chỉnh thông số không? Những đảm bảo nào được cung cấp cho việc cung cấp thiết bị tùy chỉnh?
A2: Hỗ trợ tùy chỉnh cá nhân hóa toàn kịch bản. Cài đặt điện áp thấp, nhóm nối dây, phương pháp làm mát, mức độ bảo vệ và năng lực phi tiêu chuẩn có thể được điều chỉnh khi cần thiết. Huajidian sở hữu sản xuất hoàn chỉnh trình độ chuyên môn, và sản phẩm trải qua quá trình kiểm tra và truy xuất nguồn gốc đầy đủ. Máy biến áp lớn được vận hành chuyên nghiệp đóng gói trong thùng gỗ và sử dụng các giải pháp hậu cần hạng nặng, hỗ trợ vận tải kết hợp đường biển và đường bộ để đảm bảo giao hàng đến chân công trình an toàn, đúng thời hạn.
Câu 3: Tuổi thọ của máy biến áp 34,5 kV 10000 kVA là bao lâu?
A3：Chi phí bảo trì tiếp theo có cao không? A3: Thiết bị sử dụng cấu trúc tích hợp, kín hoàn toàn, cách ly nó với độ ẩm và không khí bên ngoài, ngăn ngừa lão hóa dầu cách điện và ăn mòn bên trong. Dưới tiêu chuẩn điều kiện hoạt động, tuổi thọ của nó có thể đạt tới hơn 20 năm. Thiết bị yêu cầu bảo trì tối thiểu trong giai đoạn sau, giảm đáng kể chi phí lao động cho việc bảo trì và thay thế các bộ phận, làm cho tổng thể của nó hiệu quả chi phí vượt trội hơn nhiều so với máy biến áp truyền thống.
Huajidian cung cấp dịch vụ một cửa bao gồm các giải pháp tùy chỉnh, sản xuất, kiểm tra độ chính xác, an toàn vận chuyển và bảo trì sau bán hàng. Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi có thể cung cấp kỹ thuật tùy chỉnh giải pháp và báo giá ưu đãi mới nhất cho các kịch bản dự án khác nhau. Khách hàng toàn cầu được chào đón hỏi thăm và hợp tác!
