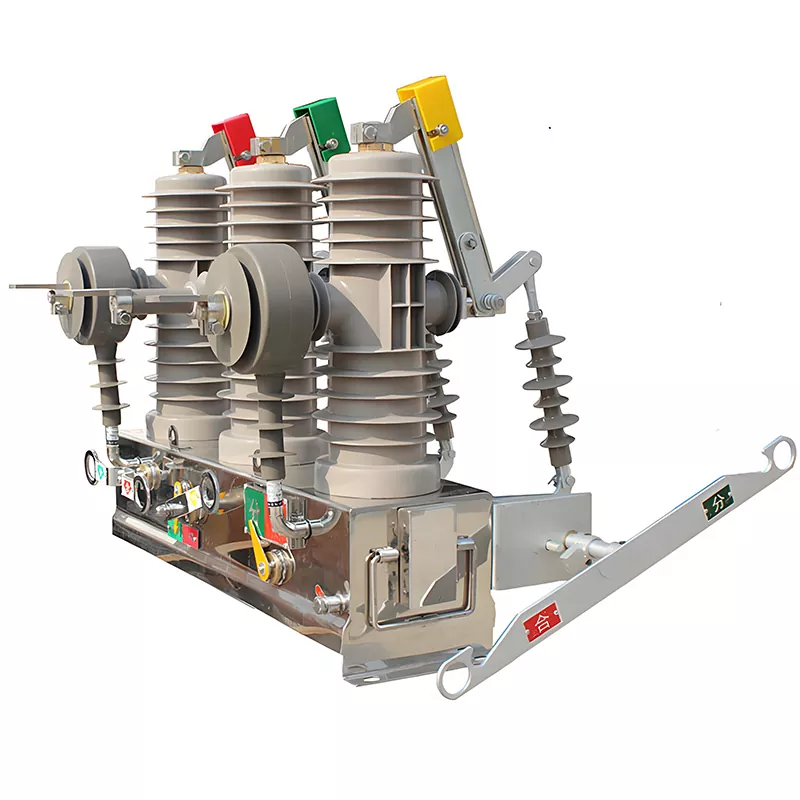

Máy cắt chân không gắn cực 11kV

Máy cắt chân không gắn trên cực HUAJIDIAN 11kV thể hiện một sự phát triển được thiết kế để giải quyết các điểm yếu của công tắc ngoài trời truyền thống—cụ thể là tỷ lệ hỏng hóc cao, bảo trì rườm rà và chức năng hạn chế. Với điện áp định mức 12kV, nó tương thích với mạng phân phối ngoài trời ba pha AC 50Hz. Thoát khỏi cơ chế lò xo truyền thống, nó áp dụng cơ chế vận hành nam châm vĩnh cửu tiên tiến có cấu trúc hợp lý và ít bộ phận dễ bị mài mòn hơn; kết hợp với bộ ngắt chân không, điều này đảm bảo hiệu suất ổn định và đáng tin cậy. Sản phẩm tích hợp hệ thống đo lường, điều khiển và bảo vệ thông minh hỗ trợ nhiều phương thức liên lạc khác nhau (như GPRS và cáp quang), cho phép nhận dạng lỗi tự động, điều khiển từ xa, giám sát dữ liệu thời gian thực và cách ly lỗi chính xác, từ đó đáp ứng yêu cầu vận hành không người lái trong tự động hóa mạng phân phối (FA).

Ưu điểm sản phẩm cốt lõi

1. Cấu trúc đáng tin cậy, chi phí bảo trì cực thấp

Bằng cách sử dụng cơ chế vận hành nam châm vĩnh cửu, thiết kế này loại bỏ hoàn toàn các cấu trúc truyền động phức tạp thường thấy trong các cơ cấu lò xo truyền thống. Với ít bộ phận hơn và không có bộ phận đàn hồi dễ bị mài mòn, về cơ bản nó giải quyết được các vấn đề liên quan đến độ mỏi cơ học và tỷ lệ hỏng hóc cao thường gặp ở thiết bị truyền thống.

2. Tuổi thọ vượt trội, thích hợp cho hoạt động thường xuyên

Máy cắt chân không gắn cực 11kV tự hào có tuổi thọ cơ học lên tới 30.000 lần hoạt động. Nó chịu được các chu kỳ đóng mở thường xuyên trong thời gian dài, khiến nó hoàn toàn phù hợp cho các ứng dụng lưới phân phối thông minh liên quan đến việc đóng lại tự động và chuyển mạch tần số cao. Điều này ngăn ngừa hư hỏng thiết bị do vận hành thường xuyên và đảm bảo hệ thống tự động hóa lưới điện hoạt động liên tục, ổn định.

3. Xử lý lỗi mạnh mẽ, vận hành an toàn và ổn định

Với dòng điện cắt ngắn mạch định mức là 25kA, thiết bị có thể thực hiện đáng tin cậy 30 lần cắt ngắn mạch liên tiếp. Được trang bị bộ bảo vệ dựa trên bộ vi xử lý tích hợp, nó cung cấp một bộ chức năng bảo vệ toàn diện—bao gồm bảo vệ quá dòng định hướng ba giai đoạn với chặn điện áp, bảo vệ chuỗi không và tự động đóng lại. Nó nhanh chóng xác định và cách ly các lỗi lưới điện, ngăn chặn sự lan truyền lỗi và tăng cường sự an toàn khi vận hành lưới điện.

4. Tích hợp thông minh & Quản lý từ xa

Nó tích hợp các chức năng đo lường, điều khiển, bảo vệ và liên lạc vào một thiết bị duy nhất, hỗ trợ chuyển đổi (mở/đóng) từ xa, giám sát dữ liệu nguồn điện theo thời gian thực, cảnh báo lỗi và tải lên dữ liệu. Tương thích với các chế độ truyền thông chính như GPRS và cáp quang, nó giao tiếp liền mạch với các nền tảng quản lý lưới điện thông minh để cho phép vận hành và bảo trì (vận hành và bảo trì) kỹ thuật số, trực quan và thông minh của mạng phân phối.

5. Khả năng thích ứng với môi trường ngoài trời khắc nghiệt

Được thiết kế đặc biệt cho các điều kiện ngoài trời khắc nghiệt, nó có chỉ số bảo vệ cao và hoạt động ổn định trong phạm vi nhiệt độ khắc nghiệt từ -40°C đến +70°C. Nó phù hợp với độ cao lên tới 2.000 mét và các khu vực bị ô nhiễm nặng loại V. Với khả năng chống chịu nhiệt độ cao và thấp, ăn mòn và bụi tuyệt vời, nó thích nghi với nhiều môi trường ngoài trời phức tạp, bao gồm các vùng ven biển, khu công nghiệp và khu vực có độ cao lớn.

Kịch bản ứng dụng

1. Tích hợp trạm biến áp: Đóng vai trò là công tắc xuất tuyến phía 10kV của máy biến áp chính trạm biến áp, đảm bảo chuyển mạch an toàn và bảo vệ sự cố cho mạch lộ.

2. Trang bị thêm & nâng cấp đường dây: Được lắp đặt trên các cột/tháp đường dây phân phối dưới dạng các công tắc phân đoạn hoặc buộc để cho phép cung cấp điện theo phân đoạn và cách ly sự cố.

3. Kịch bản phân phối chung: Thích hợp để kiểm soát phân phối điện trong lưới điện thông minh đô thị, nâng cấp lưới điện nông thôn, doanh nghiệp công nghiệp và khai thác mỏ, cộng đồng dân cư và khu thương mại.

4. Kịch bản cung cấp điện có độ tin cậy cao: Đặc biệt phù hợp với các khu vực yêu cầu nâng cấp tự động hóa mạng lưới phân phối và độ tin cậy cung cấp cao; nó nhanh chóng cách ly các phần bị lỗi và khôi phục nguồn điện cho các khu vực không bị ảnh hưởng, nâng cao đáng kể chất lượng dịch vụ.

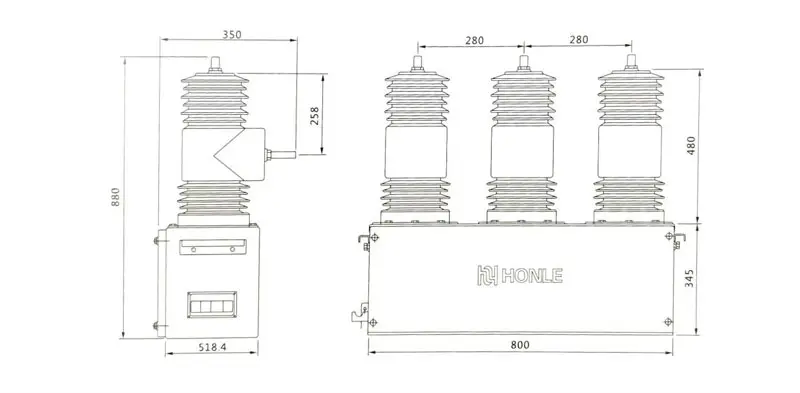

Thông số kỹ thuật

Trường hợp ứng dụng trong thế giới thực

Trường hợp: Dự án nâng cấp tự động hóa lưới điện nông thôn ở An Huy

Năm 2025, huyện Guzhen, thành phố Bengbu, tỉnh An Huy, đã khởi động dự án nâng cấp tự động hóa lưới điện nông thôn, triển khai số lượng lớn máy cắt chân không gắn trên cột HUAJIDIAN 11kV. Lưới điện nông thôn địa phương ban đầu dựa vào thiết bị đóng cắt truyền thống có đặc tính tự động hóa thấp và thường xuyên xảy ra lỗi; sự cố đường dây dẫn đến mất điện trên diện rộng, không đáp ứng được nhu cầu điện ổn định của người dân nông thôn và các doanh nghiệp thị trấn.

Dự án sử dụng phương pháp bỏ qua đường dây trực tiếp để lắp đặt cầu dao thông minh này trên các phần chính của đường dây phân phối, đảm bảo không gây gián đoạn nguồn điện cho người dùng địa phương. Tận dụng hiệu suất ổn định của cơ chế nam châm vĩnh cửu và hệ thống nhận dạng lỗi thông minh, thiết bị có khả năng phát hiện lỗi ở mức độ mili giây, tự động cách ly các đoạn đường dây bị lỗi và nhanh chóng khôi phục nguồn điện cho các khu vực không bị ảnh hưởng.

Sau khi triển khai thiết bị, tỷ lệ mất điện do sự cố trên đường dây lưới điện nông thôn tại địa phương đã giảm đáng kể và độ tin cậy cung cấp điện khu vực tăng lên 99,98%. Khả năng chống chịu tuyệt vời của sản phẩm với nhiệt độ thấp và ô nhiễm nặng khiến sản phẩm hoàn toàn phù hợp với môi trường ngoài trời phức tạp ở nông thôn; nó vận hành không cần bảo trì trong thời gian dài, giảm bớt gánh nặng vận hành và bảo trì lưới điện một cách hiệu quả, đồng thời đạt được thành công mục tiêu nâng cấp lưới điện thông minh nông thôn.

Câu hỏi thường gặp

Câu 1: Ưu điểm chính của cơ cấu nam châm vĩnh cửu so với cơ cấu lò xo truyền thống là gì?

Cơ chế nam châm vĩnh cửu HUAJIDIAN loại bỏ các cấu trúc truyền động phức tạp có trong cơ cấu lò xo truyền thống. Với thiết kế bên trong được sắp xếp hợp lý và không có thành phần đàn hồi dễ bị tổn thương, về cơ bản nó giải quyết được các vấn đề như độ mỏi của vật liệu, kẹt và tỷ lệ hỏng hóc cao liên quan đến cơ cấu lò xo. Thiết bị này mang lại độ ổn định vận hành vượt trội và tuổi thọ cơ học lên tới 30.000 lần vận hành, hỗ trợ chuyển mạch thường xuyên và tự động đóng lại trong mạng phân phối. Nó cũng cho phép vận hành không cần bảo trì, giảm đáng kể chi phí O&M dài hạn cho người dùng.

Câu hỏi 2: Bộ ngắt mạch này có thể chịu được điều kiện khắc nghiệt ngoài trời không?

Đúng. Sản phẩm này được tối ưu hóa cho môi trường ngoài trời khắc nghiệt, có khả năng hoạt động ổn định trong phạm vi nhiệt độ từ -40°C đến +70°C và phù hợp với độ cao lên tới 2.000 mét và các khu vực có mức độ ô nhiễm nặng Loại V. Với chỉ số bảo vệ chống xâm nhập cao và khả năng chống bụi, ăn mòn và nhiệt độ cực cao, nó hoạt động đáng tin cậy trong những môi trường khắc nghiệt—chẳng hạn như khu vực ven biển ẩm ướt, khu công nghiệp và vùng núi cao—đáp ứng đầy đủ các yêu cầu cho dịch vụ ngoài trời lâu dài.

Câu hỏi 3: Máy cắt chân không gắn trên cột 11kV hỗ trợ những chức năng thông minh và phương thức liên lạc nào?

Sản phẩm tích hợp một bộ chức năng bảo vệ toàn diện, bao gồm bảo vệ quá dòng bị chặn điện áp ba giai đoạn, bảo vệ trình tự không và tự động đóng lại. Nó cũng hỗ trợ điều khiển từ xa, giám sát dữ liệu nguồn điện theo thời gian thực và cảnh báo lỗi tự động. Về mặt truyền thông, nó hỗ trợ cả hai chế độ chính—không dây GPRS và có dây cáp quang—và tích hợp liền mạch với các nền tảng tự động hóa mạng phân phối. Nó cho phép điều khiển thiết bị thông minh từ xa, vận hành và bảo trì không cần giám sát cũng như quản lý lưới điện kỹ thuật số, đóng vai trò là thành phần cốt lõi trong cơ sở hạ tầng lưới điện thông minh.
