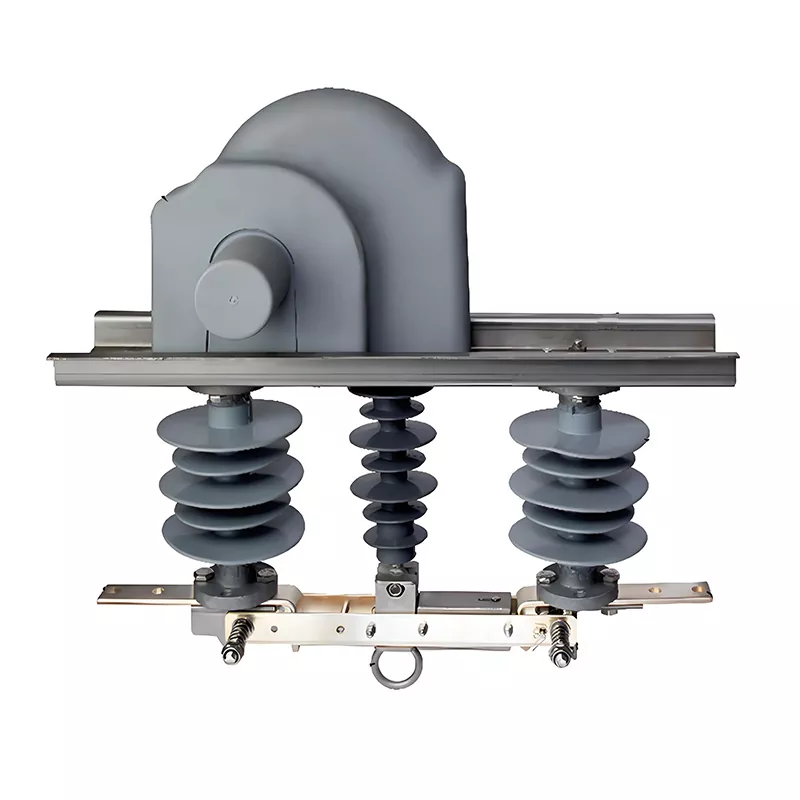

Công tắc cách ly điện áp cao

Công tắc cách ly điện áp cao của HUAJIDIAN là thiết bị cách ly không tải không có khả năng dập hồ quang. Chức năng chính của nó là tạo ra một khe hở không khí rõ ràng, có thể nhìn thấy sau khi cầu dao mở ra, cách ly vật lý nguồn điện với phía tải để đảm bảo an toàn cho nhân viên bảo trì.

Là một thiết bị cách ly thông minh chủ đạo để trang bị thêm tự động hóa phân phối, nó có thể hoạt động độc lập hoặc kết hợp với các cầu dao chân không gắn trên cột tiêu chuẩn để tạo thành bộ phận tích hợp "ngắt mạch + công tắc cách ly". Với chuyên môn sâu về lĩnh vực thiết bị điện ngoài trời trung áp của Trung Quốc, chúng tôi cung cấp cả sản phẩm tiêu chuẩn hóa và giải pháp tùy chỉnh tuân thủ các tiêu chuẩn kỹ thuật quốc tế về điện áp, cách điện và tự động hóa.

Thành phần kết cấu cốt lõi

1. Cơ chế vận hành điện màu xám / Bộ điều khiển thông minh gắn trên

Có động cơ, hộp số truyền động và mô-đun điều khiển tích hợp. Nó hỗ trợ vận hành thủ công cục bộ, đóng/mở điện và điều khiển điều phối từ xa, cho phép tích hợp trực tiếp vào hệ thống tự động hóa phân phối. Nó cũng hỗ trợ các mô-đun tùy chọn để báo hiệu vị trí từ xa và chỉ báo đường dây trực tiếp, đáp ứng các yêu cầu về lưới điện thông minh cho "Bốn điều khiển từ xa" (báo hiệu từ xa, đo từ xa, điều khiển từ xa và điều chỉnh từ xa).

2.

2. Ống lót cách điện

Các pha bên trái và bên phải sử dụng các chất cách điện có vỏ lớn để hỗ trợ mạch dẫn điện, trong khi pha giữa có cấu trúc vỏ nhỏ gọn, đóng vai trò hỗ trợ cách điện cho công tắc nối đất và cơ cấu truyền động, tạo điều kiện lắp đặt nhỏ gọn trên các cột điện.

3. Danh bạ và thiết bị đầu cuối dẫn điện

Được làm từ hợp kim có độ dẫn điện cao và được xử lý chống ăn mòn và oxy hóa, đảm bảo tính liên tục của mạch ổn định trong môi trường ngoài trời khắc nghiệt.

4. Cấu trúc vòng nâng trung tâm và khóa liên động lò xo

Cho phép khóa liên động cơ học giữa thao tác thủ công và công tắc nối đất; khóa các vị trí mở/đóng để loại bỏ nguy cơ vận hành ngoài ý muốn.

Ưu điểm chức năng chính

1. Cách ly vật lý trực quan đảm bảo an toàn bảo trì

Khi tắt nguồn, Công tắc cách ly điện áp cao tạo ra một khe hở không khí riêng biệt, tách hoàn toàn nguồn điện khỏi phụ tải, tuân thủ các tiêu chuẩn an toàn toàn cầu về bảo trì lưới điện.

2. Ba chế độ điều khiển thích ứng với các kịch bản O&M khác nhau

Có sẵn các tùy chọn điều khiển bằng tay, điện và từ xa; vận hành tập trung từ xa thay thế việc leo cột tại chỗ, giảm đáng kể rủi ro an toàn liên quan đến vận hành đường dây trực tiếp.

3. Khả năng tương thích với các hệ thống tự động hóa phân phối

Truyền tín hiệu trạng thái đóng/mở theo thời gian thực đến trạm chính tự động hóa, đáp ứng các yêu cầu về tín hiệu từ xa để nâng cấp khả năng tự phục hồi của lưới điện thông minh.

4. Các mô-đun chức năng có thể mở rộng

Các phụ kiện tùy chọn bao gồm đèn báo đường dây trực tiếp, giám sát lỗi và khóa liên động chống vận hành sai, đáp ứng nhu cầu xây dựng lưới điện thông minh đa dạng ở các khu vực khác nhau.

5. Thiết kế gắn cột nhỏ gọn

Cấu trúc nhà kho có kích thước nhỏ hơn ở pha trung tâm giúp giảm thiểu khối lượng thiết bị tổng thể, cho phép lắp đặt trên các cột điện hiện có mà không cần thêm giá đỡ.

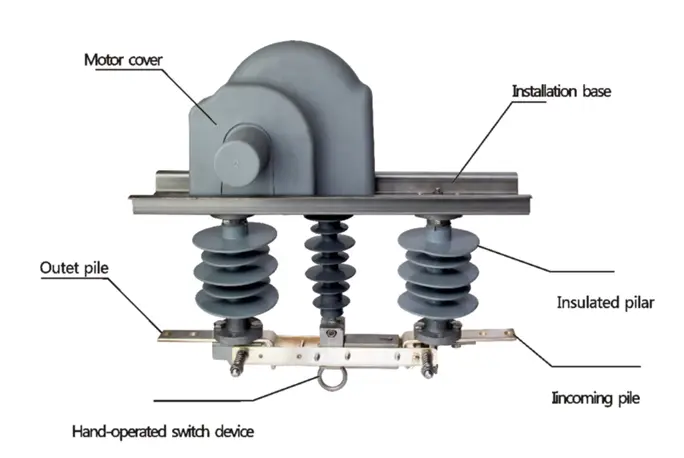

Biểu diễn cấu trúc

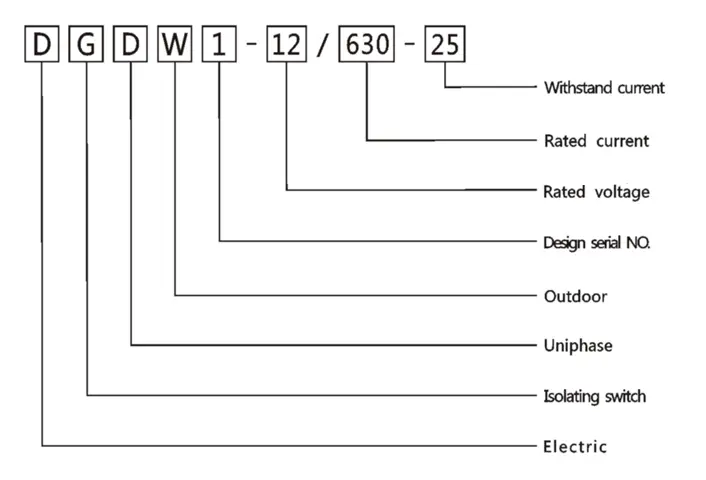

Giới thiệu loại

Thông số kỹ thuật cốt lõi tiêu chuẩn

Các kịch bản ứng dụng chính

1. Được sử dụng cùng với máy cắt chân không gắn trên cực ZW8-12 hoặc ZW32-12 để đáp ứng các yêu cầu cách ly bắt buộc để bảo trì đường dây;

2. Phân chia và phân nhánh các đường dây trong quá trình nâng cấp tự động hóa mạng lưới phân phối ở thành thị và nông thôn, cho phép cách ly từ xa các phần bị lỗi;

3. Thiết bị cách ly an toàn chuyên dụng phục vụ bảo trì, thay thế thiết bị trên đường dây chính, nhánh trên không 10kV đô thị và nông thôn.

Trường hợp triển khai trong thế giới thực

Năm 2025, cơ quan cung cấp điện ở Đông Nam Á đã triển khai dự án nâng cấp mạng lưới phân phối thông minh cho khu vực nông thôn, bao phủ 42 thị trấn và làng mạc và hơn 180 km đường dây 10kV trên không. Các dòng ban đầu chỉ được trang bị công tắc ngắt kết nối thủ công truyền thống thiếu khả năng điều khiển từ xa; nhân viên bảo trì phải leo lên cột để vận hành tại chỗ, dẫn đến tình trạng mất điện kéo dài và rủi ro an toàn cao.

Nhà thầu dự án đã chọn Công tắc cách ly điện áp cao thông minh của HUAJIDIAN, kết hợp với bộ ngắt mạch chân không ZW32-12, để thiết lập một hệ thống đường dây phân đoạn tự động. Tổng cộng có 126 thiết bị đã được cung cấp, có các sửa đổi tùy chỉnh để đáp ứng các tiêu chuẩn quốc gia của địa phương về các giao thức cách điện và truyền thông.

Kết quả nổi bật đạt được sau 1 năm vận hành nối lưới:

1. Hoạt động chuyển mạch được thực hiện hoàn toàn thông qua điều khiển từ xa từ trung tâm điều độ, giúp giảm 85% tần suất làm việc trực tuyến tại chỗ;

2. Thời gian cần thiết để cách ly sự cố và khôi phục nguồn điện đã giảm từ 2–3 giờ xuống dưới 3 phút, nâng cao đáng kể độ tin cậy cung cấp điện;

3. Cấu trúc khoảng cách cách ly có thể nhìn thấy giúp loại bỏ nguy cơ bị điện giật trong quá trình bảo trì, dẫn đến không xảy ra sự cố an toàn nào trong suốt cả năm.

Dự án này xác nhận đầy đủ tính phù hợp của sản phẩm đối với việc nâng cấp lưới điện ở nước ngoài và thể hiện khả năng của HUAJIDIAN trong việc cung cấp các dịch vụ tùy chỉnh, một cửa.

So sánh: Công tắc ngắt kết nối thông minh HUAJIDIAN so với công tắc ngắt kết nối thủ công tiêu chuẩn

Năng lực sản xuất và dịch vụ tùy biến

HUAJIDIAN vận hành một cơ sở sản xuất độc lập tích hợp R&D, dập, lắp ráp và thử nghiệm thành phẩm, được trang bị đầy đủ thiết bị kiểm tra hiệu suất điện cao áp toàn diện. Chúng tôi hoan nghênh các khách hàng toàn cầu lên lịch tham quan thực tế dây chuyền sản xuất và cơ sở thử nghiệm của chúng tôi cũng như trực tiếp chọn mẫu.

Chúng tôi hỗ trợ tùy chỉnh toàn diện dựa trên các tiêu chuẩn quốc gia: các thông số cách điện, giao thức truyền thông, điện áp hoạt động, cấu trúc khóa liên động cơ học và xếp hạng bảo vệ vỏ đều có thể được điều chỉnh. Cho dù mua sắm số lượng lớn theo tiêu chuẩn hay thiết bị chuyên dụng dành riêng cho dự án, nhóm kỹ thuật của chúng tôi đều cung cấp hỗ trợ giải pháp riêng lẻ; các yêu cầu liên quan đến thông số, báo giá và bản vẽ tùy chỉnh đều được chào đón bất cứ lúc nào.

Câu hỏi thường gặp

Câu hỏi 1: Công tắc cách ly điện áp cao này có thể tự ngắt dòng điện tải giống như máy cắt chân không không?

Câu trả lời 1: Không. Thiết bị này được thiết kế để hoạt động không tải và không có buồng dập hồ quang. Bộ ngắt mạch chân không trước tiên phải ngắt dòng tải trước khi công tắc ngắt kết nối tạo ra khe cách ly có thể nhìn thấy được. Chuyển đổi dưới tải bị nghiêm cấm để ngăn ngừa tai nạn ngắn mạch liên quan đến hồ quang; thiết bị này phải được sử dụng cùng với các cầu dao gắn trên cột như ZW8-12 hoặc ZW32-12.

Câu hỏi 2: Điều khiển từ xa có phải là tính năng tiêu chuẩn hay nó yêu cầu tùy chỉnh bổ sung?

A2: Cơ chế vận hành điện và giao diện liên lạc từ xa đạt tiêu chuẩn với công tắc ngắt kết nối thông minh HUAJIDIAN; tín hiệu từ xa cho trạng thái mở/đóng được tích hợp sẵn mà không mất thêm chi phí. Các mô-đun tùy chọn—chẳng hạn như bộ chỉ báo đường dây trực tiếp hoặc phần mở rộng giám sát lỗi—có thể được thêm vào dựa trên các yêu cầu cụ thể của dự án.

Câu hỏi 3: Các thông số của sản phẩm có thể được sửa đổi để tuân thủ các tiêu chuẩn điện ở các quốc gia khác ngoài Trung Quốc không?

Đ3: Có. Là nhà sản xuất chuyên nghiệp về thiết bị phân phối điện trung thế, chúng tôi cung cấp khả năng tùy chỉnh đầy đủ thông số để đáp ứng các tiêu chuẩn trên toàn thế giới—bao gồm dòng điện định mức, dòng điện chịu được trong thời gian ngắn, khoảng cách đường rò của chất cách điện, giao thức liên lạc từ xa và điện áp nguồn điện điều khiển. Chỉ cần cung cấp các thông số kỹ thuật điện chính thức tại địa phương và nhóm R&D của chúng tôi sẽ tối ưu hóa cấu trúc và thông số sản phẩm để đảm bảo tuân thủ các yêu cầu chứng nhận khu vực.
