Máy cắt chân không gắn cực 33kV

Máy cắt chân không gắn trên cực HUAJIDIAN 33kV là thiết bị đóng cắt trung áp hiệu suất cao được thiết kế cho các hệ thống phân phối ngoài trời 10kV–33kV. Nó chủ yếu được sử dụng để bảo vệ và điều khiển các đường dây đi ra của trạm biến áp, đường dây cao áp đến cho các doanh nghiệp công nghiệp và khai thác mỏ cũng như đường dây nhánh trong khu dân cư.

Sản phẩm tích hợp một cách sáng tạo bộ ngắt chân không với bộ điều khiển thông minh và có tính năng logic bảo vệ lưới điện toàn diện tích hợp. Nó có thể cách ly các nhánh bị lỗi một cách độc lập mà không làm gián đoạn việc cung cấp điện cho đường dây chính, từ đó giảm thiểu hiệu quả phạm vi mất điện và tăng cường tính ổn định vận hành của mạng lưới phân phối. Nó đóng vai trò là phần cốt lõi của cơ sở hạ tầng cho các mạng phân phối thông minh hiện đại.

Thông số sản phẩm cốt lõi

HUAJIDIAN tuân thủ nghiêm ngặt các tiêu chuẩn sản xuất của ngành và các thông số thiết bị hoàn toàn tương thích với yêu cầu vận hành của hệ thống phân phối điện xoay chiều ba pha ngoài trời. Các thông số chính như sau:

1. Điện áp định mức: 12kV (phù hợp với đường dây phân phối đô thị/nông thôn 10kV; tương thích với điều kiện vận hành gắn trên cột 33kV)

2. Dòng điện định mức: 630A, 1000A, 1250A (nhiều thông số kỹ thuật để đáp ứng các nhu cầu tải khác nhau)

3. Dòng cắt ngắn mạch định mức: 20kA, 25kA (có khả năng cắt các sự cố lưới điện nghiêm trọng)

4. Hệ thống áp dụng: Hệ thống phân phối ngoài trời AC ba pha 50Hz

5. Chế độ hoạt động: Điều khiển bằng tay/điện kép; hỗ trợ hoạt động từ xa thông minh

Các tính năng cấu trúc và hiệu suất chính

1. Thiết kế kết cấu tích hợp và tối ưu hóa

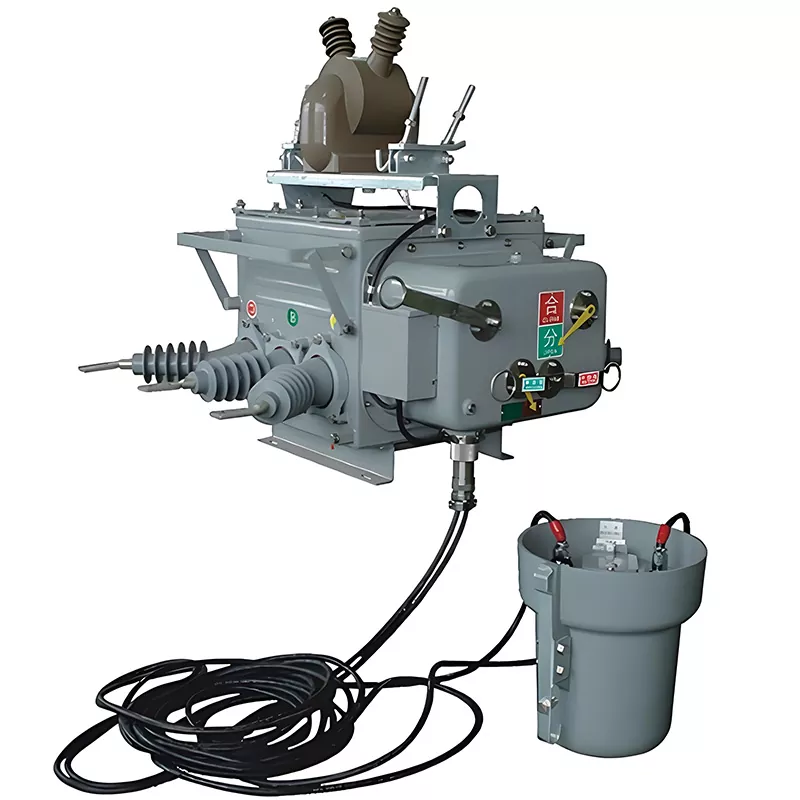

Máy cắt chân không gắn trên cột 33kV có bộ ngắt chân không hiệu suất cao tích hợp chịu trách nhiệm chuyển tải và ngắt dòng điện ngắn mạch; nó giúp dập tắt hồ quang nhanh chóng mà không gây rò rỉ hồ quang bên ngoài. Được trang bị tay cầm sạc bằng lò xo và tay cầm đóng/mở thủ công, cùng với đèn báo trạng thái màu đỏ/xanh, thiết bị cho phép giám sát trực quan, rõ ràng trạng thái hoạt động của thiết bị. Cơ chế sạc lò xo tích hợp đảm bảo khả năng lưu trữ năng lượng ổn định và hoạt động chuyển mạch đáng tin cậy, đáp ứng nhu cầu sử dụng thường xuyên, lâu dài.

Một máy biến điện áp vỏ cách điện (PT) màu nâu được gắn phía trên thiết bị để cung cấp mẫu điện áp và điện áp đường dây cho bộ điều khiển hạ lưu. Thiết bị kết nối với bộ điều khiển thông qua cáp chống thấm nước màu đen chuyên dụng, truyền tín hiệu dòng điện và điện áp theo thời gian thực đồng thời cung cấp nguồn điện hoạt động ổn định cho hệ thống điều khiển.

2. Khả năng thích ứng môi trường ngoài trời vượt trội

Máy cắt chân không gắn trên cột 33kV có thiết kế vỏ tích hợp, kín hoàn toàn, có khả năng chống thấm nước và chống gỉ. Lớp vỏ silicon bên ngoài của nó có khả năng chống bụi bẩn và chống tia cực tím, có khả năng chịu được các điều kiện khắc nghiệt ngoài trời như nhiệt độ cao, mưa lớn và gió mạnh. Được thiết kế để vận hành gắn trên cột trong thời gian dài với yêu cầu bảo trì tối thiểu, nó giúp giảm đáng kể chi phí vận hành và bảo trì lưới điện.

3. Logic bảo vệ tích hợp thông minh

Hoạt động như một "cơ quan giám sát" thông minh cho mạng lưới phân phối, thiết bị này kết hợp logic bảo vệ đã được chứng minh đối với các điều kiện nối đất không tuần tự và quá dòng. Nó hỗ trợ cắt nhanh, bảo vệ quá dòng trễ thời gian, cắt điện áp thấp và tự động đóng lại. Trong trường hợp xảy ra sự cố chạm đất một pha hoặc ngắn mạch giữa các pha trên đường dây nhánh của người dùng, thiết bị sẽ tự động ngắt trong vòng một phần nghìn giây để cách ly phần bị lỗi. Điều này cho phép bảo vệ từng phần, ngăn ngừa tình trạng mất điện trên diện rộng trên đường dây chính.

Ưu điểm chức năng cốt lõi

1. Cách ly lỗi chính xác để tăng cường độ ổn định của lưới

Được thiết kế để giải quyết các lỗi thường gặp trong đường dây phân phối ở thành thị và nông thôn, thiết bị này định vị chính xác và cách ly độc lập các nhánh bị lỗi. Khi đường dây sự cố được cách ly, nguồn điện cung cấp cho đường dây chính vẫn tiếp tục không bị gián đoạn. Điều này giảm thiểu một cách hiệu quả thời gian và phạm vi mất điện, cải thiện đáng kể độ tin cậy cung cấp điện cho các khu dân cư, khu công nghiệp và lưới điện nông thôn.

2. Điều khiển thông minh từ xa đa chiều

Bộ điều khiển thông minh đi kèm cung cấp chức năng toàn diện, hỗ trợ chuyển đổi từ xa, báo lỗi tự động và truyền dữ liệu theo thời gian thực. Tương thích với ba phương thức truyền thông chính—4G, cáp quang và sóng mang đường dây điện (PLC)—nó tích hợp liền mạch với các trạm chính tự động hóa phân phối, cho phép vận hành không người lái, giám sát từ xa và quản lý thông minh thiết bị gắn trên cột.

3. Tuân thủ các tiêu chuẩn quốc tế và hỗ trợ tùy chỉnh

Là nhà sản xuất thiết bị phân phối điện chuyên nghiệp, HUAJIDIAN cung cấp các dịch vụ tùy chỉnh được cá nhân hóa phù hợp với tiêu chuẩn điện và thông số kỹ thuật vận hành lưới điện của nhiều quốc gia khác nhau. Chúng tôi hỗ trợ điều chỉnh tham số, tối ưu hóa chức năng và nâng cấp cấu trúc, cung cấp các giải pháp toàn diện, độc quyền cho người dùng toàn cầu.

Kịch bản ứng dụng điển hình

1. Đường dây phân phối đô thị và nông thôn: Bảo vệ ranh giới đường dây 10kV trên không; đóng vai trò là công tắc phân định quyền sở hữu cho các tuyến nhánh phục vụ cộng đồng dân cư và nhà máy.

2. Nâng cấp tự động hóa lưới điện: Phân chia bảo vệ và nâng cấp thông minh cho các mạng phân phối cũ, cho phép chẩn đoán và cách ly lỗi tự động trên đường dây phân phối.

3. Phân phối điện công nghiệp và khai thác mỏ: Bảo vệ đường dây cao áp đầu vào cho các khu công nghiệp, mỏ, dự án hóa dầu, đảm bảo các thiết bị công nghiệp hoạt động an toàn và ổn định.

4. Hệ thống phân phối trạm biến áp: Bảo vệ lộ tuyến cho các trạm biến áp vừa và nhỏ, đáp ứng yêu cầu tự động hóa của mạng lưới phân phối hiện đại.

Nghiên cứu trường hợp dự án trong thế giới thực

1. Bối cảnh dự án

Vào năm 2024, một dự án nâng cấp tự động hóa lưới điện nông thôn đã được triển khai ở khu vực phía Đông Trung Quốc. Các đường dây phân phối nông thôn ở địa phương bị phân tán rộng rãi và thường xuyên xảy ra sự cố đường nhánh; một điểm lỗi có thể dễ dàng gây ra tình trạng mất điện trên toàn bộ khu vực, ảnh hưởng nghiêm trọng đến việc sử dụng điện dân dụng và sản xuất công nghiệp nông thôn.

2. Giải pháp ứng dụng

Dự án bao gồm việc triển khai hàng loạt máy cắt chân không gắn trên cột HUAJIDIAN 33kV tại ranh giới đường nhánh và dọc theo các đoạn đường dây phân phối chính. Các kết nối cáp quang đến trạm chính tự động hóa phân phối cục bộ cho phép giám sát thời gian thực về điện áp, dòng điện và trạng thái vận hành của đường dây cũng như các hoạt động cắt và đóng lại lỗi tự động thông minh.

3. Kết quả dự án

Sau khi vận hành thiết bị, tốc độ phản hồi cách ly các lỗi đường dây được cải thiện 90% và các lỗi nhánh không còn làm gián đoạn nguồn điện cho đường dây chính nữa. Số lần mất điện trung bình hàng năm trên lưới điện khu vực đã giảm từ sáu xuống dưới một, đồng thời khối lượng công việc thủ công cho việc vận hành và bảo trì lưới điện giảm 70%. Điều này đã giải quyết thành công các vấn đề về lỗi thường xuyên và khó bảo trì liên quan đến lưới điện nông thôn cũ kỹ, hoàn thành việc nâng cấp thông minh một cách hiệu quả.

Câu hỏi thường gặp

Câu hỏi 1: Máy cắt chân không gắn trên cột HUAJIDIAN 33kV có thể hoạt động đáng tin cậy ngoài trời trong môi trường khắc nghiệt không?

A1: Có, nó có thể. Thiết bị này có vỏ bọc hoàn toàn kín, chống thấm nước và chống gỉ với các thành phần silicon bên ngoài chống tia cực tím và vết bẩn. Được tối ưu hóa đặc biệt cho việc triển khai ngoài trời gắn trên cột, nó chịu được các điều kiện khắc nghiệt—chẳng hạn như nhiệt độ cao và thấp, lượng mưa lớn và bức xạ UV cường độ cao—và đã vượt qua các thử nghiệm mô phỏng môi trường ngoài trời nghiêm ngặt, đảm bảo tuổi thọ lâu dài và hoạt động lâu dài hầu như không cần bảo trì.

Câu hỏi 2: Sản phẩm hỗ trợ những phương thức giao tiếp từ xa nào để quản lý và điều khiển thông minh?

A2: Được trang bị bộ điều khiển thông minh đa kênh, thiết bị hỗ trợ ba chế độ liên lạc từ xa phổ biến: không dây 4G, cáp quang và sóng mang điện (PLC). Nó tích hợp liền mạch với các trạm chính tự động hóa phân phối để cho phép chuyển mạch từ xa, cảnh báo lỗi theo thời gian thực, thống kê dữ liệu vận hành và giám sát thiết bị từ xa, đáp ứng yêu cầu phát triển lưới điện thông minh hiện đại.

Câu 3: Sản phẩm có thể được tùy chỉnh để đáp ứng các tiêu chuẩn điện của các quốc gia khác nhau không?

Đ3: Có. HUAJIDIAN cung cấp khả năng tùy chỉnh toàn diện các thông số thiết bị, logic bảo vệ, giao thức liên lạc và cấu hình cấu trúc để phù hợp với các tiêu chuẩn điện và thông số kỹ thuật lưới của các quốc gia và khu vực khác nhau. Chúng tôi cũng cung cấp tài liệu tuân thủ để đáp ứng nhu cầu của các dự án kỹ thuật đa dạng trên toàn cầu.
