Công tắc nối đất 24kv

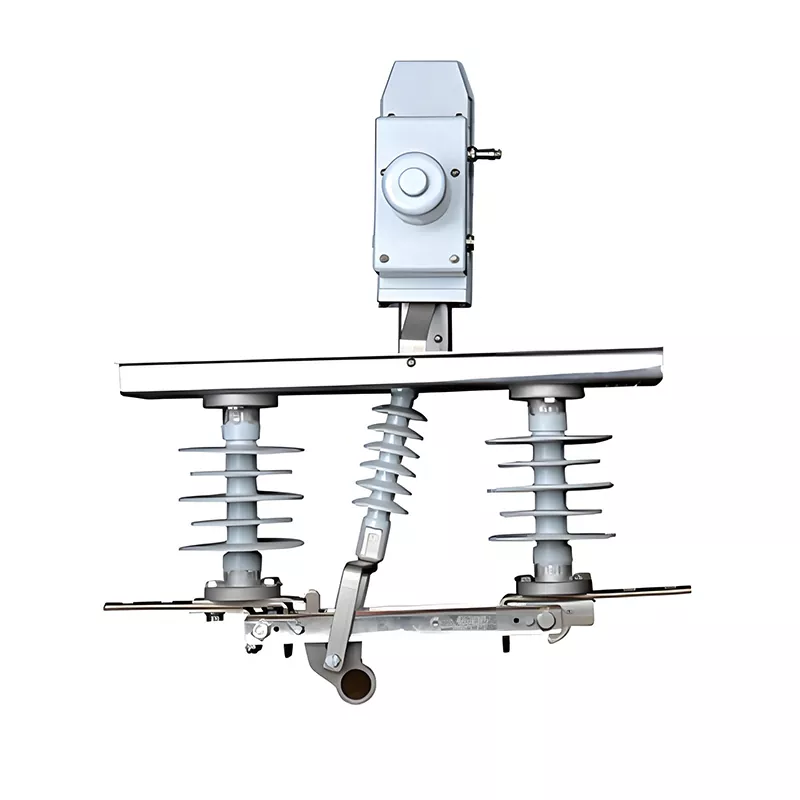

Công tắc nối đất 24kV HUAJIDIAN là thiết bị cách ly thông minh gắn trên cột được phát triển độc lập cho mạng phân phối trên không 10kV. Nó tích hợp cơ chế vận hành bằng điện, bảo vệ cách điện tổng thể và truyền động cơ học hiệu quả, cho phép đóng mở từ xa và cục bộ linh hoạt. Nó đóng vai trò cốt lõi trong việc cách ly an toàn đường dây, bảo vệ bảo trì khi mất điện và giám sát lưới điện thông minh, đồng thời là thiết bị hỗ trợ cốt lõi cho quá trình chuyển đổi tự động hóa mạng phân phối.

HUAJIDIAN cung cấp các cơ chế vận hành tùy chỉnh để phù hợp với nhiều giải pháp cung cấp điện tại chỗ khác nhau, bao gồm năng lượng mặt trời và pin DC, đồng thời tương thích với các điều kiện xây dựng lưới điện địa phương. Tất cả dịch vụ sản xuất, thử nghiệm, tùy chỉnh và hậu mãi đều do nhà máy riêng của chúng tôi xử lý, với đội ngũ kỹ thuật cung cấp tư vấn 24/7 về lựa chọn và tùy chỉnh giải pháp.

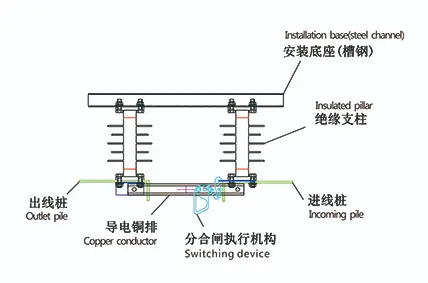

Biểu diễn cấu trúc

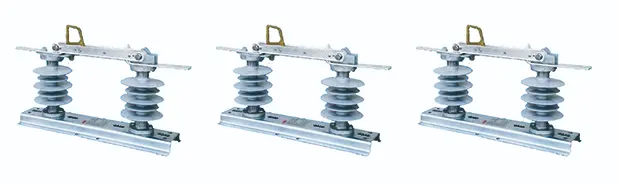

Giới thiệu loại

Ưu điểm sản phẩm cốt lõi

1. Hiệu suất cách nhiệt mạnh mẽ, thích ứng với môi trường ngoài trời khắc nghiệt

Được trang bị chất cách điện composite có khoảng cách đường dây lớn, đạt xếp hạng chống ô nhiễm Loại IV, có khả năng chống phóng điện và lão hóa, đồng thời có thể chịu được độ ẩm, bụi và ăn mòn phun muối ven biển; thiết kế riêng biệt của các bộ phận cách điện và mạch dẫn điện đảm bảo cách ly đáng tin cậy giữa các bộ phận mang điện và các bộ phận nối đất; tất cả các chỉ số điện áp tần số nguồn và xung sét đều đạt tiêu chuẩn, phù hợp cho cả đường dây cao và thấp.

2. Mạch dẫn điện bền và chống ăn mòn, tuổi thọ cơ học cao

Mạch dẫn điện chính sử dụng quy trình đồng mạ bạc nên điện trở tiếp xúc thấp, độ dẫn điện tuyệt vời và độ tăng nhiệt độ thấp khi hoạt động lâu dài; tiếp điểm đối xứng làm giảm tổn thất áp suất; các bộ phận cơ khí chính sử dụng thép không gỉ + mạ kẽm nhúng nóng kép chống ăn mòn, chống rỉ sét và kẹt kẹt; tuổi thọ hoạt động cơ học ≥10.000 chu kỳ, loại bỏ nguy cơ tiếp xúc kém trong quá trình hoạt động lâu dài.

3. Thiết kế nhẹ và mô-đun, chi phí lắp đặt và bảo trì thấp hơn

Dao nối đất 24kV có thiết kế dạng mô-đun và trọng lượng nhẹ, cho phép lắp đặt trực tiếp trên các nhánh phân phối tiêu chuẩn mà không cần sửa đổi tháp. Cấu trúc truyền động liên kết của nó mang lại hiệu quả truyền tải cao và vận hành trơn tru, đơn giản hóa việc vận hành tại chỗ và giảm khối lượng công việc bảo trì tiếp theo, giảm đáng kể chi phí xây dựng và bảo trì vòng đời.

Thông số kỹ thuật chính

Kịch bản áp dụng

1. Phân đoạn đường dây chính và cách ly đường nhánh: nhanh chóng ngắt kết nối các đoạn sự cố và giảm thiểu khu vực mất điện;

2. Đường dây không cần giám sát từ xa: điều khiển từ xa việc bảo trì và chuyển mạch đường dây, giảm chi phí leo cột thủ công;

3. Cách ly kết nối phân phối điện áp cao trong các khu công nghiệp: liên kết với các hệ thống tự động hóa mạng phân phối để đạt được khả năng truyền tải và chẩn đoán lỗi nhanh chóng;

4. Cách ly đường dây kết nối lưới điện quang điện và điện gió: được nối đất chắc chắn trong quá trình bảo trì, đảm bảo an toàn cho kết nối lưới năng lượng mới.

Nghiên cứu điển hình: Dự án nâng cấp lưới điện nông thôn ở khu vực miền núi miền Trung Trung Quốc

Việc nâng cấp thông minh lưới điện nông thôn ở khu vực miền núi của văn phòng cung cấp điện quận đã đặt ra những thách thức như đường dây phân tán, ô nhiễm phun muối nặng và khoảng cách bảo trì dài. Công tắc ngắt kết nối thủ công truyền thống yêu cầu thợ điện phải leo lên cột mỗi lần bảo trì, dẫn đến rủi ro cao và xử lý lỗi chậm. Dự án đã mua sắm 86 thiết bị chuyển mạch nối đất HUAJIDIAN 24kV chạy bằng năng lượng mặt trời. Sau hai năm hoạt động, hoạt động từ xa đã giảm 70% việc tuần tra đường dây tại chỗ, chất cách điện chống ô nhiễm Loại IV đã loại bỏ lỗi phóng điện trong mùa sương mù và thời gian mất điện đường dây đã giảm 62%.

Ưu điểm so với các công tắc ngắt thủ công truyền thống

Thông số kỹ thuật lắp đặt và bảo trì

1. Yêu cầu cài đặt

Đã cố định vào một thanh ngang phân phối ngoài trời tiêu chuẩn; vị trí lắp đặt không được có rung động mạnh và khí ăn mòn; chiều cao lắp đặt phải đáp ứng yêu cầu về khoảng cách an toàn điện áp cao và tương thích với kích thước cột/tháp chung.

2. Lắp đặt và vận hành

Sau khi hoàn thành, hãy kiểm tra các thao tác đóng mở, các đèn báo cơ, tín hiệu điều khiển từ xa để đảm bảo công tắc hoạt động trơn tru, không bị kẹt.

3. Bảo trì hàng ngày

Thường xuyên làm sạch chất bẩn cách điện, kiểm tra rỉ sét trên các bộ phận truyền động, xác nhận độ kín của vỏ cơ cấu và kiểm tra mức pin của bộ nguồn điều khiển từ xa; cần phải kiểm tra đặc biệt sau khi có mưa lớn, bão, thời tiết phun muối và chất cách điện phải được làm sạch kịp thời.

Cấu hình tùy chọn và dịch vụ tùy chỉnh

1. Tùy chỉnh thông số kỹ thuật hiện tại: Có sẵn các phiên bản nâng cao tùy chọn, độ cao và nhiệt độ thấp 400A ~ 1250A;

2. Giao diện truyền thông tự động hóa tùy chọn: Kết nối với hệ thống SCADA để tải lên các vị trí đóng/mở và dữ liệu cảnh báo lỗi thiết bị;

3. Tùy chỉnh giải pháp cung cấp điện: Chọn giữa nguồn năng lượng mặt trời và nguồn điện pin DC mà không cần nguồn điện lưới bên ngoài;

4. Có sẵn nhiều mô hình cơ chế vận hành điện, tương thích với các giao thức truyền thông điều khiển từ xa khác nhau.

Câu hỏi thường gặp

Câu hỏi 1: Công tắc nối đất 24kV này có thể sử dụng ổn định ở vùng ven biển có sương mù dày đặc và độ cao không?

Đ1: Có. Thiết bị này đạt tiêu chuẩn với chất cách điện composite có khoảng cách đường rò lớn Loại IV, có thể chịu được phun muối, bụi và môi trường ven biển ẩm ướt; tất cả các bộ phận chuyển động bằng kim loại đều sử dụng thép không gỉ + công nghệ chống ăn mòn kép mạ kẽm nhúng nóng. Phiên bản cách điện nâng cao có thể được tùy chỉnh cho các khu vực có độ cao lớn để đáp ứng các yêu cầu hiệu chỉnh điện áp chịu được độ cao; tất cả các thử nghiệm điện áp chịu được đều đã vượt qua các thử nghiệm điển hình.

Câu 2: Cơ cấu vận hành điện hỗ trợ những phương pháp cung cấp điện nào khi không có nguồn điện lưới trên cột?

Câu trả lời 2: HUAJIDIAN cung cấp hai giải pháp cung cấp điện không nối lưới: nguồn điện pin lithium-ion DC độc lập và nguồn điện từ bảng điều khiển năng lượng mặt trời với mô-đun sạc và điều khiển. Cả hai giải pháp đều có thể hoạt động độc lập với nguồn điện bên ngoài trong hơn 18 tháng, hoàn toàn thích ứng với khu vực miền núi, vùng đồng quê và đường dây trên không khi không có nguồn điện.

Câu hỏi 3: Thiết bị có thể kết nối với hệ thống SCADA của mạng phân phối hiện có và tải tín hiệu lỗi lên từ xa không?

Câu trả lời 3: Có sẵn mô-đun giao tiếp thứ cấp tùy chọn, tương thích với các giao thức truyền thông lưới điện chính thống. Sau khi kết nối với nền tảng SCADA, nó có thể tải lên thông tin lỗi như vị trí đóng mở, cảnh báo kẹt cơ chế và điện áp pin yếu để điều khiển từ xa trong thời gian thực, cho phép giám sát trực tuyến từ xa các công tắc gắn trên cột và giảm khối lượng công việc kiểm tra tại chỗ.
