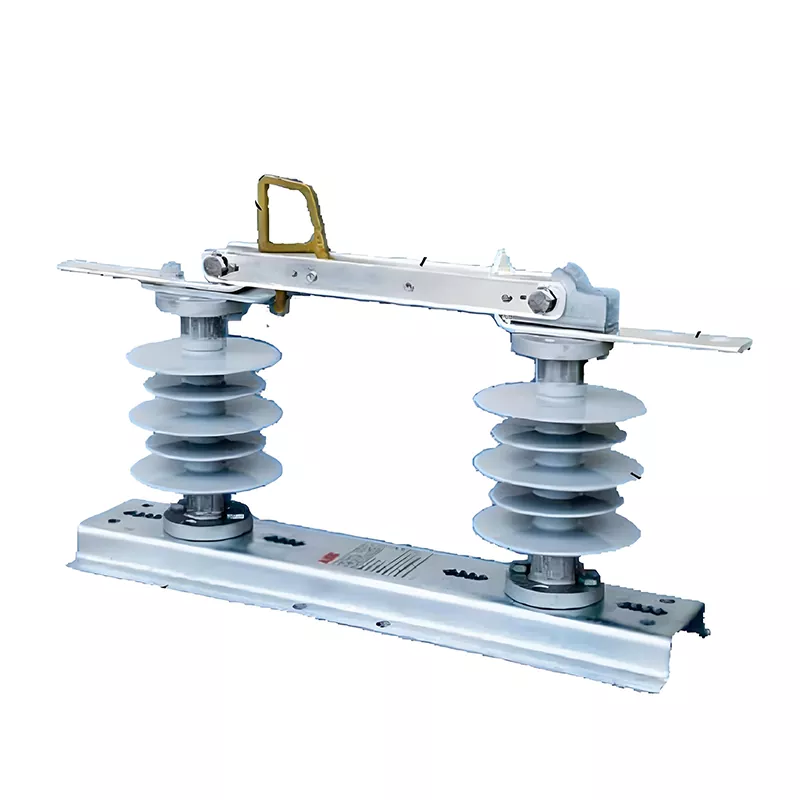

Công tắc nối đất trong nhà GDW1-12/630-25

Thiết bị chuyển mạch nối đất trong nhà HUAJIDIAN GDW1-12/630-25 là thiết bị bảo vệ nguồn ngoài trời được phát triển và sản xuất độc lập bởi một nhà sản xuất chuyên nghiệp chuyên về các thành phần cốt lõi cho mạng phân phối điện trung thế. Sản phẩm được tối ưu hóa và nâng cấp cho các điều kiện hoạt động ngoài trời phức tạp, giải quyết các điểm yếu của thiết bị chuyển mạch nối đất truyền thống như khả năng chống chịu thời tiết kém, chế độ hoạt động hạn chế, hoạt động không ổn định.

Thiết bị có điện áp định mức 12kV, dòng điện định mức 630A và khả năng chịu dòng ngắn mạch trong thời gian ngắn 25kA. Dựa vào cấu trúc cách điện cường độ cao và các thành phần đồng có tính dẫn điện cao, nó cho phép ngắt kết nối có thể nhìn thấy và nối đất đáng tin cậy trong quá trình vận hành và bảo trì thiết bị, loại bỏ hoàn toàn các nguy cơ điện áp dư và đảm bảo an toàn cá nhân cho nhân viên bảo trì. Đây là thiết bị cốt lõi quan trọng để vận hành và bảo trì tiêu chuẩn hóa mạng lưới phân phối điện hiện đại.

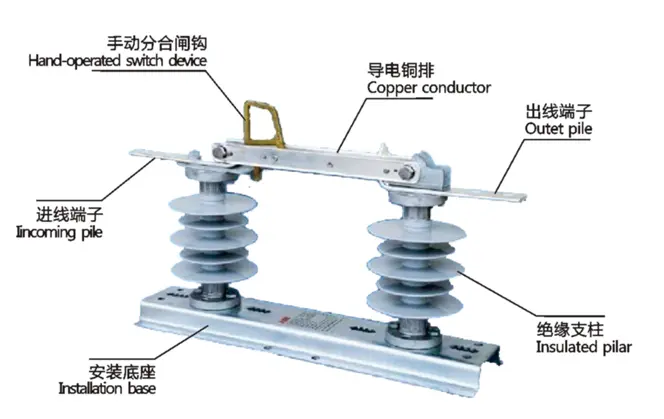

Biểu diễn cấu trúc

Giới thiệu loại

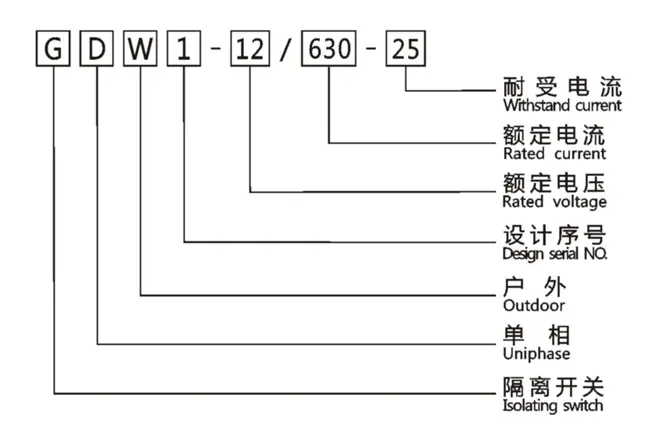

Định nghĩa mô hình

GDW1-12/630-25 Các ký tự và số trong số kiểu máy tương ứng với các thông số sản phẩm cụ thể, như được giải thích bên dưới:

- G: Công tắc ngắt kết nối, thể hiện thuộc tính chức năng cốt lõi của thiết bị

- D: Cấu trúc một pha, phù hợp với đường dây phân phối điện một pha

- W: Loại ngoài trời, được thiết kế dành riêng cho dây chuyền trong môi trường tự nhiên ngoài trời

- 1: Số sê-ri thiết kế sản phẩm, thể hiện mô hình được tối ưu hóa lặp lại

- 12: Điện áp định mức 12kV, phù hợp với mạng phân phối điện trung áp thông thường

- 630: Dòng điện định mức 630A, đáp ứng yêu cầu mang tải của đường dây phân phối điện dòng chính

- 25: Chịu được dòng ngắn mạch 25kA, có khả năng chống va đập ngắn mạch cực mạnh

Ưu điểm sản phẩm cốt lõi

1. Hiệu suất điện tuyệt vời, độ dẫn điện ổn định và đáng tin cậy

Công tắc nối đất trong nhà GDW1-12/630-25 sử dụng thanh cái bằng đồng có độ tinh khiết cao, có khả năng dẫn điện cao, chống mài mòn và bền. Hoạt động lâu dài không tích tụ nhiệt và không suy giảm điện năng, đảm bảo truyền tải dòng điện hiệu quả và ổn định. Được trang bị các giá đỡ cách điện hiệu suất cao, khoảng cách rò rỉ tối thiểu đạt tới 380mm, mang lại khả năng cách điện điện áp cao tuyệt vời và cách ly hiệu quả các mạch điện áp cao 12kV, ngăn ngừa tai nạn rò rỉ và phóng điện, đồng thời đảm bảo vận hành an toàn thiết bị trong điều kiện điện áp cao lâu dài.

2. Thiết kế vận hành hai chế độ, linh hoạt, thông minh và hiệu quả

Vượt qua những hạn chế của hoạt động thủ công đơn lẻ của thiết bị truyền thống, nó hỗ trợ cả chế độ vận hành bằng tay và điện. Móc vận hành chuyên dụng là tiêu chuẩn, giúp việc chuyển đổi thủ công tại chỗ trở nên an toàn và thuận tiện; nó tương thích với điện áp động cơ DC 12V/24V và có thể được trang bị cơ chế vận hành điện để điều khiển tự động từ xa. Thiết kế chế độ kép cải thiện đáng kể hiệu quả bảo trì, giảm rủi ro khi vận hành thủ công và nâng cao mức độ vận hành và bảo trì lưới điện thông minh.

3. Chịu được thời tiết cực tốt, thích ứng với các điều kiện vận hành phức tạp

Trải qua quá trình kiểm tra khả năng thích ứng với môi trường nghiêm ngặt, thiết bị có thể hoạt động bình thường ở dải nhiệt độ rộng từ -30oC đến 45oC, không bị ảnh hưởng bởi cái lạnh cực độ ở miền Bắc hoặc nhiệt độ cao vào mùa hè. Nó sở hữu khả năng chống đóng băng tuyệt vời, chịu được sự tích tụ băng dày 10 mm, ngăn ngừa hư hỏng thiết bị do thời tiết băng giá và tuyết rơi. Thích hợp cho các khu vực có độ cao từ 3000m trở xuống, công tắc này thích nghi đáng tin cậy với môi trường địa lý và khí tượng phức tạp như cao nguyên và núi non, có độ bền cao và tuổi thọ lâu dài.

Thông số kỹ thuật chính

Kịch bản ứng dụng

Công tắc nối đất trong nhà HUAJIDIAN GDW1-12/630-25 là thiết bị an toàn cốt lõi cho mạng phân phối điện trung thế, được sử dụng rộng rãi ở các phần ngoài trời của đường dây truyền tải trên không, mạng phân phối điện đô thị và nông thôn và các cơ sở hỗ trợ trạm biến áp. Thiết bị này cung cấp điểm ngắt kết nối trực quan rõ ràng trong quá trình bảo trì định kỳ, bảo trì thiết bị và sửa chữa khẩn cấp, đạt được sự cách ly vật lý hoàn toàn của mạch điện, loại bỏ triệt để điện tích dư và bảo vệ toàn diện sự an toàn cá nhân của nhân viên bảo trì.

Với khả năng chống lạnh, chống đóng băng và khả năng thích ứng ở độ cao tuyệt vời, sản phẩm đặc biệt thích hợp với các vùng phía Bắc, cao nguyên và vùng núi có khí hậu lạnh khắc nghiệt cũng như các khu vực có băng tuyết dày đặc. Nó có thể đối phó ổn định với khí hậu và môi trường địa lý phức tạp, giảm đáng kể sự cố thiết bị do thời tiết khắc nghiệt và cải thiện độ ổn định vận hành chung của lưới điện.

Nghiên cứu trường hợp ứng dụng trong thế giới thực

Vào năm 2023, lô Công tắc nối đất trong nhà HUAJIDIAN GDW1-12/630-25 đã được áp dụng thành công cho dự án nâng cấp mạng phân phối 12kV ở Liupanshui, tỉnh Quý Châu. Khu vực này có độ cao gần 2800m, có nhiệt độ mùa đông khắc nghiệt và thường xuyên có băng giá theo mùa. Các công tắc nối đất truyền thống dễ gặp phải các vấn đề như khả năng chống đóng băng kém, hỏng hóc ở nhiệt độ thấp và vận hành bất tiện, gây ra rủi ro đáng kể cho việc bảo trì đường dây.

Sau khi dự án nâng cấp và thay thế thiết bị bằng các sản phẩm HUAJIDIAN, thiết bị có thể chịu được thời tiết cực lạnh cục bộ -25oC và điều kiện đóng băng 8-10mm một cách ổn định. Hoạt động ở chế độ kép cải thiện đáng kể hiệu quả bảo trì đường dây mùa đông và xử lý lỗi khẩn cấp. Trong vòng một năm kể từ khi vận hành thiết bị, không có sự cố an toàn bảo trì dây chuyền nào và tỷ lệ hỏng hóc thiết bị giảm hơn 85%. Hiệu suất ổn định và khả năng thích ứng môi trường vượt trội của sản phẩm đã được chủ dự án đánh giá cao, khiến nó trở thành một trường hợp chuẩn mực cho việc nâng cấp an toàn trong các mạng lưới phân phối ở vùng cao, lạnh giá.

Câu hỏi thường gặp

Câu hỏi 1: Ưu điểm của Công tắc nối đất trong nhà GDW1-12/630-25 này so với công tắc ngắt kết nối ngoài trời thông thường là gì?

Ưu điểm cốt lõi gấp ba lần: Thứ nhất, nó sử dụng cấu trúc dẫn điện bằng đồng có độ tinh khiết cao và thiết kế cách điện được tối ưu hóa, mang lại khả năng chịu ngắn mạch 25kA mạnh hơn và độ an toàn cách điện cao hơn; thứ hai, nó hỗ trợ cả chế độ vận hành bằng điện và bằng tay, cho phép điều khiển thông minh từ xa và khắc phục hạn chế của các thiết bị truyền thống chỉ có thể vận hành bằng tay; thứ ba, khả năng chống chịu thời tiết của nó đã được nâng cấp đáng kể, cho phép hoạt động ổn định trong môi trường thấp tới -30oC và với lớp đóng băng 10mm, vượt xa khả năng thích ứng với môi trường của các sản phẩm thông thường.

Câu 2: Cơ chế vận hành điện của thiết bị linh hoạt như thế nào và việc lắp đặt có thuận tiện không?

Rất linh hoạt và dễ cài đặt. Sản phẩm tương thích với điện áp DC 12V/24V phổ thông, sử dụng giao diện được tiêu chuẩn hóa và cấu trúc mô-đun, cơ chế điện dễ dàng tháo rời và lắp ráp mà không cần sửa đổi phức tạp hoặc gỡ lỗi chuyên nghiệp. Người dùng có thể tự do lựa chọn hoặc tháo rời cơ cấu điện theo nhu cầu vận hành và bảo trì, đồng thời nó tương thích với các hệ thống điều khiển tự động mạng phân phối điện trung áp chính thống, đơn giản hóa việc bảo trì sau này.

Câu 3: HUAJIDIAN cung cấp những dịch vụ hậu mãi và bảo hành nào cho sản phẩm này?

HUAJIDIAN cung cấp các dịch vụ chất lượng toàn chu kỳ và tất cả các sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt trước khi rời nhà máy, đáp ứng các tiêu chuẩn của ngành điện. Thương hiệu này cung cấp các chế độ bảo hành dài hạn, hướng dẫn kỹ thuật chuyên nghiệp để lắp đặt và vận hành cũng như tư vấn sau bán hàng 24 giờ. Các điều chỉnh tùy chỉnh cũng có thể được cung cấp cho các điều kiện vận hành đặc biệt như độ cao cực cao và nhiệt độ cực thấp để đáp ứng nhu cầu vận hành và bảo trì lưới điện ở các khu vực khác nhau.
