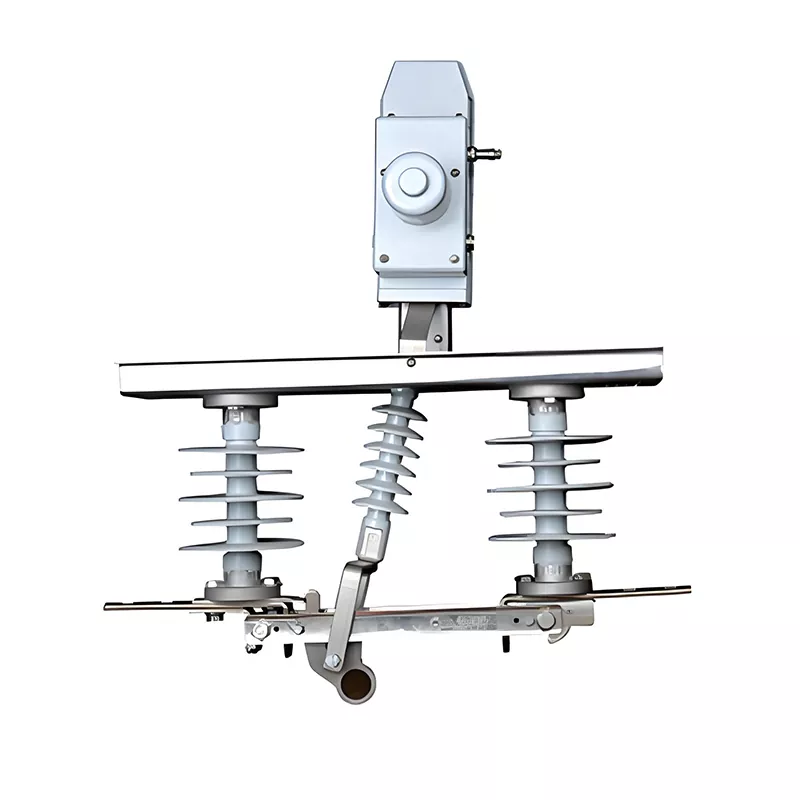

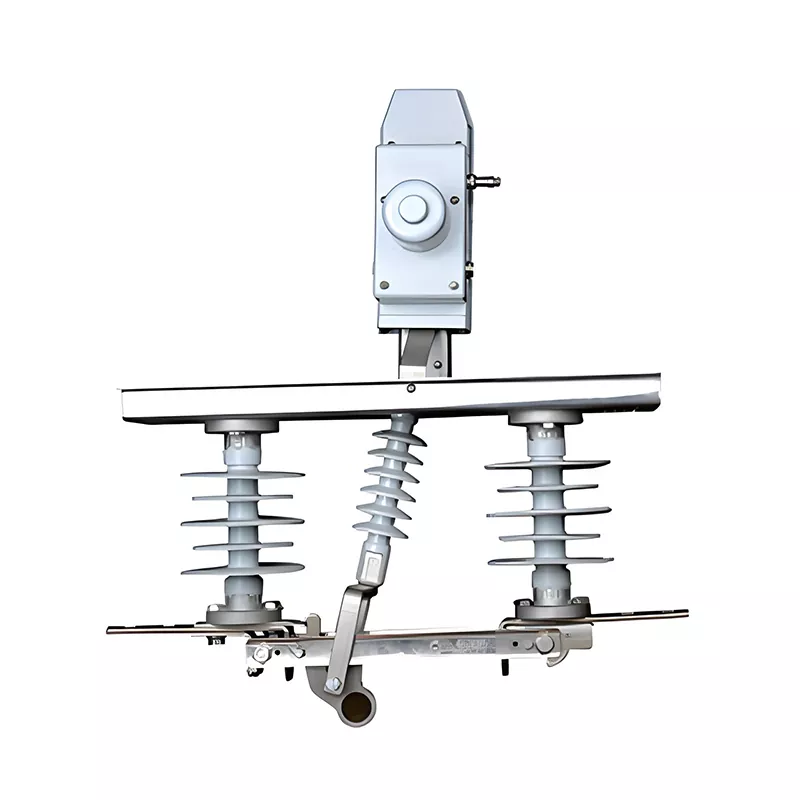

Dao nối đất dòng DGDW1 cho thiết bị đóng cắt

Công tắc nối đất dòng DGDW1 cho thiết bị đóng cắt là sản phẩm bảo vệ nguồn trung áp cốt lõi của HUAJIDIAN, chủ yếu được sử dụng để cách ly an toàn, bảo vệ nối đất và điều khiển vận hành của thiết bị phân phối điện 12kV. Tận dụng các quy trình sản xuất hoàn thiện và hệ thống kiểm soát chất lượng nghiêm ngặt, HUAJIDIAN là nhà cung cấp đáng tin cậy cho các dự án kỹ thuật điện cả trong nước và quốc tế, cung cấp các bộ phận cốt lõi cho mạng phân phối điện trung áp.

So với các thiết bị chuyển mạch nối đất thủ công truyền thống, sản phẩm này có cơ chế truyền động bằng động cơ chuyên dụng, cho phép điều khiển điện từ xa và đóng mở tự động, loại bỏ các rủi ro an toàn liên quan đến vận hành thủ công tại chỗ. Sản phẩm tích hợp cấu trúc cách nhiệt cường độ cao, khả năng chống chịu mọi thời tiết và khả năng chống ô nhiễm mạnh mẽ, giải quyết hoàn toàn các điểm yếu của thiết bị truyền thống như khả năng thích ứng kém với môi trường khắc nghiệt, tỷ lệ hỏng hóc cao và chi phí bảo trì cao.

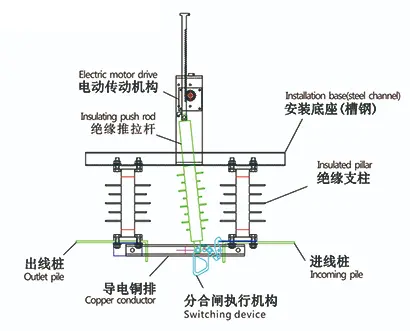

Biểu diễn cấu trúc

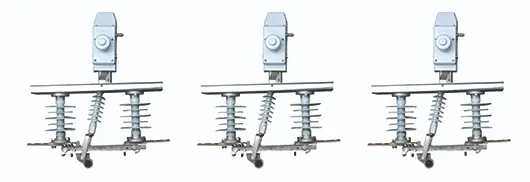

Giới thiệu loại

Giải thích mô hình và các thông số kỹ thuật cốt lõi

1. Giải thích mô hình

Model dòng DGDW1 tuân theo quy ước đặt tên tiêu chuẩn cho thiết bị điện. Ý nghĩa của từng ký tự như sau:

- D: Chạy bằng điện

- G: Thuộc tính Switch ngắt kết nối

- D: Cấu trúc một pha

- W: Áp dụng ngoài trời

- 1: Số Serial thiết kế sản phẩm

2. Các thông số kỹ thuật chính

Tính năng sản phẩm cốt lõi

1. Vận hành điện hoàn toàn tự động, an toàn và hiệu quả

Dao nối đất dành cho thiết bị đóng cắt dòng DGDW1 được trang bị bộ truyền động động cơ và bộ truyền động chuyển mạch chuyên dụng, hỗ trợ điều khiển từ xa và vận hành hoàn toàn tự động mà không cần vận hành thủ công tại chỗ. Nó tránh được rủi ro vận hành một cách hiệu quả trong các tình huống phức tạp như độ cao và độ ẩm cao, cải thiện đáng kể hiệu quả của việc chuyển đổi và bảo trì thiết bị phân phối điện, đồng thời đáp ứng các yêu cầu vận hành không cần giám sát của lưới điện thông minh hiện đại.

2. Khả năng chịu quá áp tuyệt vời, tăng cường bảo vệ sự cố

Sản phẩm này tuân thủ nghiêm ngặt các tiêu chuẩn điện áp chịu đựng của ngành, với điện áp chịu được tần số nguồn đối với mặt đất là 42kV và điện áp chịu được tần số nguồn điểm đứt là 48kV; Điện áp chịu xung sét xuống đất là 75kV, điện áp chịu được điểm cắt là 85kV. Điều này có hiệu quả chống sét và quá áp khi vận hành, ngăn ngừa sự cố thiết bị và sự cố ngắn mạch, đồng thời đảm bảo lưới điện vận hành ổn định lâu dài.

3. Thiết kế cách nhiệt cường độ cao, cách ly an toàn và đáng tin cậy

Sử dụng giá đỡ cách nhiệt tích hợp có độ bền cao giúp duy trì khoảng cách cách ly an toàn tuyệt đối khi thiết bị mở. Cấu trúc cách nhiệt được tối ưu hóa và vật liệu chất lượng cao giúp giảm thiểu nguy cơ lão hóa và rò rỉ cách điện một cách hiệu quả, mang lại điểm ngắt kết nối rõ ràng và dễ nhìn thấy để bảo trì thiết bị, đồng thời là sự đảm bảo an toàn cốt lõi cho việc vận hành và bảo trì lưới điện.

4. Khả năng thích ứng mạnh mẽ với mọi thời tiết và nhiều ứng dụng

Công tắc nối đất dòng DGDW1 cho thiết bị đóng cắt có thể hoạt động ổn định trong môi trường từ -30oC đến 70oC, hỗ trợ chống bám bẩn Cấp IV và có thể chịu được đóng băng 2mm. Nó phù hợp với các khu vực miền núi có độ cao (3000m trở xuống), vùng nước mặn và kiềm ven biển và các khu công nghiệp bụi nặng. Tuổi thọ cơ học có thể đạt tới 3000 chu kỳ, vận hành ổn định và chi phí bảo trì cực thấp.

Kịch bản ứng dụng

1. Hệ thống tự động hóa phân phối và lưới điện thông minh: Dựa vào chức năng điều khiển điện từ xa, nó đáp ứng nhu cầu giám sát từ xa và vận hành, bảo trì lưới điện tự động, thực hiện quản lý thông minh và không người lái các thiết bị phân phối điện.

2. Dự án trạm biến áp ngoài trời và đường dây trên không: Được sử dụng để cách ly và bảo vệ nối đất cho các trạm biến áp ngoài trời và đường dây trên không 12kV, cung cấp khả năng ngắt kết nối an toàn để bảo trì thiết bị hàng ngày và chẩn đoán lỗi.

3. Kịch bản địa hình công nghiệp và khắc nghiệt: Thích ứng với các môi trường phức tạp như vùng núi cao, khu công nghiệp ven biển và nhà máy bụi nặng, giải quyết các vấn đề hỏng hóc thiết bị do ô nhiễm, chênh lệch nhiệt độ và độ cao.

Trường hợp ứng dụng kỹ thuật trong thế giới thực

1. Dự án nâng cấp lưới điện thông minh nông thôn miền núi Tây Nam Bộ

Hơn 80 bộ Công tắc nối đất cho thiết bị đóng cắt dòng HUAJIDIAN DGDW1 đã được triển khai trong dự án nâng cấp lưới điện nông thôn miền núi cao nguyên Vân Nam-Quý Châu. Khu vực dự án có độ cao tối đa 2800m, có chênh lệch nhiệt độ ban ngày lớn, lượng mưa dồi dào và mức độ ô nhiễm cao. Công tắc thủ công truyền thống dễ bị ăn mòn và hỏng cách điện, khó vận hành tại chỗ. Sản phẩm này, với khả năng chống ô nhiễm Cấp IV, khả năng thích ứng nhiệt độ rộng và ưu điểm vận hành điện từ xa, đã giải quyết hoàn toàn các vấn đề bảo trì thiết bị ở vùng núi. Thiết bị đã hoạt động không hỏng hóc trong 3 năm liên tiếp, giúp giảm đáng kể áp lực bảo trì lưới điện.

Câu hỏi thường gặp

Câu hỏi 1: Ưu điểm cốt lõi của Dao nối đất dành cho Thiết bị đóng cắt dòng DGDW1 so với dao nối đất thủ công truyền thống là gì?

Ưu điểm cốt lõi gồm ba điểm: Thứ nhất, mức độ thông minh cao, hỗ trợ vận hành tự động bằng điện từ xa, tránh rủi ro khi làm việc thủ công tại chỗ và nâng cao hiệu quả bảo trì; thứ hai, khả năng thích ứng với môi trường mạnh mẽ hơn, thích ứng với phạm vi nhiệt độ rộng từ -30oC đến 70oC, ô nhiễm loại IV, đóng băng và các kịch bản độ cao; thứ ba, tuổi thọ dài hơn và chi phí bảo trì thấp hơn, với tuổi thọ cơ học là 3000 chu kỳ, vượt xa các tiêu chuẩn của ngành, giúp giảm chi phí bảo trì và thay thế thiết bị dài hạn một cách hiệu quả.

Câu hỏi 2: Dao nối đất cho thiết bị đóng cắt dòng DGDW1 có phù hợp với môi trường khắc nghiệt như độ cao và khu vực ven biển không?

Hoàn toàn phù hợp. Sản phẩm phù hợp với độ cao lên tới 3000m, đáp ứng nhu cầu điện năng của hầu hết các vùng núi cao; nó có xếp hạng chống ô nhiễm Cấp IV, chống bụi công nghiệp và ăn mòn muối ven biển một cách hiệu quả. Hiệu suất điện áp chịu xung sét tuyệt vời của nó phù hợp với những cơn giông thường xuyên dọc theo bờ biển và thiết kế phạm vi nhiệt độ rộng thích ứng với sự thay đổi nhiệt độ cao và thấp, đảm bảo hoạt động ổn định trong nhiều tình huống khắc nghiệt khác nhau.
