Hệ thống điện 12kV, 630A
Chứng nhận IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

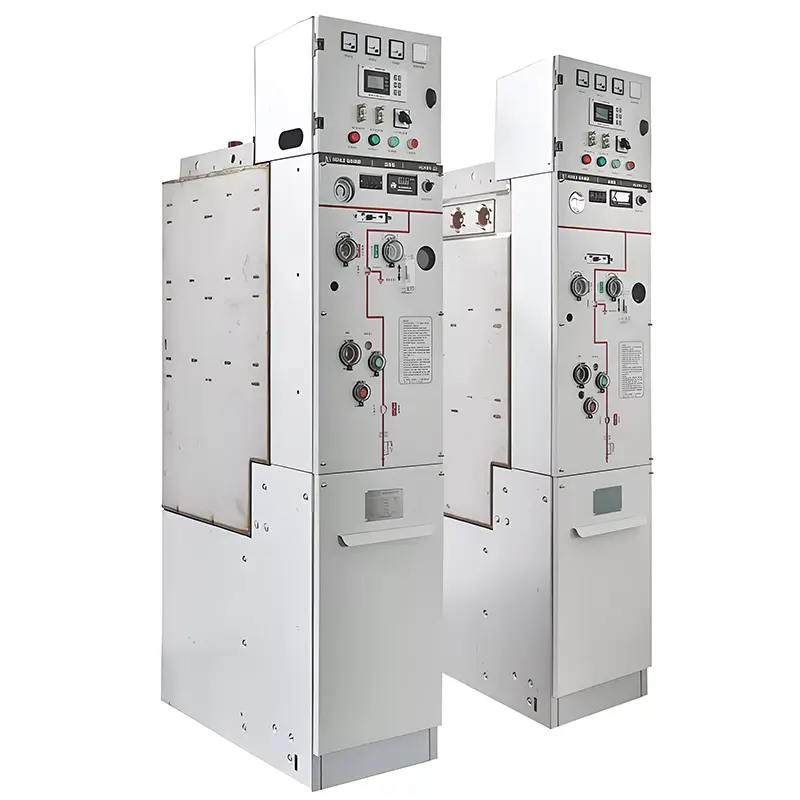

Thiết bị đóng cắt cách điện bằng khí Huajidian 11kV SF6 GIS là loại vòng rất thông minh, thân thiện với môi trường và bền bỉ bộ phận chính được thiết kế đặc biệt cho các hệ thống phân phối điện hiện đại. So với vật liệu cách nhiệt SF6 truyền thống thiết bị đóng cắt, sản phẩm này sử dụng không khí khô và nitơ thay vì khí SF6 có hiệu ứng nhà kính cao, đạt được mức không SF6 lượng khí thải, giảm đáng kể lượng khí thải carbon từ hoạt động của lưới điện và thể hiện tính xanh và ưu điểm tiết kiệm năng lượng.
Thiết bị có bố cục nhỏ gọn và thiết kế mô-đun tiêu chuẩn hóa, tích hợp thu thập cảm biến, tự động công nghệ điều khiển và giám sát thông minh. Nó kết hợp việc tiếp nhận, phân phối, bảo vệ và chức năng giám sát, đảm bảo hoạt động ổn định và khả năng chống nhiễu mạnh mẽ. Tất cả các sản phẩm đều trải qua kiểm tra chất lượng nghiêm ngặt trong toàn bộ quá trình sản xuất, đảm bảo chất lượng ổn định và đáng tin cậy. Các giải pháp sản phẩm được tiêu chuẩn hóa và tùy chỉnh có thể được cung cấp cho các tình huống khác nhau, bao quát toàn diện về năng lượng nhu cầu phân phối trong cung cấp điện dân dụng đô thị, kết nối lưới năng lượng mới, các doanh nghiệp công nghiệp và khai thác mỏ, trung tâm giao thông, cơ sở y tế và siêu thị.
Thiết bị đóng cắt cách điện bằng khí 11kV SF6 GIS sử dụng không khí sạch và nitơ làm vật liệu cách nhiệt và dập tắt hồ quang, loại bỏ hoàn toàn ô nhiễm khí nhà kính SF6. Thiết bị này tự hào có hiệu suất bịt kín tuyệt vời, với tỷ lệ rò rỉ hàng năm chỉ 0,01ppm và độ ẩm bên trong 150μL/L, đáp ứng trong nước và quốc tế tiêu chuẩn xây dựng lưới điện xanh và tạo điều kiện cho phát thải carbon thấp, thân thiện với môi trường và ổn định lâu dài vận hành các thiết bị phân phối điện.
Được trang bị hệ thống cảm biến, điều khiển tự động và thu thập thông tin có độ chính xác cao, nó có thể giám sát trạng thái vận hành thiết bị và phóng điện cục bộ theo thời gian thực, cho phép cảnh báo sớm lỗi và điều khiển từ xa. Nó hỗ trợ các chức năng tự phục hồi tự động hóa lưới điện, nhanh chóng định vị và cách ly các sự cố đường dây, cải thiện hiệu quả mức độ thông minh và hiệu quả vận hành, bảo trì của mạng lưới phân phối.
Áp dụng thiết kế mô-đun tích hợp, thiết bị chiếm diện tích nhỏ và hỗ trợ mở rộng cả mặt trên và mặt bên phương pháp cài đặt để thích ứng với không gian cài đặt khác nhau. Thiết bị có kết cấu chắc chắn, góc nghiêng 8 độ khả năng củng cố địa chấn và cực kỳ bền. Cầu dao có tuổi thọ cơ học lên tới 10.000 chu kỳ, công tắc ngắt kết nối và công tắc nối đất có tuổi thọ hoạt động là 3.000 chu kỳ và điện trở trên mỗi chu kỳ pha của mạch chính là ≤120μΩ, đảm bảo hoạt động ổn định lâu dài và không có lỗi.
Nó có thể hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt từ -40oC đến +50oC, phù hợp với các khu vực có độ cao 4000 mét trở xuống và có thể chịu được độ ẩm cao và điều kiện thời tiết khắc nghiệt. Buồng khí có IP67 xếp hạng bảo vệ và bên ngoài tủ có xếp hạng bảo vệ IP4X, ngăn chặn bụi, nước và sự xâm nhập của vật thể lạ, do đó đáp ứng được nhu cầu điều kiện hoạt động phức tạp trong nhà và ngoài trời.
- Điện áp định mức: 12kV
- Tần số định mức: AC 3 pha 50Hz
- Loại hệ thống: Thanh cái đơn/Hệ thống phân đoạn thanh cái đơn
- Nhiệt độ môi trường: -40oC~+50oC
- Độ ẩm tương đối: Trung bình ngày <95%, Trung bình tháng <90%
- Độ cao áp dụng: ≤4000 mét
- Khả năng chống địa chấn: 8 độ
- Dòng điện định mức: 630A
- Phương pháp dập hồ quang: Ngắt chân không
- Môi trường cách nhiệt: Không khí sạch/Nitơ
- Dòng điện cắt ngắn mạch định mức: 20kA
- Dòng điện chịu được trong thời gian ngắn định mức 3s: Mạch chính 20kA, Mạch nối đất 17/4kA
- 1 phút Tần số nguồn chịu được điện áp: Pha-pha/nối đất 42kV, ngắt mạch 48kV
- Điện áp chịu xung sét: Pha-pha/nối đất 75kV, cắt 85kV
- Phóng điện cục bộ: 20pC
- Khả năng chịu hồ quang bên trong: 20kA/0.5s
- Tỷ lệ rò rỉ gas hàng năm: 0,01ppm
- Vận hành không áp suất: Hỗ trợ hoạt động bình thường dưới áp suất đo bằng 0
- Tủ cắt mở rộng/tủ cáp mở rộng phía trên: 420×850×1950
- Tủ PT mở rộng phía trên: 600×850×1950
- Tủ cầu dao/tủ cáp mở rộng bên hông: 420×850×2000
- Tủ PT mở rộng bên hông: 600×850×1950
Thiết bị đóng cắt cách điện bằng khí Huajidian 11kV SF6 GIS chủ yếu được sử dụng để tiếp nhận và phân phối điện trong công nghiệp và các dự án mạng vòng cáp dân dụng và các dự án đầu cuối mạng lưới phân phối. Áp dụng rộng rãi cho điện dân dụng đô thị phân phối, trạm biến áp nhỏ, trạm chuyển mạch, hộp nhánh cáp, trạm biến áp kiểu hộp, công nghiệp và khai thác mỏ doanh nghiệp, trung tâm mua sắm, sân bay, tàu điện ngầm, trang trại gió, bệnh viện, sân vận động, đường sắt, đường hầm và các nơi khác kịch bản, bao gồm các kịch bản phân phối điện trung thế khác nhau như các tòa nhà dân dụng, công nghiệp sản xuất và sản xuất năng lượng mới.
Một khu công nghiệp hậu cần ở Trùng Khánh gặp phải tình trạng thiết bị cũ kỹ và độ tin cậy cung cấp điện không đủ. các dự án đã thay thế thiết bị cũ bằng thiết bị chuyển mạch GIS thông minh Huajidian. Tận dụng thiết kế mô-đun và nhanh chóng lắp đặt, dự án đã hoàn thành việc thay thế thiết bị và chạy thử kết nối lưới điện trong thời gian ngắn, đạt được giám sát thông minh lưới điện của công viên. Khả năng chịu ngắn mạch 20kA của sản phẩm và khả năng chịu đựng bên trong Hiệu suất bảo vệ hồ quang chống lại hiệu quả tác động của biến động phụ tải công nghiệp, cung cấp nguồn điện ổn định cung cấp cho hoạt động sản xuất và hậu cần của công viên.
Câu hỏi 1: So với thiết bị SF6 truyền thống, lợi thế cốt lõi về môi trường của thiết bị đóng cắt GIS này là gì?
Thiết bị GIS truyền thống dựa vào khí SF6, loại khí này có hiệu ứng nhà kính mạnh và rò rỉ có thể gây ra hậu quả nghiêm trọng. thiệt hại về môi trường. Thiết bị Huajidian này sử dụng không khí tinh khiết và nitơ làm vật liệu cách nhiệt thân thiện với môi trường, loại bỏ hoàn toàn nguy cơ ô nhiễm SF6. Trong khi đó, thiết bị này có hiệu suất bịt kín tuyệt vời, với tỷ lệ rò rỉ hàng năm thấp tới 0,01ppm, làm nổi bật các thuộc tính xanh và ít carbon của nó, khiến nó trở thành xu hướng chủ đạo nâng cấp sản phẩm cho lưới điện thông minh xanh hiện đại.
Câu 2: Thiết bị có thể hoạt động bình thường trong môi trường khắc nghiệt như độ cao và nhiệt độ thấp không?
Nó có thể hoạt động ổn định. Sản phẩm được thiết kế đặc biệt cho điều kiện làm việc khắc nghiệt, với khả năng vận hành phạm vi nhiệt độ từ -40oC đến + 50oC, phù hợp với độ cao từ 4000 mét trở xuống và có khả năng chống địa chấn 8 độ khả năng chống chịu, chịu được môi trường khắc nghiệt như nhiệt độ thấp, áp suất thấp, độ ẩm cao. Nó cũng hỗ trợ vận hành áp suất bằng 0, cho phép vận hành bình thường ngay cả khi áp suất không khí dao động nhẹ, thể hiện tính ổn định vận hành cực kỳ cao.
Câu 3: Sản phẩm có hỗ trợ các giải pháp tùy chỉnh và hỗ trợ các dịch vụ kỹ thuật sau bán hàng không?
Huajidian cung cấp các giải pháp tùy chỉnh cho mọi tình huống và dịch vụ kỹ thuật toàn diện. Dựa trên của người dùng không gian lắp đặt, điều kiện vận hành và cấu hình lưới điện, chúng tôi có thể tùy chỉnh các phương pháp mở rộng thiết bị, cấu hình tham số và chức năng giám sát thông minh. Chúng tôi cũng cung cấp dịch vụ toàn diện bao gồm thiết kế giải pháp trước khi bán hàng, hướng dẫn lắp đặt trước khi bán hàng cũng như vận hành và bảo trì sau bán hàng. Bạn có thể tham khảo chúng tôi bất kỳ lúc nào để nhận báo giá, bản vẽ và dịch vụ tối ưu hóa giải pháp.
Huajidian tận dụng hệ thống sản xuất nhà máy được tiêu chuẩn hóa và hệ thống dịch vụ kỹ thuật toàn diện để cung cấp thiết bị đóng cắt cách điện bằng khí GIS 11kV SF6 chất lượng cao và các dịch vụ liên quan cho người dùng trên toàn thế giới. Chúng tôi hỗ trợ sản phẩm tùy chỉnh, phối hợp kỹ thuật, cung cấp bản vẽ và hướng dẫn tại chỗ. Đối với báo giá sản phẩm, tham số đối sánh, tư vấn trường hợp, v.v., vui lòng liên hệ với chúng tôi bất cứ lúc nào qua trang web hoặc đường dây nóng của chúng tôi.
