Hệ thống điện 12kV/24kV, 50Hz
Chứng nhận IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

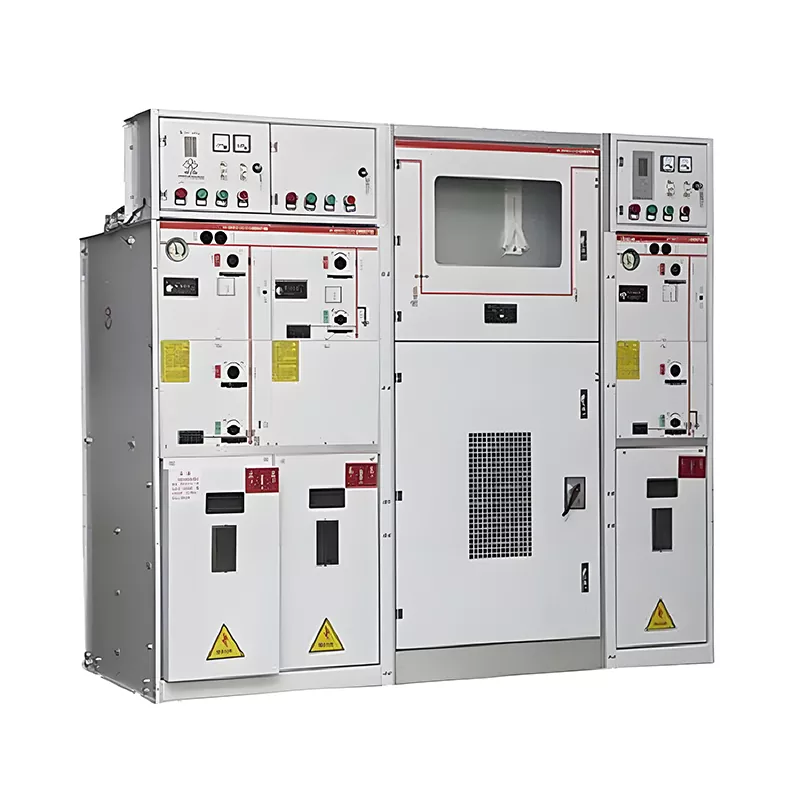

Thiết bị đóng cắt thiết bị chính dạng vòng 22kV SF6 GIS RMU này là thiết bị thông minh cốt lõi được phát triển bởi Huajidian cho điện áp trung thế hệ thống phân phối điện. Thoát khỏi những hạn chế về cấu trúc của thiết bị truyền thống, sản phẩm áp dụng một thiết kế mô-đun nhỏ gọn, tích hợp cao các bộ phận chức năng cốt lõi như cầu dao, công tắc ngắt kết nối, công tắc nối đất và máy biến áp đo lường. Cấu trúc tủ được sắp xếp hợp lý và nhỏ gọn, phù hợp với các kịch bản lắp đặt hạn chế như trạm biến áp đô thị và trạm biến áp đúc sẵn.
Bảng điều khiển của thiết bị có bố cục thân thiện với người dùng, được trang bị các công cụ giám sát thông minh và cửa sổ quan sát trực quan để theo dõi hoạt động của thiết bị theo thời gian thực. Là nhà cung cấp đáng tin cậy, Huajidian hỗ trợ các giải pháp tùy chỉnh dựa trên nhu cầu phân phối điện thực tế của người dùng, bao quát toàn diện việc phân phối điện yêu cầu trong các tình huống khác nhau như các tòa nhà dân dụng, khu công nghiệp và các dự án cơ sở hạ tầng quan trọng.
Thiết bị sử dụng khí SF6 hoặc khí thân thiện với môi trường để cách nhiệt bên trong và các bộ phận mang điện có đầy đủ cấu trúc kín, cách ly hoàn toàn chúng khỏi độ ẩm bên ngoài, bụi, mảnh vụn và động vật nhỏ, loại bỏ nguy cơ ngắn mạch và rò rỉ tại nguồn. Nó cũng tuân thủ nghiêm ngặt các thông số kỹ thuật thiết kế "năm bằng chứng" cho các hệ thống điện, được trang bị cơ cấu vận hành khóa liên động và bảo vệ khóa liên động cơ khí kép cho cửa tủ, ngăn chặn hiệu quả các vấn đề hoạt động sai như đóng mở công tắc khi có tải hoặc vô tình đi vào khoang sống, đảm bảo toàn diện sự an toàn của nhân viên bảo trì.
Tủ thiết bị đóng cắt vòng 22kV SF6 GIS RMU được làm bằng thép tấm cán nguội chất lượng cao hoặc tấm thép tráng nhôm kẽm, được xử lý bằng quy trình phun chống ăn mòn tinh xảo. Nó tự hào có tính cơ học cao sức mạnh, khả năng chống mài mòn và chống ăn mòn, cho phép hoạt động ổn định lâu dài trong nhà và ngoài trời phức tạp môi trường như nhiệt độ cao, độ ẩm cao và bụi. Tốc độ rò rỉ khí hàng năm của bình chứa đầy khí thiết bị đóng cắt là .10,1%, đảm bảo độ ổn định vận hành của thiết bị mạnh mẽ và giảm đáng kể việc bảo trì tiếp theo chi phí.
Sản phẩm áp dụng thiết kế mô-đun chức năng được tiêu chuẩn hóa, cho phép kết hợp miễn phí giữa đầu vào và đầu ra các đơn vị đường dây, các đơn vị PT và các đơn vị biến áp theo nhu cầu phân phối điện tại chỗ, đáp ứng nhu cầu cá nhân hóa yêu cầu cấu hình của các dự án khác nhau. Panel được phân chia khoa học, chuẩn hóa sắp xếp các nút, núm và dụng cụ. Nó đạt tiêu chuẩn với hướng dẫn quy trình vận hành rõ ràng, sơ đồ mô phỏng hệ thống dây điện chính và các biển báo cảnh báo điện áp cao, giảm chi phí đào tạo cho người vận hành và nguy cơ kích hoạt ngẫu nhiên, đạt được hoạt động tiêu chuẩn hóa và đơn giản.
Các công cụ giám sát thông minh tích hợp có thể cảm nhận được áp suất không khí bên trong, nhiệt độ và trạng thái hoạt động của thiết bị theo thời gian thực, báo cáo kịp thời các lỗi và sự bất thường, đạt được cảnh báo sớm thông minh và điều khiển từ xa giám sát. Cấu trúc tích hợp, kín hoàn toàn giúp loại bỏ nhu cầu bảo trì thường xuyên và thay thế các bộ phận, giảm đáng kể khối lượng công việc bảo trì và đạt được hoạt động hiệu quả cao và tiêu thụ điện năng thấp.
Thiết bị đóng cắt chính vòng 22kV SF6 GIS RMU Huajidian đã trải qua nhiều thử nghiệm nghiêm ngặt trong ngành, đảm bảo các thông số tuân thủ, ổn định, đáp ứng tiêu chuẩn trong nước và quốc tế về phân phối điện trung áp thiết bị:
- Điện áp định mức: 12kV/24kV
- Dòng điện định mức: 630A/1250A
- Tần số định mức: 50Hz
- Tần số nguồn chịu được điện áp: 42kV/65kV
- Điện áp chịu xung sét: 75kV/125kV
- Cấp bảo vệ: Buồng gas IP67/Tủ IP4X
- Tỷ lệ rò rỉ gas hàng năm: .10,1% (Tủ chứa gas)
Với cấu trúc nhỏ gọn, độ an toàn và độ ổn định cao, thiết bị này được sử dụng rộng rãi trong nhiều lĩnh vực chính thống khác nhau. kịch bản phân phối điện trung thế:
1. Hỗ trợ đô thị: Khu dân cư đô thị, tổ hợp thương mại, tòa nhà văn phòng, phòng phân phối điện
2. Phân phối điện công nghiệp: Các khu công nghiệp, nhà máy sản xuất Mạng lưới phân phối điện trung áp
3. Lưới điện đô thị: Nâng cấp mạng lưới phân phối điện đô thị và các nút cấp điện mạng vòng
4. Các dự án cơ sở hạ tầng quan trọng: Hệ thống cung cấp điện cho các cơ sở quan trọng như sân bay, đường sắt và bệnh viện
1. Dự án cải tạo lưới điện đô thị/biểu ngữ Nội Mông
Đơn vị chính vòng tròn truyền thống (RMU) ở các khu dân cư cũ ở Ejin Horo Banner, Nội Mông, có tình trạng kém khả năng chống ẩm, chống nước nên dễ bị nước xâm nhập, chập điện vào mùa mưa, thường xuyên ảnh hưởng đến nguồn điện sinh hoạt bình thường của cư dân. Dự án này đã sử dụng các tổ máy chính vòng tròn Huajidian 22kV SF6 GIS RMU RMU ở lô. Dựa vào lớp bảo vệ kín hoàn toàn IP67 và khả năng chống ăn mòn tuyệt vời, nó có khả năng chống nước hiệu quả tích tụ và xói mòn từ môi trường ẩm ướt trong mùa mưa, giải quyết triệt để vấn đề dễ dàng sự cố của thiết bị cũ. Sau khi thiết bị được đưa vào vận hành, tỷ lệ mất điện trên địa bàn giảm 95%, đảm bảo cung cấp điện ổn định, liên tục cho người dân, hoàn thiện thành công đô thị nâng cấp và cải tạo an toàn mạng lưới phân phối.
Câu hỏi 1: Tuổi thọ sử dụng và chu kỳ bảo trì của thiết bị đóng cắt thiết bị chính vòng 22kV SF6 GIS RMU là bao nhiêu?
Trả lời: Thiết bị chính vòng Huajidian RMU này sử dụng cấu trúc chống ăn mòn kín hoàn toàn và lõi chất lượng cao các bộ phận, với tuổi thọ được thiết kế lên tới 30 năm. Nhờ tỷ lệ rò rỉ không khí hàng năm cực thấp 0,1% và thiết kế chống bụi và chống ẩm hoàn toàn khép kín, thiết bị này yêu cầu bảo trì tối thiểu. thường lệ việc kiểm tra chỉ yêu cầu kiểm tra áp suất không khí và tình trạng vận hành sáu tháng một lần và chuyên môn toàn diện cần bảo trì 3-5 năm một lần, giúp giảm đáng kể chi phí bảo trì dài hạn.
Câu hỏi 2: Thiết bị có thể chịu được các điều kiện khắc nghiệt ngoài trời như nhiệt độ cao và độ ẩm cao không?
Đ: Vâng. Tủ thiết bị sử dụng tấm thép mạ nhôm kẽm được phun chống ăn mòn tiêu chuẩn cao quá trình, cung cấp khả năng chống chịu thời tiết và chống ăn mòn tuyệt vời. Các thành phần điện bên trong được trang bị đầy đủ kín và bảo vệ, chống nhiễu hiệu quả từ môi trường khắc nghiệt như nhiệt độ cao, cao độ ẩm, bụi và phun muối. Nó có thể hoạt động ổn định trong khoảng từ -40oC đến + 85oC, thích ứng với công việc phức tạp môi trường ở các khu vực khác nhau của Trung Quốc.
Câu 3: Sản phẩm có hỗ trợ các dịch vụ hướng dẫn cài đặt tại chỗ và tùy chỉnh được cá nhân hóa không?
Đ: Vâng. Là nhà sản xuất và nhà cung cấp chuyên nghiệp, Huajidian có thể cung cấp khả năng tùy chỉnh cá nhân hóa toàn diện bộ phận đầu vào và đầu ra của thiết bị, chức năng giám sát thông minh, thông số bảo vệ và hình thức bên ngoài đánh dấu theo nhu cầu của dự án. Chúng tôi cung cấp dịch vụ một cửa bao gồm toàn bộ vòng đời của dự án, bao gồm thiết kế giải pháp, lắp đặt tại chỗ, vận hành, vận hành và bảo trì cũng như hỗ trợ sau bán hàng. Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi giải quyết tất cả các loại vấn đề tại chỗ trong suốt dự án.
Huajidian tuân thủ triết lý chất lượng "giao hàng không khuyết tật và dịch vụ trọn chu kỳ". Tất cả 22kV SF6 GIS RMUR thiết bị đóng cắt thiết bị chính dạng vòng trải qua quá trình kiểm tra nghiêm ngặt, bao gồm điện áp chịu được tần số nguồn, phóng điện một phần, và tăng nhiệt độ, trước khi rời khỏi nhà máy để đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn ngành và cách sử dụng của dự án yêu cầu. Dựa vào hệ thống sản xuất được tiêu chuẩn hóa và hệ thống hậu mãi toàn diện, chúng tôi cung cấp cho khách hàng với các giải pháp thiết bị phân phối điện tích hợp chuyên nghiệp, hiệu quả và đáng tin cậy, từ thiết kế giải pháp, sản xuất, lắp đặt và vận hành thiết bị cho đến sau bảo trì.
