Hệ thống điện 12kV, 630A
Chứng nhận IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

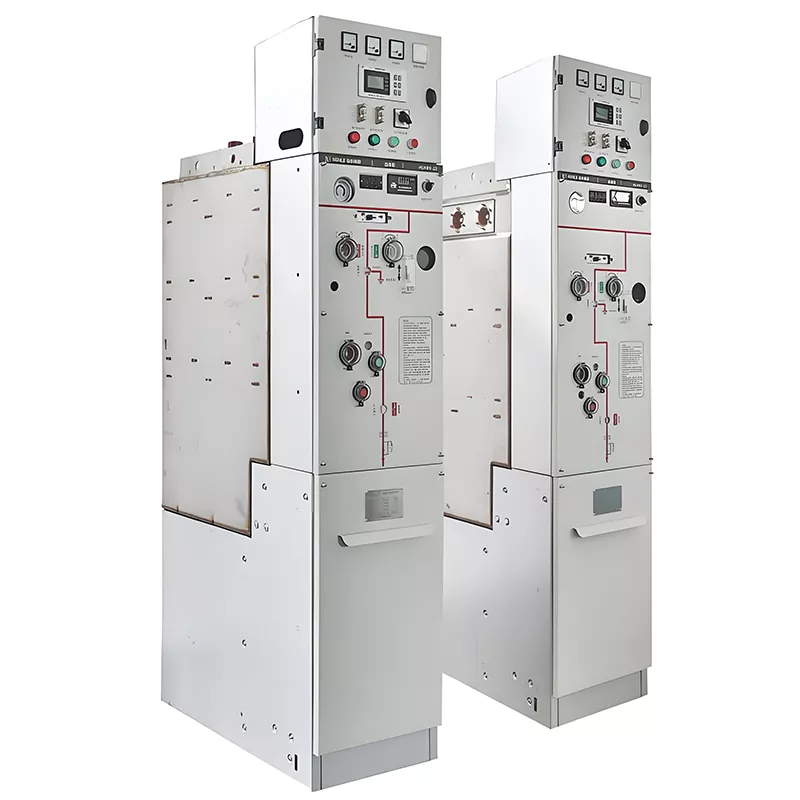

Thiết bị chính vòng cách điện Huajidian Sf6 RMU 11kV là bộ nguồn hoàn chỉnh điện áp cao thân thiện với môi trường thiết bị phân phối đáp ứng tiêu chuẩn quốc gia và tiêu chuẩn ngành, phù hợp với điện áp xoay chiều 3 pha trong nhà 12kV, 50Hz hệ thống phân phối điện. Sản phẩm sử dụng không khí khô và nitơ thân thiện với môi trường thay vì lưu huỳnh cách nhiệt hexafluoride (SF6), đạt được mức phát thải khí nhà kính SF6 bằng 0 trong toàn bộ vòng đời của nó, điều chỉnh với các chính sách môi trường carbon kép.
Thiết bị tích hợp các công tắc tải, công tắc nối đất, bộ đo lường và bảo vệ toàn diện, và mô-đun giám sát thông minh, đạt được khả năng kiểm soát phân phối điện tích hợp, bảo vệ lỗi và dữ liệu giám sát. Với cấu trúc nhỏ gọn, bảo vệ kín hoàn toàn, vận hành không cần bảo trì và thân thiện với môi trường khả năng thích ứng, nó đã được chứng minh trên thị trường trong một thời gian dài và trở thành sản phẩm chủ đạo cho các sản phẩm ít carbon nâng cấp lưới điện, biến nó thành giải pháp nhà cung cấp thiết bị phân phối điện chất lượng cao được ưa chuộng cho ngành kỹ thuật khách hàng.
|
Dự án tham số |
Thông số kỹ thuật |
|
Điện áp định mức |
12kV |
|
Tần số định mức |
50Hz |
|
Xếp hạng hiện tại |
630A |
|
Xếp hạng thời gian ngắn chịu được hiện tại |
20kA, 25kA |
|
Dòng điện ngắn mạch định mức |
20kA, 25kA |
|
Phương tiện cách nhiệt |
Không khí khô / Nitơ có độ tinh khiết cao (Thân thiện với môi trường) |
|
Cấp độ bảo vệ |
IP30 |
|
Cơ chế vận hành |
Lưu trữ năng lượng bằng tay / điện |
|
Độ cao áp dụng |
1000m |
|
Nhiệt độ môi trường hoạt động |
-10oC ~ +40oC |
|
Cuộc sống phục vụ |
Hơn 30 năm |
Thiết bị hỗ trợ nhiều chế độ cấp nguồn, bao gồm mạng vòng, cấp nguồn một đầu và cấp nguồn kép, cho phép phân đoạn đường dây, kết nối lưới và chuyển đổi nguồn điện nhanh chóng. Điều này có hiệu quả tránh được sức mạnh quy mô lớn mất điện và đảm bảo cung cấp điện liên tục, ổn định cho mạng lưới phân phối điện đô thị, khu công nghiệp và dự án năng lượng mới.
Thiết bị bảo vệ tích hợp tích hợp nhiều chức năng bảo vệ, bao gồm quá dòng tức thời, bảo vệ thứ tự không, quá áp, thiếu điện áp và mất pha. Nó có thể nhanh chóng ngắt kết nối các đường dây bị lỗi trong mili giây, ngăn chặn sự lan truyền lỗi và cải thiện đáng kể sự an toàn và ổn định của lưới điện hoạt động.
Thiết bị chính vòng cách điện SF6 RMU 11kV được trang bị mô-đun thu thập dữ liệu có độ chính xác cao, thu thập dữ liệu thời gian thực về điện áp, dòng điện, nguồn và trạng thái chuyển đổi của thiết bị. Nó hỗ trợ giao tiếp từ xa, nền giám sát và cảnh báo lỗi tự động, cho phép vận hành thông minh không cần giám sát của thiết bị phân phối điện.
Loại bỏ hoàn toàn công nghệ cách nhiệt khí nhà kính SF6, sử dụng không khí khô và nitơ không độc hại, không ô nhiễm làm phương tiện cách nhiệt, đạt được lượng khí thải nhà kính bằng không. Điều này giải quyết các vấn đề về môi trường như gas rò rỉ và khó tái chế trong thiết bị truyền thống, đơn giản hóa việc đánh giá tác động môi trường của dự án quy trình và tuân thủ đầy đủ các yêu cầu bảo vệ môi trường quốc gia và phát triển carbon kép.
Áp dụng cấu trúc thẳng đứng, tích hợp, mô-đun và nhỏ gọn, nó được chia thành khu vực điều khiển thiết bị phía trên, khu vực vận hành công tắc ở giữa và khu vực kết nối cáp phía dưới. Tủ được gia công CNC, đảm bảo độ cứng vững cao và mức độ bảo vệ. Thể tích của tủ đơn nhỏ hơn nhiều so với các tủ mạch vòng truyền thống, tiết kiệm nhiều hơn hơn 30% không gian lắp đặt. Nó hỗ trợ mở rộng linh hoạt với nhiều mạch và phù hợp với giới hạn các kịch bản lắp đặt như trạm biến áp đúc sẵn và phòng phân phối nhỏ.
Thiết bị chính vòng cách điện SF6 RMU 11kV được trang bị cơ cấu khóa liên động năm lần cơ điện kép để ngăn chặn năm hoạt động sai lầm chính: mở và đóng khi có tải, vô tình mở và đóng cầu dao, nối dây nối đất khi đang mang điện, đóng và cấp điện cho các công tắc nối đất và vô tình đi vào các ngăn tràn đầy năng lượng. Cửa tủ, công tắc, cơ cấu tiếp đất được khóa liên động, ngăn chặn việc mở tủ khi đang di chuyển. tràn đầy sinh lực, đảm bảo an toàn toàn diện cho nhân viên bảo trì.
Bộ chuyển mạch lõi sử dụng cấu trúc hộp khí kín hoàn toàn, không cần nạp lại hoặc bảo trì lớp cách điện khí trong suốt thời gian sử dụng của nó. Không bị ảnh hưởng bởi độ ẩm bên ngoài, bụi hoặc ngưng tụ, nó phù hợp với nhiều loại điều kiện vận hành trong nhà phức tạp, giảm đáng kể chi phí bảo trì và thay thế khí sau này. các tuổi thọ của thiết bị có thể đạt tới hơn 30 năm.
Số lượng mạch vào và ra, thông số bảo vệ, cấu hình liên lạc và tủ kích thước có thể được tùy chỉnh theo yêu cầu của dự án, cung cấp giải pháp phân phối điện độc quyền cho kỹ thuật đô thị, sản xuất năng lượng mới và các kịch bản tiêu thụ điện công nghiệp. Tất cả các sản phẩm có đã vượt qua thử nghiệm điển hình, đáp ứng các tiêu chuẩn quốc gia và có thể được chấp nhận và kết nối thành công với lưới điện bởi cơ quan có thẩm quyền.
Dự án lưới điện xanh Qujing Vân Nam
Dự án này là dự án nâng cấp và cải tạo mạng lưới phân phối điện đô thị. Huajidian thân thiện với môi trường các tổ máy vòng tròn thay thế các tổ máy vòng SF6 truyền thống và được áp dụng cho các liên kết phân phối chuyển mạch đô thị trạm. Đặc tính không phát thải và không cần bảo trì của sản phẩm giúp giảm lượng khí thải carbon một cách hiệu quả và áp lực vận hành và bảo dưỡng lưới điện. Thiết bị đã trải qua hai năm hoạt động ổn định trong điều kiện điều kiện làm việc ẩm ướt và phức tạp, đạt được nguồn cung cấp điện ổn định và giám sát thông minh nguồn điện đô thị mạng lưới phân phối, tạo ra một tiêu chuẩn trình diễn lưới điện có hàm lượng carbon thấp trong khu vực.
Câu hỏi 1: Hiệu suất của các thiết bị chính vòng cách điện bằng khí khô/nitơ có thể cạnh tranh với các thiết bị chính vòng SF6 truyền thống không?
A1: Hiệu suất đáp ứng đầy đủ các tiêu chuẩn và thậm chí còn thuận lợi hơn. Sử dụng thiết bị chính vòng 11kV Huajidian Công nghệ cách nhiệt khí thân thiện với môi trường có độ tinh khiết cao. Hiệu suất cách nhiệt, khả năng chịu ngắn mạch của chúng công suất, khả năng cắt đều đạt tiêu chuẩn quốc gia 12kV cho thiết bị phân phối điện, phù hợp với hiệu suất của thiết bị SF6 truyền thống. Nó tránh được các vấn đề về lão hóa, rò rỉ và ô nhiễm khí SF6, dẫn đến khả năng thích ứng môi trường mạnh mẽ hơn, tuổi thọ dài hơn và hiệu suất tổng thể vượt trội so với sản phẩm truyền thống.
Câu hỏi 2: Thiết bị chính dạng vòng cách nhiệt thân thiện với môi trường có cần kiểm tra và bảo trì khí thường xuyên không?
A2: Không cần bảo dưỡng gas định kỳ. Hộp khí lõi sử dụng cấu trúc tích hợp, kín hoàn toàn, cung cấp bảo vệ rò rỉ suốt đời và loại bỏ nhu cầu nạp lại. Không giống như thiết bị SF6 truyền thống yêu cầu kiểm tra áp suất thường xuyên, phát hiện rò rỉ và bổ sung khí, thiết bị này chỉ yêu cầu thực hiện định kỳ hàng ngày kiểm tra, giảm đáng kể chi phí bảo trì sau này và đầu tư nhân lực.
Câu hỏi 3: Thiết bị chính vòng cách điện SF6 RMU 11kV có thể thích ứng với các điều kiện phức tạp trong nhà như độ ẩm cao và mức độ bụi cao?
A3: Có, nó có thể. Thiết bị có chỉ số bảo vệ cao IP30 và hộp gas kín hoàn toàn có thể cách ly hoàn toàn bụi bên ngoài, độ ẩm và ngưng tụ. Nó có thể hoạt động ổn định trong môi trường từ -10oC đến +40oC, không bị ảnh hưởng do độ ẩm trong nhà và tích tụ bụi, khiến nó phù hợp với các tình huống phức tạp như điện ngầm phòng phân phối và trạm biến áp thông gió kém.
Huajidian đã tham gia sâu vào hoạt động R&D và sản xuất nguồn điện cao áp thân thiện với môi trường thiết bị phân phối trong hơn một thập kỷ. Sở hữu nhà máy sản xuất đạt tiêu chuẩn, hiện đại, đầy đủ các thiết bị thiết bị kiểm tra chuyên nghiệp và đội ngũ R&D kỹ thuật trưởng thành, cho phép công ty phát triển và thiết bị cốt lõi sản xuất hàng loạt.
Tất cả các sản phẩm của nó đã vượt qua thử nghiệm nghiêm ngặt và chứng nhận của ngành và được sử dụng rộng rãi trong điện lực quốc gia lưới điện, năng lượng mới và các dự án cơ sở hạ tầng thành phố. Thương hiệu cung cấp dịch vụ một cửa, toàn diện bao gồm các giải pháp tùy chỉnh, sản xuất, lắp đặt và vận hành tại chỗ cũng như bảo trì sau bán hàng. Tuân thủ triết lý sản phẩm về an toàn xanh và hiệu quả chi phí cao, Huajidian cung cấp tổng thể đáng tin cậy giải pháp thiết bị phân phối điện cho người dùng trên toàn thế giới.
