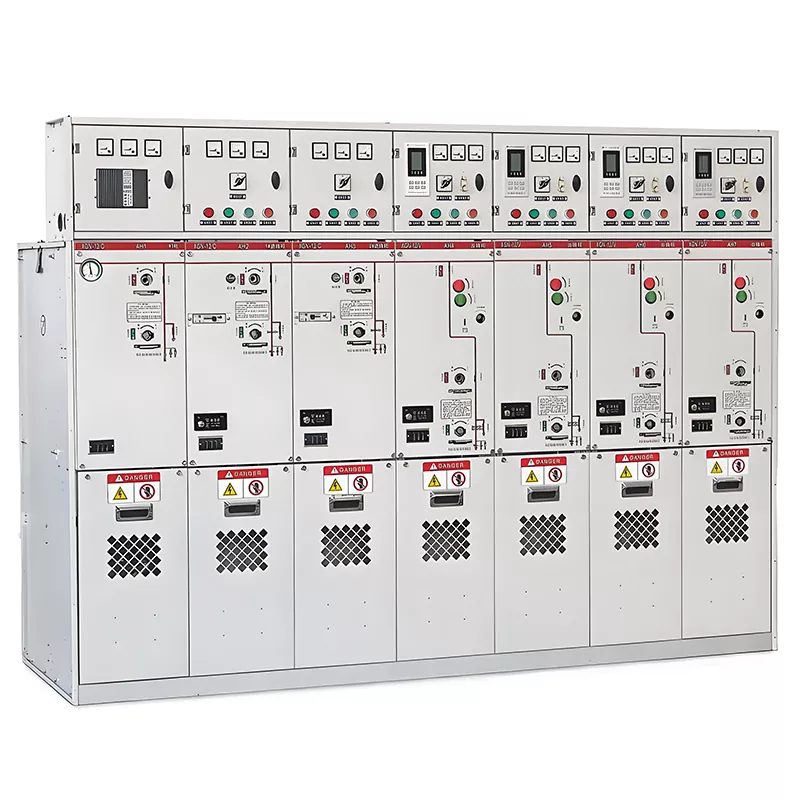

Thiết bị đóng cắt cách điện bằng khí 33kV SF6 GIS

An toàn điện và cung cấp điện liên tục là những yêu cầu thiết yếu, lâu dài của nền công nghiệp hiện đại. và hệ thống điện dân dụng, trong đó các loại thiết bị đóng cắt khác nhau có nhiệm vụ quan trọng là đảm bảo sự ổn định vận hành lưới điện. Tập đoàn Huajidian đã dành nhiều năm cho hoạt động R&D chuyên sâu về điện áp trung bình đến cao thế thiết bị chuyển mạch. Quá trình phát triển Thiết bị đóng cắt cách điện bằng khí GIS 33kV SF6 bắt nguồn từ cơ sở tiền tuyến rộng khắp kinh nghiệm vận hành và bảo trì được nhóm sản phẩm tích lũy theo thời gian—đặc biệt là về hiệu suất trong các điều kiện khắc nghiệt liên quan đến nhiệt độ cao và thấp, mức bụi cao và các hoạt động chuyển đổi thường xuyên.

Thiết bị đóng cắt cách điện bằng khí GIS 33kV SF6 khởi hành từ kiến trúc cách điện ngoài trời truyền thống, thay vào đó áp dụng một vỏ kim loại bọc thép được bao bọc hoàn toàn chứa đầy khí cách điện SF6. Nó tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia GB3906 và tiêu chuẩn công nghiệp toàn cầu IEC298, có xếp hạng bảo vệ IP2X tiêu chuẩn có thể được tùy chỉnh và được nâng cấp lên IP4X dựa trên yêu cầu cụ thể của dự án. Tất cả các thành phần sống bên trong được cách ly hoàn toàn với môi trường bên ngoài, từ đó ngăn ngừa các sự cố ngắn mạch do sự xâm nhập của vật lạ và thiết lập một rào cản an toàn kép cho cả người vận hành tại chỗ và cơ sở hạ tầng lưới điện.

Về cấu hình cách điện, bất cứ khi nào khe hở cách điện không khí - dù là pha-pha hay pha-đất—nằm trong phạm vi 125mm, thiết bị được trang bị trụ cách điện bằng gốm có khả năng chịu nén sức mạnh ≥8000N. Điều này đảm bảo hiệu suất cách nhiệt ổn định trong nhiều điều kiện môi trường, đặc biệt là trong phạm vi nhiệt độ từ -25°C đến +40°C và ở độ cao lên tới 1.000 mét. Là một địa phương đáng tin cậy nhà cung cấp, Huajidian tận dụng phản hồi hiện trường được thu thập từ hàng nghìn dự án kỹ thuật điện—cả trong nước và quốc tế—để liên tục tối ưu hóa cơ cấu sản phẩm và cải tiến việc lựa chọn thành phần.

Ưu điểm sản phẩm cốt lõi

1. Bảo vệ an toàn toàn diện: Được trang bị tiêu chuẩn với chức năng khóa liên động "Năm phòng ngừa"

An toàn là nền tảng của thiết bị phân phối điện trung thế. Thiết bị đóng cắt GIS Huajidian 33kV SF6 dựa trên một cấu trúc khóa liên động cơ học chính xác để thực hiện các chức năng khóa liên động "Năm phòng ngừa" bắt buộc:

1.1. Ngăn chặn việc vô tình mở hoặc đóng cầu dao;

1.2. Ngăn chặn việc vận hành bộ ngắt kết nối (bộ cách ly) khi có tải;

1.3. Ngăn chặn việc nối dây nối đất vào mạch đang mang điện;

1.4. Ngăn chặn việc đóng cầu dao (cấp điện cho đường dây) trong khi nối dây nối đất;

1.5. Ngăn chặn nhân viên vô tình đi vào khoang đang có điện.

Toàn bộ hệ thống khóa liên động cơ học sử dụng cấu trúc khóa bắt buộc, thụ động. Điều này về cơ bản loại bỏ các mối nguy hiểm về an toàn do sơ suất vận hành của con người gây ra, từ đó làm giảm tỷ lệ xảy ra sự cố an toàn tại chỗ tai nạn—một lý do chính khiến sản phẩm này được áp dụng rộng rãi ở nhiều cơ sở hạ tầng công cộng, công nghiệp và các dự án khai thác mỏ.

2. Cấu trúc mô đun, nhỏ gọn: Tạo điều kiện cho việc lắp đặt và bảo trì dễ dàng

Tủ thiết bị, các bộ phận cốt lõi và cơ chế vận hành có thiết kế dạng mô-đun tách rời. Điều này đáng kể rút ngắn thời gian lắp ráp tại chỗ và đơn giản hóa các công việc bảo trì định kỳ về lâu dài. Người dùng có thể chọn—dựa trên yêu cầu cụ thể—máy cắt chân không loại tách ZN28A-12 hoặc mạch chân không ZN63-12 (VS1) máy cắt, kết hợp với cơ chế vận hành bằng điện từ hoặc bằng lò xo, để phù hợp với các tình huống vận hành khác nhau liên quan đến các tần số chuyển mạch khác nhau. Thiết kế tủ nhỏ gọn chiếm ít diện tích sàn, tiết kiệm hiệu quả không gian kỹ thuật dân dụng trong trạm biến áp. Nó đặc biệt phù hợp cho việc xây dựng không gian hạn chế môi trường, chẳng hạn như trang bị thêm các phòng phân phối nhỏ ở các khu đô thị cũ hoặc xây dựng trạm chuyển mạch ngầm.

3. Giao diện dành riêng cho mở rộng thông minh: Sẵn sàng cho việc phát triển lưới điện thông minh trong tương lai

Không giống như thiết bị đóng cắt truyền thống chỉ phục vụ các chức năng truyền tải và phân phối điện cơ bản, hệ thống GIS 33kV SF6 này Thiết bị đóng cắt cách điện bằng khí có các khe lắp bên trong dành riêng cho cảm biến và thiết bị bảo vệ rơle, cho phép để tích hợp liền mạch với các hệ thống giám sát từ xa để tự động hóa lưới điện. Sau khi có các thành phần giám sát tương thích được cài đặt, thiết bị có thể thu thập dữ liệu vận hành theo thời gian thực, đưa ra cảnh báo sớm cho thiết bị tiềm ẩn lỗi và cho phép điều khiển thông minh từ xa. Điều này đảm bảo người dùng không cần phải thay thế toàn bộ thiết bị đóng cắt đơn vị trong quá trình nâng cấp lưới điện thông minh trong tương lai, mang lại nhiều không gian cho việc mở rộng và tiến bộ công nghệ trong tương lai.

Thông số kỹ thuật chi tiết

Lưu ý: Có thể điều chỉnh các thông số cách điện, điện áp chịu đựng và khả năng cắt của tổ máy 33kV hoàn chỉnh để phù hợp với các tiêu chuẩn của lưới điện địa phương của khách hàng và môi trường vận hành tại chỗ cụ thể. Tất cả đã hoàn thành sản phẩm trải qua quá trình kiểm tra nghiêm ngặt tại nhà máy tại cơ sở sản xuất tiêu chuẩn của Huajidian trước khi xuất xưởng.

Phạm vi ứng dụng

Thiết bị đóng cắt cách điện bằng khí GIS 33kV SF6 phù hợp lý tưởng cho các ứng dụng liên quan đến chuyển mạch thường xuyên hoạt động. Nó được triển khai rộng rãi trong các trung tâm mạng lưới phân phối đô thị, trạm chuyển mạch quy mô nhỏ, ngầm hệ thống cung cấp điện đường hầm, cơ sở công nghiệp và khai thác mỏ, khu phức hợp thương mại quy mô lớn, sân bay và tàu điện ngầm trạm biến áp phân phối, bệnh viện cấp 3A và các công trình phân phối điện hỗ trợ sân vận động thể thao.

Nghiên cứu điển hình: Dự án trạm biến áp cho một khu phức hợp thương mại lớn ở thủ phủ tỉnh Bắc Trung Quốc

Tọa lạc tại một tỉnh lỵ phía Bắc Trung Quốc, khu thương mại lớn này tích hợp trung tâm mua sắm, văn phòng hạng A tòa nhà và bãi đỗ xe ngầm. Hệ thống lạnh, thang máy và an toàn cháy nổ của trung tâm mua sắm thiết bị yêu cầu nguồn điện liên tục, không bị gián đoạn 24 giờ. Nguyên bản, cách nhiệt bằng không khí cũ của dự án thiết bị đóng cắt từ lâu đã dễ bị ảnh hưởng bởi bụi và độ ẩm dẫn đến việc phải thường xuyên cách điện các lỗi suy thoái. Vào năm 2024, chủ dự án loại bỏ dần các thiết bị lỗi thời và mua lô 12 chiếc Huajidian Đơn vị GIS 33kV SF6.

Sau 18 tháng vận hành liên tục—kéo dài cả mùa hè và mùa đông—thiết bị đã chứng minh được khả năng kết quả thực hiện sau:

1. Không xảy ra lỗi liên quan đến đoản mạch hoặc đánh thủng cách điện trong suốt thời gian vận hành;

2. Hệ thống khóa liên động cơ học “Năm phòng ngừa” hoạt động đáng tin cậy, đảm bảo chuyển mạch linh hoạt và an toàn hoạt động trong quá trình sử dụng hàng ngày;

3. Thiết kế nhỏ gọn của tủ thiết bị đóng cắt giúp giảm thiểu yêu cầu về mặt kỹ thuật dân dụng cho việc phân phối phòng tăng 28%, giúp tiết kiệm đáng kể chi phí cơ sở hạ tầng dự án;

4. Các giao diện thông minh đặt trước đã được tích hợp thành công với nguồn điện từ xa của khu thương mại nền tảng giám sát, cho phép truy cập từ xa và xem dữ liệu vận hành thiết bị theo thời gian thực.

Dựa trên kết quả hoạt động vượt trội này, tổng thầu của dự án đã ký kết hợp tác khung thỏa thuận với Huajidian về việc cung cấp thiết bị trạm biến áp cho hai khu thương mại mới được xây dựng bổ sung công viên.

Định hướng phát triển thông minh trong tương lai

Được thúc đẩy bởi sự phát triển nhanh chóng của lưới điện thông minh trên toàn cầu, Huajidian tiếp tục lặp lại và cải tiến SF6 33kV của mình Dòng sản phẩm GIS, nâng cấp các dịch vụ của mình theo hướng thông minh hơn, số hóa và tính bền vững với lượng carbon thấp. Thế hệ tiếp theo của các mô hình được tối ưu hóa sẽ đạt tiêu chuẩn với tính năng giám sát mật độ khí SF6 trực tuyến tích hợp, thời gian thực phát hiện phóng điện cục bộ và các mô-đun truyền dữ liệu dựa trên đám mây. Điều này cho phép các nhóm vận hành và bảo trì để chuyển từ kiểm tra ngoại tuyến định kỳ sang bảo trì thông minh, có tính dự đoán. Nhờ tính năng "cắm và chạy" thiết kế có giao diện dành riêng, khách hàng có thể trang bị thêm thiết bị hiện có—ngay cả những thiết bị đã mua và được lắp đặt—với các phụ kiện thông minh này tại chỗ mà không cần phải tháo dỡ hoặc thay thế toàn bộ thiết bị đóng cắt tủ. Cách tiếp cận này tối đa hóa lợi tức đầu tư thiết bị ban đầu của khách hàng.

Câu hỏi thường gặp

Q1: Đối với các dự án chuyên biệt ở vùng ven biển có đặc điểm là độ ẩm cao và sương muối, Huajidian có thể tùy chỉnh không đánh giá bảo vệ và cơ chế vận hành cho thiết bị đóng cắt GIS 33kV SF6 của nó?

A1: Vâng, chúng tôi có thể. Ngoài xếp hạng bảo vệ IP2X và IP4X tiêu chuẩn của chúng tôi, chúng tôi còn cung cấp bản nâng cấp lên vỏ IP54 được thiết kế đặc biệt để chống lại sự ngưng tụ và sương muối trong môi trường ven biển, độ ẩm cao. Hơn nữa, khách hàng có thể lựa chọn giữa cơ chế vận hành bằng lò xo và cơ chế vận hành điện từ, tùy thuộc vào đặc điểm cụ thể yêu cầu về tần số vấp và điều kiện cung cấp điện tại nơi lắp đặt. Tất cả các giải pháp tùy chỉnh đều trải qua thử nghiệm mô phỏng nghiêm ngặt trước khi sản xuất để đảm bảo hiệu suất tối ưu.

Câu hỏi 2: Trong điều kiện hoạt động bình thường, tuổi thọ của khí SF6 bên trong tủ là bao nhiêu và nó có yêu cầu không? bổ sung thường xuyên?

A2: Trong điều kiện vận hành tiêu chuẩn—được định nghĩa là nhiệt độ từ -25°C đến +40°C và độ cao không quá hơn 1.000 mét—khí SF6 trong tủ kín hoàn toàn của chúng tôi vẫn có hiệu quả trong hơn 10 năm, không cần bổ sung thường xuyên. Khách hàng chỉ cần thực hiện kiểm tra mật độ khí định kỳ hàng năm; bổ sung khí là chỉ được yêu cầu sau một cuộc đại tu lớn liên quan đến việc tháo dỡ tủ.

Câu 3: Đối với khách hàng nước ngoài mua thiết bị GIS Huajidian này, bạn có thể cung cấp hướng dẫn lắp đặt tại chỗ và dịch vụ bảo trì sau bán hàng?

A3: Chúng tôi cung cấp miễn phí hướng dẫn cài đặt bằng tiếng Anh và hỗ trợ kỹ thuật trực tuyến từ xa. cho các đơn đặt hàng ở nước ngoài quy mô lớn—đặc biệt là những đơn hàng liên quan đến một lần mua từ 20 đơn vị trở lên—chúng tôi có thể gửi đi kỹ sư điện chuyên nghiệp đến địa điểm dự án để đào tạo lắp đặt, phù hợp với các điều khoản của hợp đồng.

Huajidian vẫn kiên định với triết lý ưu tiên an toàn trong R&D thiết bị. Mỗi 33kV SF6 Thiết bị đóng cắt cách điện bằng khí trải qua quá trình kiểm soát chất lượng nghiêm ngặt trong toàn bộ vòng đời sản xuất—từ kiểm tra nguyên liệu thô khi đến cơ sở của chúng tôi để kiểm tra lần cuối thành phẩm trước khi lô hàng. Bằng cách lựa chọn các sản phẩm GIS của Huajidian, bạn đang chọn sự đảm bảo cho hệ thống điện ổn định, lâu dài hoạt động. Chúng tôi hoan nghênh các yêu cầu từ các nhà thầu EPC, nhà điều hành lưới điện và nhà phân phối toàn cầu về báo giá, bản vẽ kỹ thuật, và các giải pháp tùy chỉnh.
