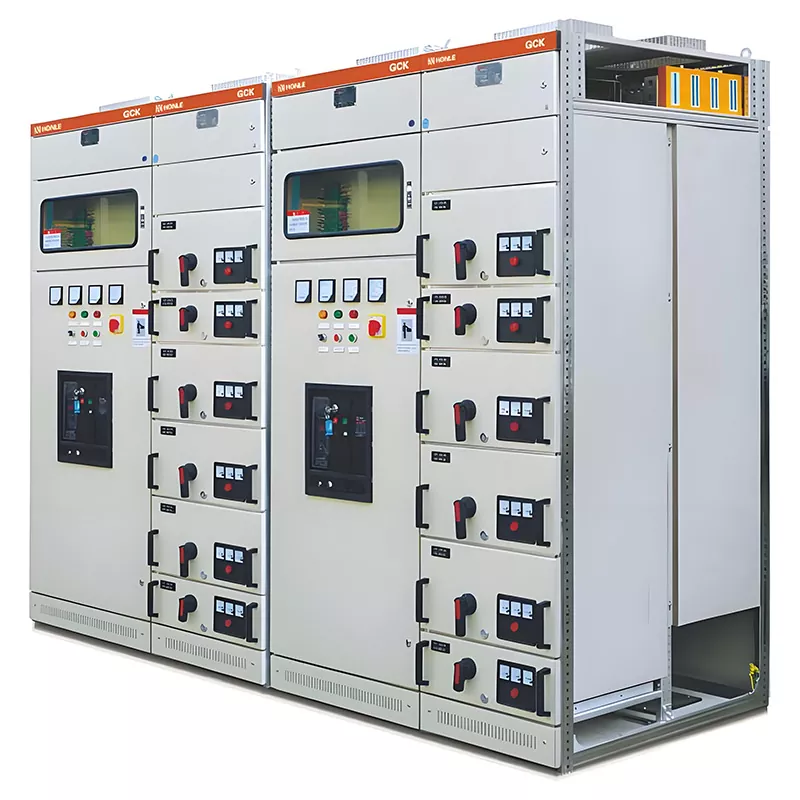

Thiết bị đóng cắt điện áp thấp GCK

Thiết bị đóng cắt điện áp thấp HUAJIDIAN GCK sử dụng thiết kế ngăn kéo có thể kéo ra để dễ dàng bảo trì. Nó cho phép cấu hình linh hoạt—bao gồm tủ cấp nguồn vào, tủ ngăn kéo cấp liệu và tủ đo sáng—để xử lý việc điều khiển khởi động/dừng động cơ và bảo vệ ngắn mạch/quá tải. Đây là giải pháp điện áp thấp mô-đun chủ đạo dành cho các phòng phân phối điện công suất cao.

Là nhà cung cấp đáng tin cậy các giải pháp phân phối điện toàn diện, chúng tôi cung cấp nhiều dịch vụ tùy chỉnh giá trị gia tăng khác nhau: kích thước tủ không chuẩn, xử lý chống ăn mòn/chống ẩm chuyên dụng và tích hợp các mô-đun giám sát năng lượng trực tuyến và liên lạc từ xa. Chúng tôi cũng cung cấp các khảo sát địa điểm trước dự án miễn phí để đảm bảo thiết bị phù hợp với cách bố trí tải của địa điểm.

Mỗi thiết bị đều có chứng nhận 3C, chứng nhận phù hợp của nhà máy và sơ đồ hệ thống chính. Tấm kim loại của tủ được bảo hành 2 năm, trong khi các bộ phận bên trong tuân thủ các tiêu chuẩn bảo hành ban đầu của nhà sản xuất; chúng tôi cũng cung cấp tư vấn kỹ thuật trọn đời và cung cấp phụ tùng thay thế.

Kịch bản ứng dụng

1. Nhà máy công nghiệp, nhà máy hóa chất, nhà xưởng ven biển bị nhiễm mặn

2. Tổ hợp thương mại và cao ốc văn phòng lớn

3. Dự án đường sắt đô thị và hầm ngầm tiện ích đô thị

4. Khu vực điều khiển động cơ tập trung và phòng đo đếm/phân phối điện trong các khu công nghiệp

NGƯỜI MẪU

Thông số kỹ thuật điện lõi

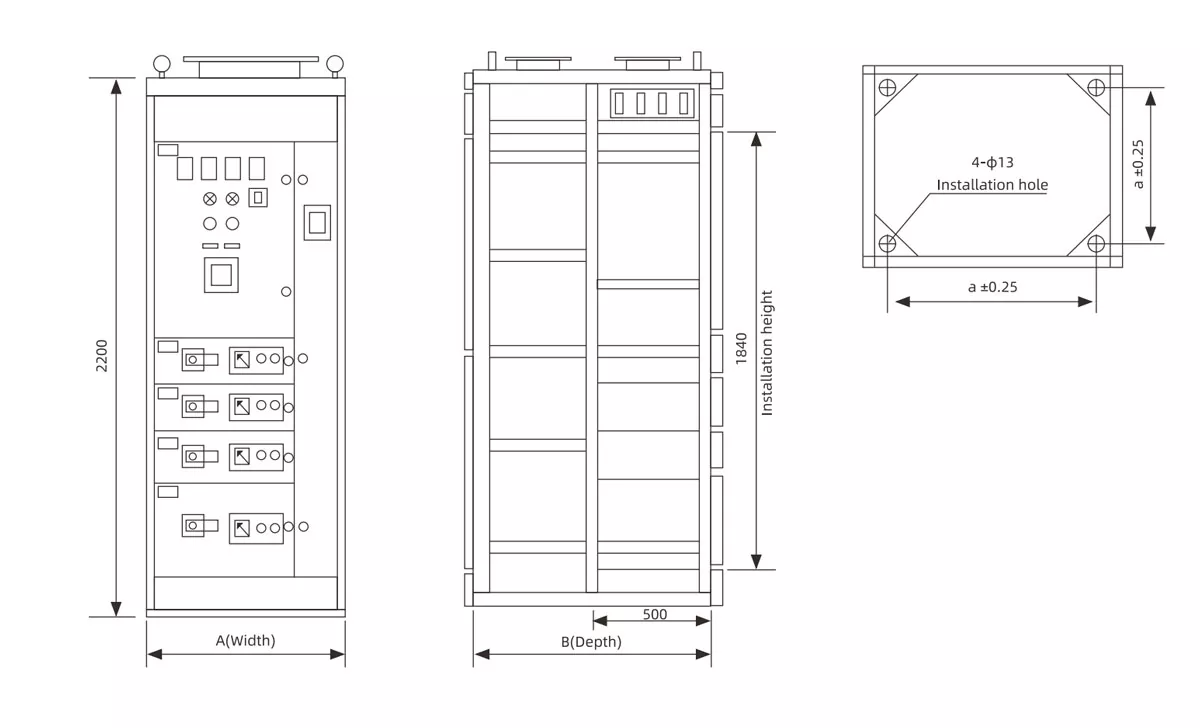

Thiết kế kết cấu và các tính năng chính

1. Tủ lắp ráp bu lông định hình 8MF (Không hàn)

Tủ được lắp ráp bằng profile và bu lông định hình nguội 8MF tiêu chuẩn, tạo thành khung không mối hàn có độ bền cơ học cao có khả năng chịu được biến dạng do lực điện từ ngắn mạch gây ra.

Các tấm tủ được làm bằng thép cán nguội, được xử lý bằng phương pháp tẩy gỉ, photphat và phun tĩnh điện epoxy cho khả năng chống ăn mòn và lão hóa vượt trội, đảm bảo độ bền không bị rỉ sét hay bong tróc sơn khi sử dụng lâu dài trong các phòng phân phối. Các phần cắt mô-đun được đặt trước để tạo điều kiện cho việc nâng cấp và sửa đổi trong tương lai.

2. Ngăn kéo khóa liên động an toàn ba vị trí

- Vị trí phục vụ: Ngăn kéo được lắp đầy đủ; cả mạch điều khiển chính và phụ đều được kết nối, cho phép hoạt động bình thường.

- Vị trí kiểm tra: Mạch chính đã ngắt; mạch thứ cấp được cấp điện để thử nghiệm/vận hành mà không cần điều khiển tải hạ lưu.

- Vị trí ngắt kết nối: Ngăn kéo được rút hoàn toàn; cả mạch chính và mạch thứ cấp đều được ngắt điện, đảm bảo an toàn cho việc bảo trì và thay thế linh kiện.

Được trang bị cơ chế khóa cơ giúp ngăn chặn việc rút cưỡng bức trong khi ngăn kéo được cấp điện, loại bỏ các mối nguy hiểm về an toàn.

Ưu điểm sản phẩm cốt lõi

1. Chi phí mở rộng và trang bị thêm công suất thấp hơn

Thông số kỹ thuật của ngăn kéo được tiêu chuẩn hóa cho phép tăng thêm khả năng tải chỉ bằng cách lắp đặt thêm các mô-đun ngăn kéo—mà không cần sửa đổi khung tủ chính—dẫn đến chi phí trang bị thêm thấp hơn nhiều so với chi phí trang bị thêm cho tủ GGD loại cố định.

2. Sử dụng không gian cao hơn

Với kích thước bên ngoài giống hệt nhau, thiết bị đóng cắt điện áp thấp GCK chứa được nhiều mạch điện ra hơn 60% so với tủ cố định, giảm diện tích cần thiết của phòng phân phối điện và tiết kiệm chi phí kỹ thuật dân dụng.

3. Khả năng thích ứng môi trường mạnh mẽ

Các mẫu tiêu chuẩn phù hợp với môi trường trong nhà thông thường; tủ chống ăn mòn IP54 tùy chỉnh hiện có sẵn cho các điều kiện khắc nghiệt như nhà máy hóa chất, đường hầm tiện ích ngầm và khu vực ven biển có mức độ tiếp xúc với sương muối cao.

4. Hỗ trợ nâng cấp thông minh

Các mô-đun để liên lạc từ xa và giám sát mức tiêu thụ năng lượng trực tuyến có thể được thêm vào để cho phép tải lên dữ liệu và cảnh báo lỗi từ xa, tạo điều kiện chuyển đổi kỹ thuật số cho các nhà máy thông minh và tòa nhà thông minh.

Ví dụ về dự án trong thế giới thực

Trường hợp 1: Nhà máy hóa chất mịn ven biển ở Sơn Đông

Do độ ẩm cao và sự ăn mòn do sương muối nghiêm trọng, nhà máy đã mua 32 bộ thiết bị đóng cắt điện áp thấp GCK chống ăn mòn IP54 tùy chỉnh của HUAJIDIAN. Với lớp phủ chống ăn mòn dày và thiết kế ngăn kéo kín, các thiết bị này đã hoạt động liên tục trong bốn năm mà không bị rỉ sét hoặc suy giảm khả năng cách nhiệt. Động cơ trên các dây chuyền sản xuất riêng lẻ có thể được rút ra để bảo trì mà không bị mất điện trên toàn nhà máy, giảm 70% tổn thất liên quan đến thời gian ngừng hoạt động so với các tủ cố định trước đây.

Trường hợp 2: Tòa nhà văn phòng thương mại 38 tầng ở Giang Tô

Phòng phân phối điện ngầm được trang bị 18 tủ điện tiêu chuẩn IP30, xử lý phân phối điện cho hệ thống HVAC, thang máy, chiếu sáng, thiết bị phòng cháy chữa cháy. Bố trí ngăn kéo mật độ cao giúp tiết kiệm gần 20 m2 không gian kỹ thuật dân dụng trong phòng phân phối điện; được trang bị mô-đun giám sát mức tiêu thụ năng lượng, ban quản lý tài sản có thể xem dữ liệu điện theo thời gian thực để tối ưu hóa việc sử dụng cao điểm/thấp điểm và giảm chi phí điện.

Câu hỏi thường gặp

Câu hỏi 1: Thiết bị đóng cắt hạ thế GCK có thể sử dụng trong các nhà máy hóa chất hoặc khu vực ven biển có môi trường phun muối không?

Đ1: Có. Hiện có sẵn các phiên bản có mức độ bảo vệ cao (IP40, IP54), bao gồm tủ phủ epoxy dày, ngăn kéo kín và xử lý bề mặt chống phun muối, khiến chúng phù hợp với các xưởng hóa chất, đường hầm tiện ích ngầm và các cơ sở ven biển; phiên bản IP30 tiêu chuẩn chỉ phù hợp với các phòng phân phối điện trong nhà khô ráo không có khí ăn mòn.

Câu hỏi 2: Sự khác biệt giữa thiết bị đóng cắt rút GCK và thiết bị đóng cắt cố định GGD về việc mở rộng công suất và số lượng mạch điện ra là gì?

Trả lời 2: Có hai điểm khác biệt chính: Thứ nhất, ngăn kéo GCK được tiêu chuẩn hóa; việc thêm tải mới chỉ cần lắp thêm một ngăn kéo mà không cần sửa đổi khung tủ, dẫn đến chi phí sửa đổi thấp hơn một nửa so với các thiết bị GGD. Thứ hai, đối với các tủ có cùng kích thước, số mạch đi ra tăng 60%, giảm đáng kể đầu tư xây dựng dân dụng cho phòng phân phối điện.
