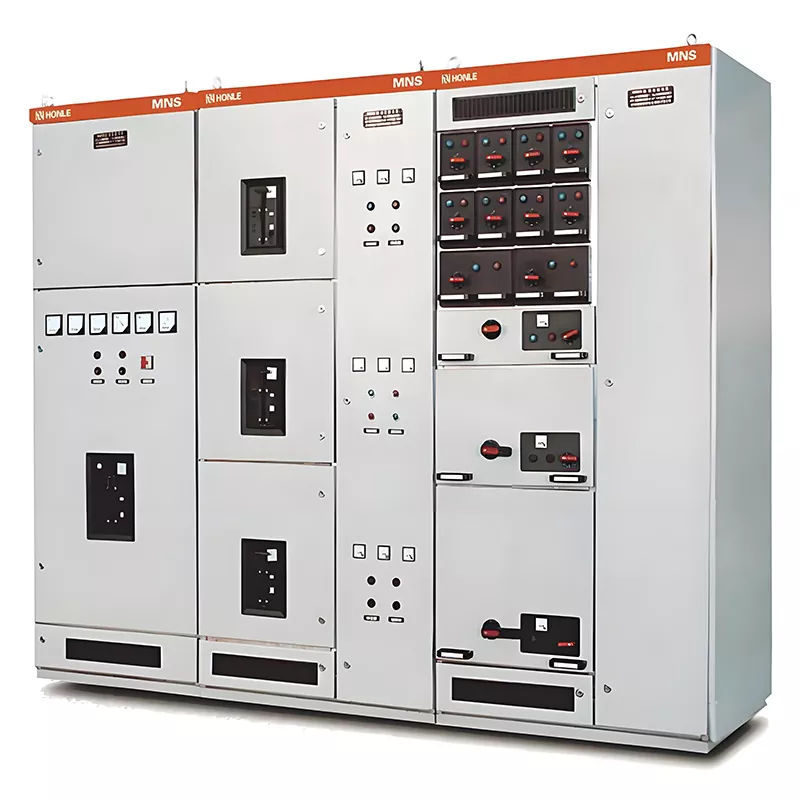

Thiết bị đóng cắt điện áp thấp MNS

Phân phối điện ổn định là nền tảng cho sự vận hành thông suốt của các nhà máy, tòa nhà; thiết bị đóng cắt rút điện áp thấp quyết định trực tiếp đến độ an toàn, hiệu quả vận hành và mức độ thông minh của toàn bộ mạng lưới điện. HUAJIDIAN đã phát triển thiết bị chuyển mạch điện áp thấp MNS cùng với dòng GCK và MNS, tối ưu hóa thiết kế dựa trên nhiều năm kinh nghiệm trong ngành và phản hồi của khách hàng toàn cầu.

Thiết bị này tương thích với hệ thống điện xoay chiều ba pha 50/60Hz (điện áp định mức 380V/400V/690V) và được sử dụng để truyền tải và phân phối điện, điều khiển động cơ và bù công suất phản kháng. Không giống như các tủ cố định truyền thống, cấu trúc ngăn kéo có thể kéo ra cách ly vật lý các bộ phận chức năng với mạch chính. Một bộ phận bị lỗi có thể được rút ra để bảo trì riêng lẻ mà không cần tắt nguồn toàn bộ tủ, giúp giảm đáng kể nguy cơ ngừng hoạt động của dây chuyền sản xuất.

Ưu điểm sản phẩm chính

1. Bố trí tủ theo mô-đun và tiêu chuẩn hóa

Thiết bị đóng cắt điện áp thấp MNS sử dụng cụm mô-đun thống nhất; các thanh cái chính và nhánh được bố trí thành các vùng riêng biệt, hỗ trợ đi dây cả chiều ngang và chiều dọc. Các mạch ngăn kéo và mô-đun chức năng có thể được thêm vào hoặc loại bỏ một cách linh hoạt dựa trên yêu cầu tải tại chỗ mà không cần thiết kế lại tủ tùy chỉnh. Điều này rút ngắn đáng kể thời gian sản xuất và giao hàng, lý tưởng cho việc mở rộng nhà máy theo giai đoạn và các dự án cải tạo tòa nhà.

2. Bảo vệ IP41 cao + Cấu trúc có thể rút ra an toàn, biệt lập

Tủ có xếp hạng bảo vệ IP41, chặn các vật thể rắn bên ngoài lớn hơn 1mm và ngăn bụi xâm nhập cũng như vô tình tiếp xúc với các bộ phận mang điện. Các ngăn kéo độc lập đảm bảo cách ly vật lý giữa thiết bị và mạch chính; việc bảo trì chỉ bao gồm việc rút ngăn kéo bị lỗi, nhờ đó tránh được tình trạng mất điện trên diện rộng và tăng cường an toàn vận hành.

3. Khả năng chịu đựng ngắn mạch vượt trội

Thanh cái chính có dòng điện hoạt động định mức tối đa là 6300A, dòng điện chịu được trong thời gian ngắn là 100kA/1s và dòng điện chịu được tối đa là 220kA/0,1s. Thanh cái nhánh có sẵn ở phiên bản tiêu chuẩn và phiên bản gia cố: loại tiêu chuẩn chịu được dòng điện cực đại 105kA/0,1 giây, trong khi loại gia cố đạt 176kA/0,1 giây. Trong trường hợp xảy ra sự cố ngắn mạch, kết cấu tủ và thanh cái chống biến dạng, ngăn ngừa rò rỉ hồ quang, đảm bảo ổn định cho lưới điện.

4. Giao diện dành riêng để mở rộng giám sát thông minh

Tất cả các thiết bị đóng cắt điện áp thấp MNS đều đạt tiêu chuẩn với giao diện giao tiếp máy tính, cho phép tích hợp với nền tảng tự động hóa nhà máy, hệ thống phân phối điện tòa nhà thông minh và hệ thống điều khiển tập trung nhà máy điện. Trong môi trường tự động hóa cao—chẳng hạn như nhà máy hóa dầu và nhà máy nhiệt điện—các thiết bị này tạo điều kiện thuận lợi cho việc thu thập dữ liệu từ xa, giám sát vận hành và cảnh báo sớm sự cố, hỗ trợ tạo ra mạng lưới phân phối điện thông minh, không người lái.

Thông số kỹ thuật cơ bản

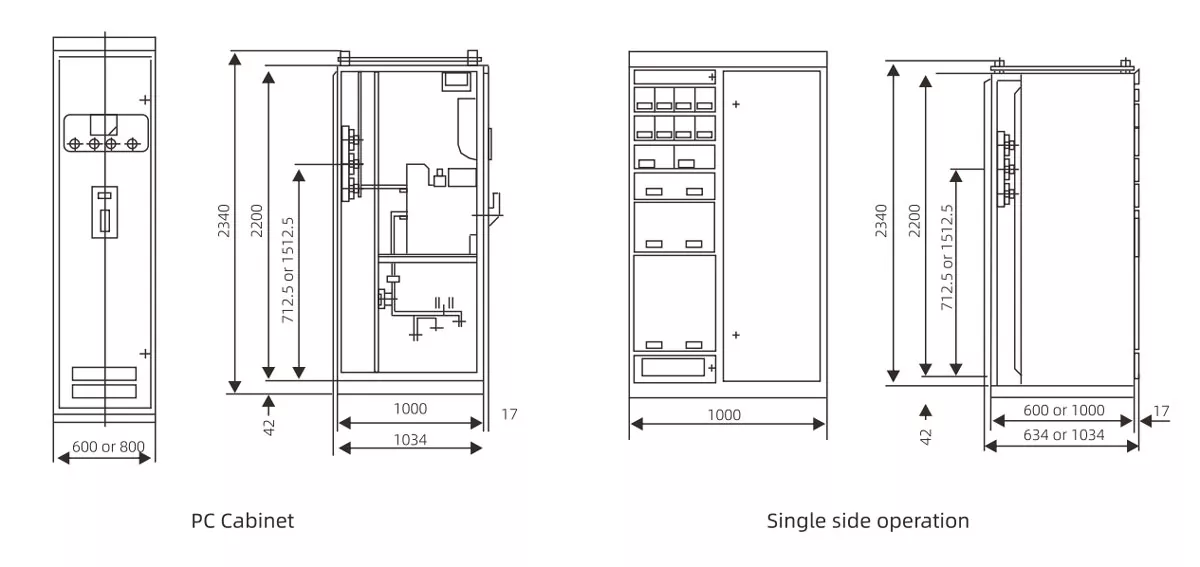

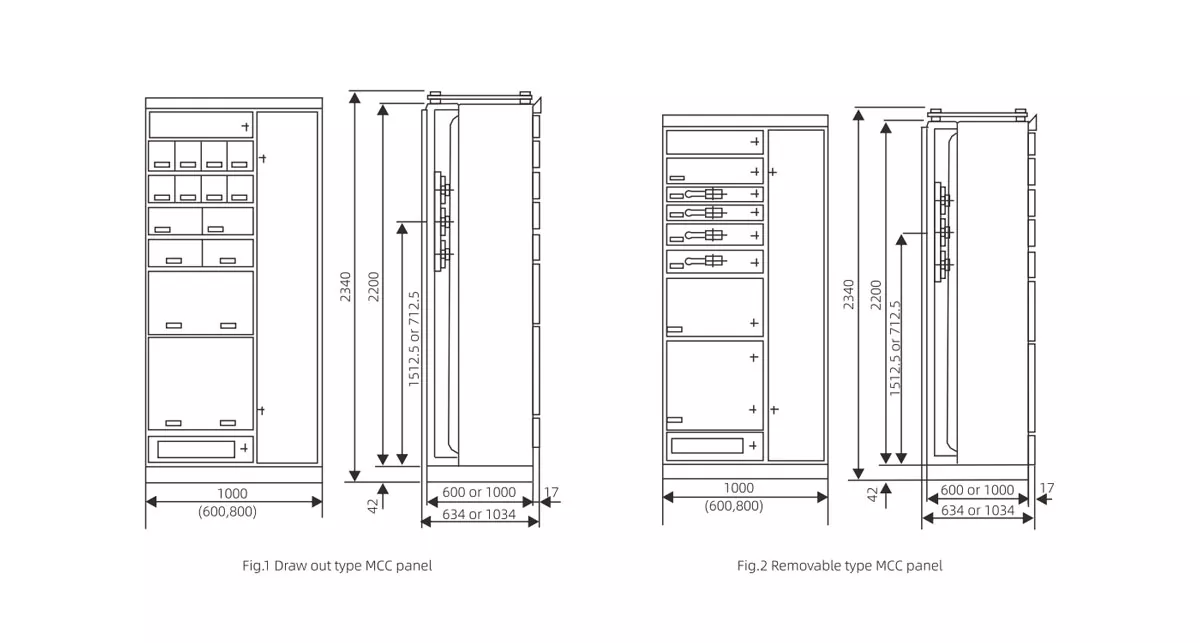

KẾT CẤU NỘI THẤT

Điều kiện môi trường áp dụng

1. Nhiệt độ môi trường: -5°C đến +40°C; Nhiệt độ trung bình 24 giờ không quá 35°C

2. Độ cao lắp đặt: 2000 mét; chỉ sử dụng trong nhà

3. Độ ẩm: Độ ẩm tương đối 50% ở 40°C; độ ẩm tối đa 90% ở 20°C; được trang bị tính năng chống ngưng tụ để xử lý biến động nhiệt độ

4. Độ thẳng đứng lắp đặt: Độ nghiêng của tủ không quá 5°

5. Địa điểm vận hành: Cấm lắp đặt ở những khu vực có chất dễ cháy/nổ, rung động mạnh hoặc khí hóa học ăn mòn

Ứng dụng đa ngành và các trường hợp dự án trong thế giới thực

Trường hợp 1: Dự án phân phối điện cho cơ sở hóa dầu quy mô lớn ở miền Đông Trung Quốc

Một cơ sở xử lý hóa chất có sản lượng hàng năm là 1,2 triệu tấn sử dụng 28 thiết bị chuyển mạch điện áp thấp HUAJIDIAN MNS. Đóng vai trò là trung tâm điều khiển động cơ của xưởng, hệ thống này đảm bảo cung cấp điện liên tục cho các bình phản ứng và bơm chuyển. Tủ được xếp hạng IP41 cách ly bụi hóa học một cách hiệu quả, thanh cái được gia cố chịu được dòng điện tăng vọt khi khởi động động cơ và giao diện truyền thông tích hợp với hệ thống điều khiển DCS của nhà máy; hệ thống đã hoạt động ổn định 3 năm, không xảy ra sự cố chập điện.

Nghiên cứu điển hình 2: Hệ thống điện phụ trợ cho nhà máy nhiệt điện 300MW

Được trang bị 35 thiết bị đóng cắt GCS để phân phối điện đến các hệ thống phụ trợ như cấp nước, khử lưu huỳnh và loại bỏ bụi. Thanh cái chính 6300A hỗ trợ hoạt động đầy tải, trong khi khả năng chịu ngắn mạch cao giúp giảm thiểu biến động của lưới điện trong quá trình khởi động và tắt thiết bị. Giao diện thông minh kết nối trực tiếp với nền tảng điều khiển trung tâm của nhà máy, cho phép cảnh báo lỗi theo thời gian thực.

HUAJIDIAN: Sức mạnh doanh nghiệp và đảm bảo chất lượng

Được thành lập tại Ôn Châu, Chiết Giang vào năm 1998, thương hiệu này cung cấp đầy đủ các sản phẩm truyền tải và phân phối điện, bao gồm thiết bị đóng cắt điện áp thấp, thiết bị mạch vòng (RMU), máy biến áp, bộ ổn áp và cầu dao.

Là nhà cung cấp lâu dài cho các dự án EPC trong nước và quốc tế, công ty có chứng nhận hệ thống quản lý chất lượng ISO9001 và chứng nhận an toàn CE. Chúng tôi vận hành nhà máy tiêu chuẩn hóa của riêng mình với quy trình kiểm tra chất lượng hoàn chỉnh, bao gồm nguyên liệu thô, bán thành phẩm và thành phẩm; mỗi thiết bị đóng cắt đều trải qua quá trình kiểm tra hiệu suất điện toàn diện trước khi rời khỏi nhà máy.

Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi cung cấp các dịch vụ toàn diện, bao gồm thiết kế sơ đồ phân phối điện, hướng dẫn lắp đặt tại chỗ và hỗ trợ kỹ thuật trọn đời. Cam kết chất lượng đặt lên hàng đầu, sản phẩm của chúng tôi được xuất khẩu sang các thị trường trên toàn thế giới.

Câu hỏi thường gặp

Câu hỏi 1: Sau này thiết bị đóng cắt điện áp thấp HUAJIDIAN MNS có thể mở rộng được không và số lượng mạch tối đa trên mỗi thiết bị là bao nhiêu?

Trả lời 1: Thiết bị đóng cắt có thiết kế mô-đun hoàn toàn, cho phép bổ sung hoặc loại bỏ linh hoạt các ngăn kéo chức năng ngay cả sau khi lắp đặt tại chỗ. Không cần thay thế khung tủ; chỉ cần cài đặt thêm các mô-đun ngăn kéo là đủ. Các thanh cái chính và nhánh được trang bị các giao diện mở rộng dành riêng, giúp giảm đáng kể thời gian và chi phí nâng cấp hệ thống.

Câu hỏi 2: Tôi nên chọn thanh cái nhánh tiêu chuẩn và thanh cái gia cố như thế nào cho hệ thống GCS?

A2: Thanh cái nhánh tiêu chuẩn có mức chịu tải tối đa là 105kA/0,1 giây, phù hợp cho các ứng dụng tải nhẹ như tòa nhà văn phòng và nhà máy dệt. Phiên bản được gia cố có khả năng chịu được 176kA/0,1 giây, khiến nó trở nên lý tưởng cho môi trường ngắn mạch có tác động cao như trong các nhà máy hóa dầu, cơ sở luyện kim và nhà máy điện lớn. Đội ngũ kỹ thuật của chúng tôi có thể đề xuất miễn phí các thông số kỹ thuật thanh cái phù hợp dựa trên các thông số dòng điện ngắn mạch tại cơ sở của bạn.

Câu hỏi 3: Thiết bị đóng cắt điện áp thấp MNS có hỗ trợ các chức năng giám sát thông minh tùy chỉnh không và giao thức truyền thông nào tương thích?

Câu trả lời 3: Tất cả các tủ đều có giao diện liên lạc độc lập dành riêng và hỗ trợ cài đặt các mô-đun giám sát thông minh tùy chỉnh. Tương thích với các giao thức truyền thông chính trong ngành điện, chúng cho phép truyền dữ liệu từ xa—bao gồm điện áp, dòng điện, nhiệt độ tủ và tín hiệu lỗi—cũng như điều khiển từ xa và cảnh báo bất thường. Các giải pháp nối dây thứ cấp và tích hợp với hệ thống giám sát cũng có thể được cung cấp theo yêu cầu.

Thông số kỹ thuật mạch sơ cấp (theo Dw45)

Ghi chú:

1. Dòng điện của thanh cái dọc cực kỳ lên tới 2000A @ + 35oC; (+40oC với bộ làm mát)

2. Mức độ bảo vệ của lP54 được xem xét cho thiết kế đặc biệt nếu cần
