Tủ phân phối điện hạ thế

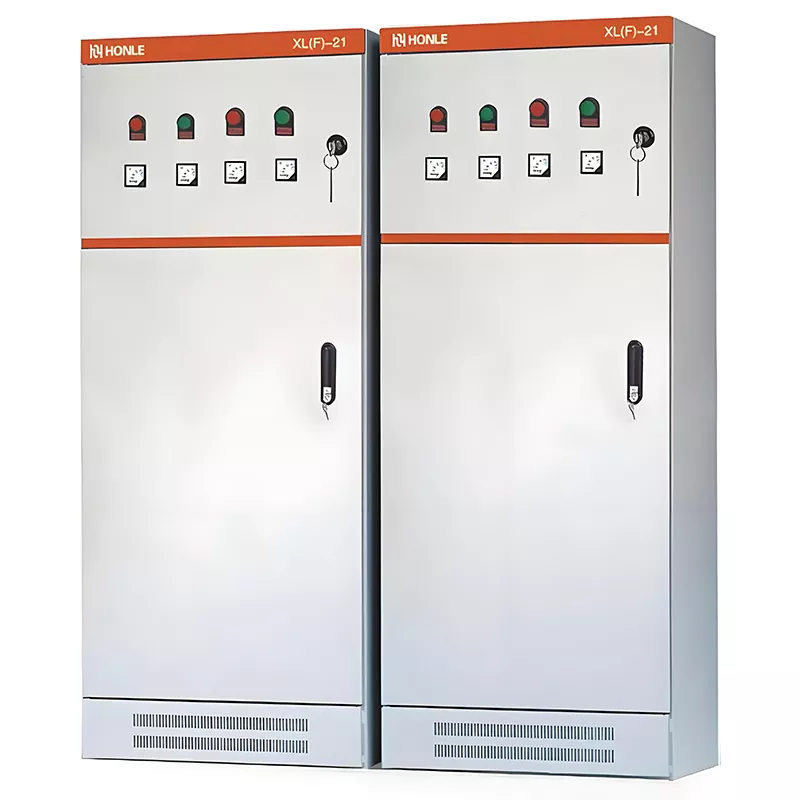

Tủ phân phối điện hạ thế XL(F)-21 tùy chỉnh của HUAJIDIAN có vỏ màu trắng xám cổ điển với dải điểm nhấn màu cam ở phía trên. Cửa tủ được chia thành ngăn vận hành phía trên và ngăn chứa thiết bị kín phía dưới, có cửa khóa đảm bảo an toàn khi vận hành. Một cửa thông gió tích hợp ở phía dưới giúp tản nhiệt và chống bụi.

Bảng mặt trước đạt tiêu chuẩn với các chỉ báo trạng thái màu đỏ/xanh (vận hành/lỗi), đồng hồ đo điện áp và dòng điện cũng như công tắc phím điều khiển chính, cho phép theo dõi trạng thái mạch theo thời gian thực mà không cần mở tủ. Việc lắp đặt rất linh hoạt, hỗ trợ vị trí treo tường độc lập hoặc cấu hình mô-đun cạnh nhau, giúp nó phù hợp với các dự án phân phối điện đa mạch, công suất cao.

Là nhà cung cấp thiết bị phân phối điện toàn cầu, HUAJIDIAN vận hành nhà máy riêng của mình, tuân thủ nghiêm ngặt cả tiêu chuẩn GB/T 7251.12-2013 và IEC 60439. Với thành tích triển khai dự án thành công, tủ này phù hợp một cách đáng tin cậy với các môi trường như nhà máy công nghiệp nhiều bụi, tòa nhà thương mại và cơ sở hạ tầng thành phố, đáp ứng đầy đủ các yêu cầu an toàn cho các ứng dụng điện công nghiệp và dân dụng.

NGƯỜI MẪU

Thông số kỹ thuật cốt lõi

HÌNH ẢNH CHI TIẾT

Ưu điểm sản phẩm chính

1. Cấu trúc cửa gió chống bụi được nâng cấp

Không giống như tủ XL-21 tiêu chuẩn, mẫu XL(F) có tính năng bịt kín được tối ưu hóa ở các khớp nối của tủ và các cánh đảo gió phía dưới được cải tiến. Thiết kế này đảm bảo thông gió đồng thời chặn bụi và hơi ẩm, nhờ đó giảm nguy cơ đoản mạch và lão hóa linh kiện—làm cho nó trở nên lý tưởng cho các xưởng nhiều bụi trong các ngành như đúc, dệt may và gia công.

2. Hệ thống bảo vệ an toàn nhiều lớp

Bảo vệ kép (quá tải, ngắn mạch và rò rỉ đất) cho cả cầu dao chính và nhánh, có đèn báo lỗi màu đỏ để cảnh báo trực quan ngay lập tức về các bất thường của mạch điện; nối đất độc lập cho cửa tủ, khung và thanh cái đồng, kết hợp với thiết kế nối đất trung tính riêng biệt, giúp loại bỏ nguy cơ vỏ tủ trở nên mang điện; Cơ chế khóa kép (phím điều khiển chính + khóa cửa cơ) đảm bảo khóa nguồn trong quá trình bảo trì, ngăn ngừa tình trạng vận hành ngoài ý muốn khi đang hoạt động.

3. Thanh cái bằng đồng có độ tinh khiết cao, tiết kiệm năng lượng và bền bỉ

Cấu hình được tiêu chuẩn hóa sử dụng thanh cái bằng đồng cứng TMY Tiêu chuẩn Quốc gia (GB), mang lại độ dẫn điện vượt trội và khả năng mang dòng cao, đảm bảo sinh nhiệt tối thiểu trong quá trình vận hành đầy tải trong thời gian dài; các lỗ đục lỗ trên thanh cái được tiêu chuẩn hóa và hệ thống dây điện nhánh có tổ chức giúp giảm điện trở tiếp xúc, nhờ đó giảm thiểu tổn thất năng lượng và chi phí điện theo thời gian.

4. Tùy chọn cung cấp và tùy chỉnh linh hoạt

Nhà máy HUAJIDIAN hỗ trợ hai mô hình cung cấp: tủ lắp ráp hoàn chỉnh được lắp đặt sẵn các bộ phận Tiêu chuẩn Quốc gia hoặc bán tủ trống kèm theo bộ vật liệu phụ trợ hoàn chỉnh (thanh cái đồng, khóa cửa, ray lắp); kích thước tủ, mức bảo vệ và mạch điện bên trong đều có thể được tùy chỉnh theo yêu cầu cụ thể.

Điều kiện môi trường áp dụng

1. Nhiệt độ môi trường: -5°C đến +40°C; Nhiệt độ trung bình 24 giờ không quá 35°C;

2. Độ cao lắp đặt: 2000m; các giải pháp giảm tải có sẵn cho các ứng dụng ở độ cao lớn;

3. Độ ẩm môi trường: Độ ẩm tương đối ≤90% (ở 20°C, không ngưng tụ); quạt hút ẩm có thể lắp đặt cho môi trường nhà xưởng ẩm ướt;

4. Các tình huống bị cấm: Không sử dụng ngoài trời; không phù hợp với môi trường có khí ăn mòn cao hoặc môi trường dễ cháy/nổ; Khu vực nguy hiểm cháy nổ cần có tủ chống cháy nổ chuyên dụng.

Nghiên cứu trường hợp ứng dụng trong thế giới thực

Trường hợp 1: Xưởng kéo sợi dệt quy mô lớn (Môi trường công nghiệp có bụi)

Một nhà sản xuất dệt may lớn trong nước đã mua 16 chiếc Tủ phân phối điện hạ thế HUAJIDIAN XL(F)-21 400A để sử dụng trong dây chuyền sản xuất kéo sợi của họ. Xưởng tạo ra một lượng đáng kể xơ bông và bụi quanh năm; nhờ cửa gió chống bụi IP30 được nâng cấp, thiết bị hoạt động liên tục trong một năm mà không bị tích tụ bụi hay chập điện, giảm 60% tần suất bảo trì so với các thiết bị XL-21 tiêu chuẩn. Nhiều tủ được kết nối song song với điều khiển tập trung 48 máy kéo sợi, tạo điều kiện giám sát thống nhất và xử lý sự cố nhanh chóng.

Nghiên cứu điển hình 2: Tòa nhà văn phòng thương mại hỗn hợp cao tầng (Kịch bản cơ sở hạ tầng dân dụng)

Một tòa nhà văn phòng thương mại 22 tầng được trang bị 8 tủ phân phối điện chính HUAJIDIAN 630A và 24 tủ phân phối nhánh. Môi trường trong nhà phù hợp với mức bảo vệ IP30 tiêu chuẩn, trong khi các thiết bị trực quan ở mặt trước giúp giảm khối lượng công việc cho việc kiểm tra định kỳ. Thiết kế nối đất độc lập giúp ngăn chặn tĩnh điện gây nhiễu các thiết bị điện tử nhạy cảm trong văn phòng và kết cấu đứng sát tường, đứng hoàn toàn phù hợp với các trục nâng điện hẹp của tòa nhà.

Câu hỏi thường gặp

Câu hỏi 1: Điểm khác biệt chính giữa tủ chống bụi XL (F)-21 và tủ phân phối XL-21 tiêu chuẩn là gì?

Trả lời: XL (F)-21 là mẫu chống bụi được nâng cấp của HUAJIDIAN; nó có các dải bịt kín ở các đường nối của tủ và các cánh đảo gió chống bụi được tối ưu hóa ở chân đế, mang lại khả năng chống bụi vượt trội—lý tưởng cho các xưởng nhiều bụi như cơ sở dệt hoặc đúc. XL-21 tiêu chuẩn chỉ cung cấp mức bảo vệ IP30 cơ bản mà không có khả năng chống bụi tăng cường, khiến nó phù hợp hơn với môi trường sạch sẽ như tòa nhà văn phòng.

Câu 2: Công suất dòng điện tối đa và số lượng mạch nhánh của tủ phân phối điện hạ thế tiêu chuẩn là bao nhiêu? Công suất có thể được mở rộng?

Trả lời: Tủ tiêu chuẩn hỗ trợ công tắc chính lên đến 630A và có thể chứa 6 đến 12 mạch nhánh tùy thuộc vào chiều rộng của tủ. Đối với yêu cầu công suất cao hơn, nhiều tủ có thể được kết nối song song mà không cần sửa đổi thêm cấu trúc.

Câu hỏi 3: Có thể chỉ mua tủ trống và tự lắp đặt các bộ phận được không? Bao gồm những phụ kiện gì?

Trả lời: HUAJIDIAN cung cấp các tủ trống XL (F)-21 để mua riêng, hoàn chỉnh với các phụ kiện lắp đặt như thanh cái đồng TMY, khóa chống trộm, ray DIN và khối thiết bị đầu cuối. Kích thước tiêu chuẩn luôn có sẵn và các tủ không chuẩn cũng có thể được tùy chỉnh theo bản vẽ của bạn.
