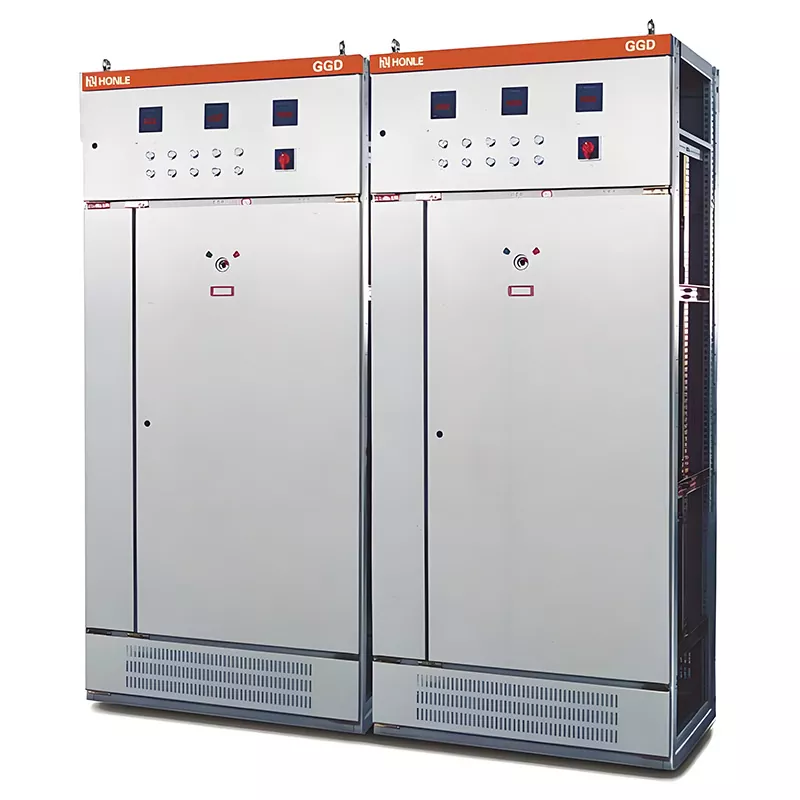

Thiết bị đóng cắt điện áp thấp GGD

Thiết bị đóng cắt điện áp thấp HUAJIDIAN GGD tích hợp kinh nghiệm sản xuất hàng thập kỷ, dây chuyền sản xuất được tiêu chuẩn hóa và kiểm soát chất lượng nghiêm ngặt. Nó cân bằng giữa độ an toàn, độ bền và nhu cầu nâng cấp thông minh, phục vụ nhu cầu phân phối điện trên các lĩnh vực cơ sở hạ tầng công nghiệp, thương mại, dân dụng và điện. Đã được chứng minh là ổn định trong nhiều dự án thực tế và được chứng nhận đầy đủ, thiết bị này cung cấp cho khách hàng trong nước và quốc tế một giải pháp lâu dài, tiết kiệm chi phí để phân phối điện áp thấp.

Chúng tôi vận hành các cơ sở sản xuất toàn diện của riêng mình, bao gồm các xưởng sản xuất kim loại tấm, dây chuyền lắp ráp và kiểm soát chất lượng toàn bộ quy trình, bao gồm cả kiểm tra lão hóa khi bật nguồn. Sản phẩm đi kèm với chứng nhận 3C hoàn chỉnh, chứng nhận phù hợp của nhà máy và sơ đồ hệ thống. Là nhà cung cấp toàn cầu đáng tin cậy, chúng tôi cung cấp các tùy chọn tùy chỉnh—chẳng hạn như kích thước không chuẩn, thiết kế chống ăn mòn/chống cháy nổ và nâng cấp hệ thống phân phối thông minh—cùng với các dịch vụ toàn diện bao gồm khảo sát địa điểm, tối ưu hóa giải pháp và hướng dẫn lắp đặt. Nhiều dự án triển khai thành công đã xác nhận độ tin cậy của thiết bị, bao gồm khả năng chịu được ngắn mạch, các mức bảo vệ khác nhau và khả năng cách ly theo từng ngăn.

Tổng quan về sản phẩm

Dòng GGD bao gồm các tủ phân phối điện hạ thế loại cố định trong nhà được HUAJIDIAN phát triển độc lập, được thiết kế tuân thủ tiêu chuẩn quốc gia GB7251 và tiêu chuẩn quốc tế IEC60439:

1 Lưới điện áp dụng: Tần số công nghiệp 50Hz, hệ thống phân phối điện áp định mức 400V.

2 Phạm vi hiện tại: 630A–3150A; công suất thanh cái chính lên tới 3150A (có thể điều chỉnh theo yêu cầu).

3 chức năng cốt lõi: Phân phối điện, bảo vệ quá tải và ngắn mạch và điều khiển khởi động/dừng động cơ.

4 Cấu hình linh hoạt: Có thể kết hợp với các tủ cấp nguồn vào, tủ cấp nguồn ra và tủ bù công suất phản kháng để tạo thành một hệ thống phân phối điện hạ thế tích hợp.

5 Kịch bản ứng dụng: Nhà máy điện, trạm biến áp, khu công nghiệp và khai thác mỏ, cơ sở chế biến thực phẩm, khu phức hợp thương mại và tòa nhà dân cư cao tầng.

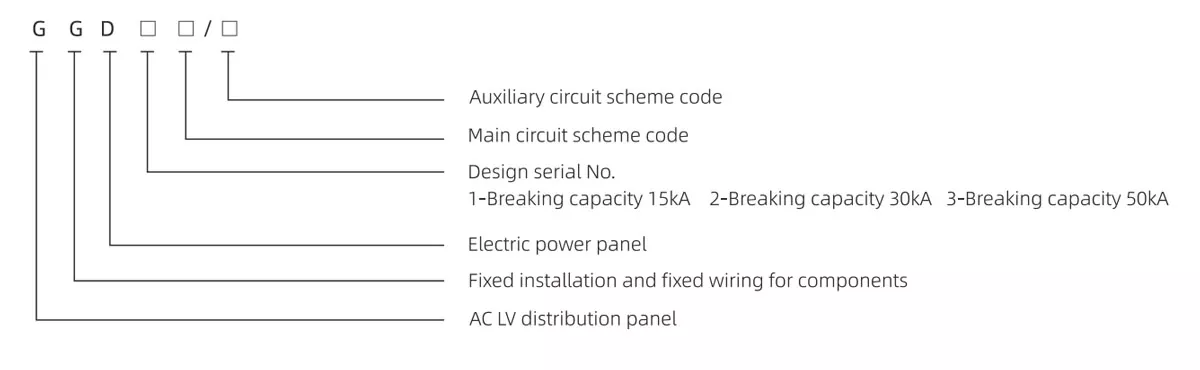

NGƯỜI MẪU

Năng lực sản xuất HUAJIDIAN

1. Xưởng kim loại tấm chuyên dụng: Xử lý các quy trình cắt, uốn và tạo hình tủ.

2. Dây chuyền lắp ráp linh kiện chuyên dụng: Quy trình lắp ráp được tiêu chuẩn hóa để giảm thiểu lỗi của con người.

3. Kiểm tra toàn diện vật liệu đến: Sàng lọc nghiêm ngặt các thanh cái đồng, cầu dao, tấm thép và các bộ phận cách điện khi vào.

4. Thử nghiệm đốt cháy thành phẩm: Mỗi tủ đều trải qua quá trình thử nghiệm đốt cháy theo tải trọng trước khi rời khỏi nhà máy để loại bỏ các lỗi tiềm ẩn.

5. Tài liệu giao hàng đầy đủ: Mỗi thiết bị đều có giấy chứng nhận tuân thủ của nhà máy, chứng nhận 3C đầy đủ và sơ đồ hệ thống chính và phụ tùy chỉnh.

Ngoài các sản phẩm tiêu chuẩn, chúng tôi còn cung cấp các dịch vụ tùy chỉnh toàn diện: kích thước không chuẩn, nâng cấp khả năng bảo vệ chống ăn mòn hoặc chống cháy nổ cũng như lắp đặt mô-đun liên lạc từ xa và hệ thống giám sát mức tiêu thụ năng lượng. Chúng tôi cũng cung cấp khảo sát tại chỗ, tối ưu hóa sơ đồ và hướng dẫn kỹ thuật tại chỗ để lắp đặt.

Thông số kỹ thuật chính

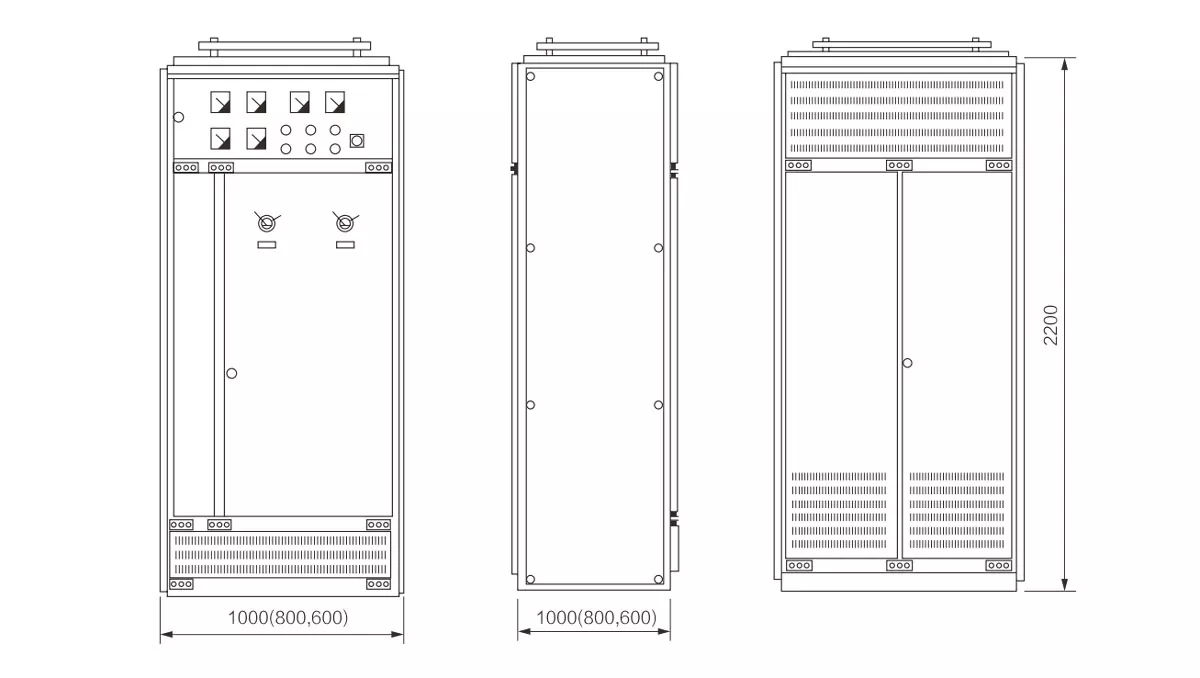

Thiết kế cấu trúc tủ mô-đun

1. Khung và tấm tủ

Cấu hình cấu trúc có các lỗ lắp mô-đun tiêu chuẩn 20 mm được khoan trước và sử dụng cụm bắt vít thay vì hàn rộng; điều này đảm bảo độ bền cơ học cao có khả năng chịu được lực điện từ được tạo ra trong các sự kiện ngắn mạch. Cửa tủ và mặt bên được làm từ thép cán nguội chất lượng cao 1,5–2,0mm, được xử lý bằng quy trình hai lớp (loại bỏ phốt phát/rỉ sét sau đó sơn tĩnh điện epoxy) để đảm bảo khả năng chống axit và kiềm cũng như độ bền lâu dài, không bị bong tróc hoặc rỉ sét.

2. Ngăn chứa thanh cái phía trên

Một buồng thanh cái độc lập, kín ở phía trên chứa các thanh cái chính bằng đồng T2 được bảo đảm bằng kẹp thanh cái PPO chống cháy (được định mức chịu nhiệt 120°C). Ngăn cách ly này chứa các lỗi thanh cái tiềm ẩn, ngăn ngừa hư hỏng cho các bộ phận nằm ở các phần bên dưới.

3. Ngăn chức năng phía trước

Khu vực vận hành mặt trước được chia thành phần xem thiết bị và phần vận hành công tắc; cửa sổ trong suốt cho phép đọc dụng cụ và kiểm tra trạng thái chuyển mạch mà không cần mở cửa. Nó tích hợp bộ ngắt mạch, công tắc tơ, dụng cụ và đèn báo để hỗ trợ phân phối điện đa mạch.

4. Ngăn cáp phía dưới

Buồng đi dây độc lập ở phía dưới có cổng vào/ra cáp cắt sẵn và cửa thông gió. Dây nguồn và dây điều khiển được định tuyến riêng để tránh nhiễu trong quá trình bảo trì, đồng thời các lỗ thông gió dày đặc ở chân đế liên tục hạ nhiệt độ vận hành bên trong.

Ưu điểm sản phẩm cốt lõi

1. Hiệu suất an toàn ngắn mạch vượt trội

Thiết bị đóng cắt điện áp thấp GGD hỗ trợ dòng điện chịu được trong thời gian ngắn lên tới 50kA; Các lựa chọn thanh cái và thành phần đã trải qua thử nghiệm mô phỏng về độ tăng nhiệt độ ngắn mạch. Trong trường hợp xảy ra đoản mạch đột ngột, kết cấu tủ vẫn không bị biến dạng và các thanh cái đồng không bị nóng chảy, giúp giảm đáng kể nguy cơ cháy nổ trong hệ thống phân phối điện. Điều này làm cho nó phù hợp với các cơ sở có tải xung công suất cao, chẳng hạn như nhà máy luyện kim và các khu công nghiệp nặng.

2. Cách ly ngăn và bảo vệ chống điện giật toàn diện

Bảo vệ tiêu chuẩn IP30 ngăn chặn sự xâm nhập của các vật thể rắn bên ngoài lớn hơn 2,5 mm và sự tiếp xúc ngẫu nhiên của ngón tay với các bộ phận mang điện. Thanh cái, khối chức năng và ngăn cáp được cách ly hoàn toàn, đảm bảo rằng lỗi ở một vùng không truyền sang vùng khác. Tính năng cắt điện khóa liên động tùy chọn giúp loại bỏ nguy cơ bị điện giật trong quá trình bảo trì.

3. Thiết kế truy cập phía trước để mở rộng và sửa đổi với chi phí thấp

Với bố cục truy cập hoàn toàn từ phía trước, tất cả các thành phần đều được lắp đặt ở phía trước; việc thay thế các bộ phận hoặc đi dây cáp không yêu cầu phải tháo bảng mặt sau. Các lỗ lắp mô-đun được tiêu chuẩn hóa cho phép mở rộng công suất trong tương lai mà không cần sửa đổi khung, giảm chi phí liên quan đến thời gian ngừng hoạt động và trang bị thêm.

4. Phạm vi nhiệt độ rộng, phù hợp với điều kiện hoạt động khắc nghiệt

Thiết bị đóng cắt điện áp thấp GGD tiêu chuẩn phù hợp với các môi trường thông thường từ -5°C đến +40°C. Vỏ được nâng cấp được xếp hạng IP54 được thiết kế cho môi trường có độ ẩm cao, bụi bặm hoặc ăn mòn—chẳng hạn như nhà máy hóa chất và gara đỗ xe ngầm—đảm bảo hoạt động ổn định ngay cả ở những khu vực có nhiệt độ biến động đáng kể.

Kịch bản ứng dụng

1. Lĩnh vực công nghiệp: Luyện kim và khai thác mỏ, nhà máy sản xuất máy móc, khu công nghiệp hóa chất và xưởng chế biến thực phẩm; phân phối và điều khiển điện năng cho máy công cụ, máy nén khí và động cơ quạt.

2. Tòa nhà thương mại & dân cư: Khu phức hợp dân cư cao tầng, khu phức hợp thương mại và tòa nhà văn phòng, phòng phân phối ngầm; cung cấp điện và điều khiển cho hệ thống chiếu sáng, điều hòa không khí trung tâm và máy bơm chữa cháy.

3. Cơ sở hạ tầng điện: Các nhà máy điện vừa và nhỏ và các trạm biến áp khu vực; hệ thống phân phối điện hoàn chỉnh điện áp thấp cho các thiết bị nhà máy phụ trợ.

Các trường hợp dự án trong thế giới thực

1. Dự án GGD công suất cao 50kA cho nhà máy luyện kim Cam Túc

Một nhà máy luyện kim loại màu ở Tây Bắc Trung Quốc đã mua 48 bộ thiết bị đóng cắt GGD công suất cao HUAJIDIAN 1200A để làm tủ phân phối chính cho xưởng của mình, nơi cơ sở này phải đối mặt với tình trạng tăng dòng điện tải cao và yêu cầu bảo vệ ngắn mạch nghiêm ngặt. Thiết bị đã hoạt động liên tục trong ba năm mà không có biến dạng vỏ hoặc lỗi quá nhiệt của thanh cái; nhóm của chúng tôi đã xử lý toàn bộ quá trình, bao gồm khảo sát địa điểm, tối ưu hóa giải pháp và hướng dẫn cài đặt tại chỗ.

2. Dự án GGD chống ăn mòn IP54 cho Khu công nghiệp hóa chất ven biển

Một trạm bơm ngầm tại công viên hóa chất ven biển đã mua 26 bộ thiết bị đóng cắt chống ăn mòn IP54 tùy chỉnh để chịu được độ ẩm cao và khí ăn mòn. Chúng tôi đã nâng cấp quy trình phủ và lắp đặt các đệm cáp kín; thiết bị đã hoạt động ổn định trong 24 tháng, không có vấn đề rỉ sét hay xuống cấp cách điện.

Câu hỏi thường gặp

Câu hỏi 1: Thiết bị đóng cắt điện áp thấp HUAJIDIAN GGD hỗ trợ những dịch vụ tùy chỉnh nào?

A1: Ba lĩnh vực tùy chỉnh chính: ① Tùy chỉnh kích thước: Điều chỉnh kích thước tủ (dài, rộng, cao) để phù hợp với không gian cụ thể của phòng phân phối điện; ② Nâng cấp khả năng bảo vệ: xếp hạng IP40/IP54, lớp phủ chống ăn mòn và gia cố kết cấu chống cháy nổ, thích hợp cho các nhà máy hóa chất và hoạt động khai thác mỏ; ③ Nâng cấp thông minh: Cài đặt sẵn khả năng liên lạc từ xa, giám sát mức tiêu thụ năng lượng và thiết bị bù công suất phản kháng tự động. Các dịch vụ miễn phí bao gồm khảo sát tại chỗ, tối ưu hóa bản vẽ và hướng dẫn cài đặt tại chỗ.

Câu hỏi 2: Những tài liệu chứng nhận nào được bao gồm khi giao mỗi đơn vị GGD HUAJIDIAN?

Câu trả lời 2: Một bộ tài liệu chính thức đầy đủ được cung cấp khi vận chuyển: chứng nhận phù hợp của nhà máy, báo cáo chứng nhận bắt buộc 3C đầy đủ, sơ đồ hệ thống điện, sơ đồ bố trí thanh cái và danh sách chi tiết các thông số kỹ thuật của thành phần. Tất cả các tài liệu đều đáp ứng các tiêu chuẩn nghiệm thu của lưới điện trong nước và các yêu cầu đối với đấu thầu dự án ở nước ngoài.

Câu hỏi 3: Sự khác biệt về môi trường giữa tủ IP30 tiêu chuẩn và tủ IP54 tùy chọn là gì?

Câu trả lời 3: Mẫu IP30 tiêu chuẩn phù hợp với các phòng phân phối sạch sẽ, khô ráo trong các nhà máy điện, tòa nhà văn phòng và nhà máy máy móc nói chung, mang lại sự bảo vệ chủ yếu trước các vật thể rắn lớn. Mẫu IP54 có khả năng bảo vệ chống nước bắn tung tóe và bụi mịn, khiến mẫu này phù hợp với môi trường ẩm ướt hoặc ăn mòn như phòng bơm ngầm, nhà máy hóa chất ven biển và khu khai thác nhiều bụi; các thiết bị này có miếng đệm kín, ổ cắm cáp chống nước và lớp phủ chống gỉ nâng cao.
