Tủ điện trung thế trong nhà VCB 11kV

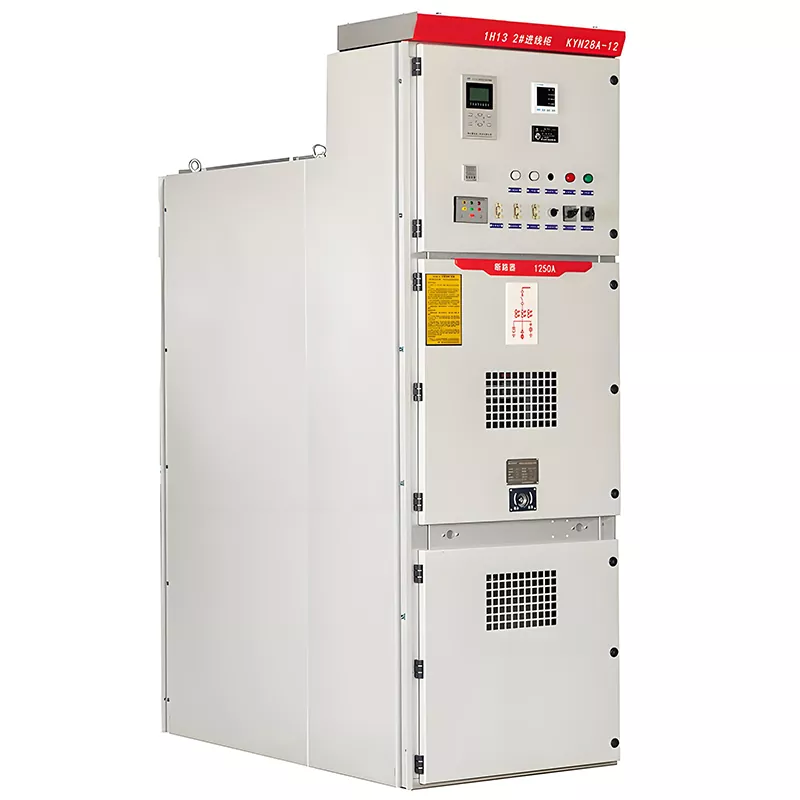

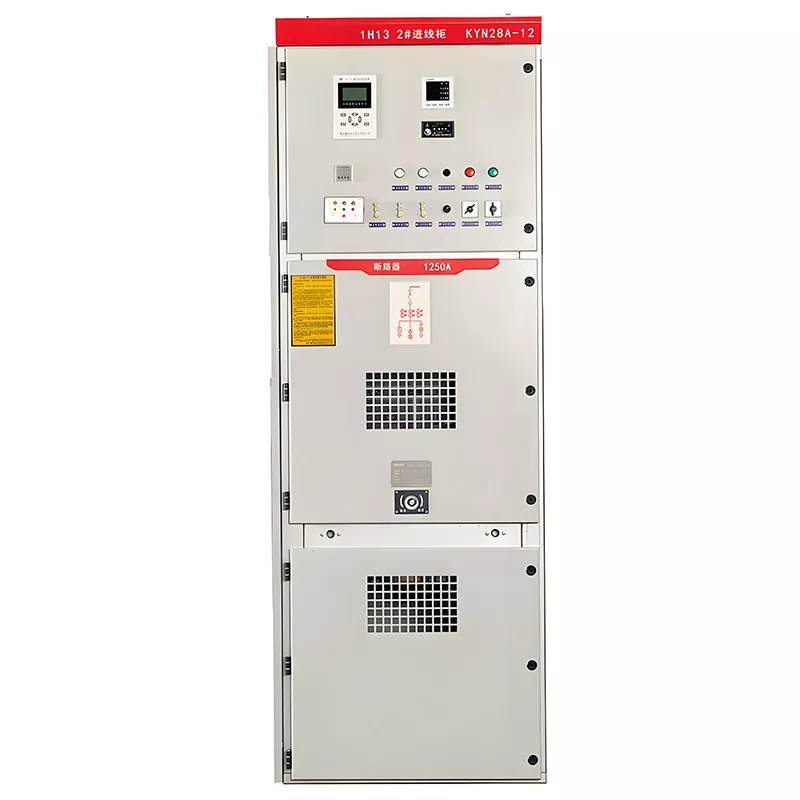

Bảng điều khiển thiết bị đóng cắt VCB trong nhà điện áp trung thế 11kV Huajidian là một bộ nguồn hoàn chỉnh được bọc kim loại, có thể rút ra cụm phân phối. Nó được sử dụng rộng rãi trong các nhà máy điện, các doanh nghiệp công nghiệp và khai thác mỏ, và các trạm biến áp để tạo điều kiện thuận lợi cho việc tiếp nhận, phân phối, đo lường, kiểm soát và bảo vệ năng lượng điện. Đó là lý tưởng phù hợp cho các ứng dụng như truyền tải điện từ các tổ máy phát điện cỡ nhỏ đến vừa, năng lượng nhà máy và mỏ phân phối và khởi động động cơ điện áp cao. Nó đặc biệt phù hợp cho phân phối phân đoạn thanh cái đơn các dự án trong đó việc sử dụng không gian hiệu quả và bảo trì truy cập phía trước thuận tiện là những yêu cầu quan trọng. các tủ có cấu trúc gắn trên tường chuyên dụng được thiết kế để bảo trì chỉ từ phía trước; được trang bị máy biến áp đo lường chuyên dụng, mọi hoạt động bảo trì có thể được thực hiện hoàn toàn từ phía trước tủ.

Huajidian là một doanh nghiệp công nghệ cao chuyên về R&D, sản xuất và kinh doanh thiết bị truyền tải điện và thiết bị phân phối, có nguồn gốc sâu xa từ trung tâm công nghiệp điện Ôn Châu. Công ty đã đạt được chất lượng ISO9001 chứng nhận quản lý và chứng nhận CE, đồng thời nắm giữ nhiều bằng sáng chế sản phẩm. Vào tháng 1 năm 2026, công ty đã tổ chức hội nghị tóm tắt hàng năm của nó; cuối năm đó, nó được trưng bày tại Triển lãm Năng lượng & Năng lượng Mexico, tận dụng các sản phẩm thiết bị đóng cắt độc quyền của mình để mở rộng sự hiện diện tại thị trường Mỹ Latinh.

Ưu điểm sản phẩm chính:

1.  Lựa chọn bộ ngắt mạch linh hoạt

Thiết bị này tương thích với các máy cắt chân không VS1 trong nước đồng thời hỗ trợ tích hợp với các thiết bị nhập khẩu. máy cắt như ABB VD4, Siemens 3AH5 và GE VB2. Tính linh hoạt này làm cho nó phù hợp cho cả việc hiện đại hóa của các trạm biến áp cũ và việc tùy chỉnh các dự án mới.

2.  Bảo vệ tủ bền bỉ

Vỏ tủ được làm từ thép tấm tráng nhôm kẽm, có màu RAL7032 hoặc RAL7035 đề án. Tủ có mức bảo vệ tổng thể IP4X (với các ngăn bên trong được xếp hạng IP2X), cung cấp khả năng bảo vệ hiệu quả chống bụi và nước bắn nhằm đảm bảo an toàn vận hành cao.

3. Khả năng thích ứng môi trường mạnh mẽ

Thích hợp với nhiệt độ môi trường xung quanh từ -30°C đến +50°C và độ cao lắp đặt 2500m. Nó hoạt động ổn định trong điều kiện ẩm ướt với độ ẩm tương đối trung bình hàng ngày ≤95% và trung bình hàng tháng 90%.

Tiêu chuẩn áp dụng và thông số kỹ thuật

1. Tiêu chuẩn áp dụng

IEC298, GB3906-91, IEC62271-200

2. Thông số điện

3. Lớp cách nhiệt

Nghiên cứu trường hợp ứng dụng trong thế giới thực

Dự án nâng cấp phân phối điện khu vực khai thác mỏ miền Trung Mexico (Hoàn thành vào năm 2026)

Trong thời gian Huajidian tham gia Triển lãm Điện lực Mexico năm 2026, công ty đã ký hợp đồng với một công ty địa phương doanh nghiệp khai thác mỏ lộ thiên quy mô vừa cung cấp 32 đơn vị Tủ điện trung thế trong nhà VCB 11kV. Những cái này các đơn vị được triển khai nâng cấp hệ thống điện phân phối tại nhà máy tuyển quặng và khu vực khai thác trạm biến áp.

Thiết bị ban đầu bao gồm các thiết bị đóng cắt ngâm trong dầu đã lỗi thời, chiếm diện tích lớn, cần thiết bảo trì lối vào phía sau và dễ bị suy giảm khả năng cách nhiệt do độ ẩm ở địa phương mưa và ẩm ướt môi trường. Đối với dự án này, khách hàng đã chọn thiết kế tủ bảo trì phía trước được trang bị mạch ABB VD4 máy cắt; Thân tủ kín, được bọc nhôm-kẽm được lựa chọn đặc biệt để chịu được độ ẩm cao cục bộ khí hậu. Sau khi vận hành thử, hệ thống cho phép bảo trì cục bộ mà không cần nguồn điện hoàn chỉnh tắt máy, giúp giảm 70% tỷ lệ hỏng hóc thiết bị. Do đó, khách hàng sau đó đã đặt một đơn đặt hàng bổ sung cho dự án mở rộng nhà máy.

Câu hỏi thường gặp

Câu hỏi 1: Để cải tạo các trạm biến áp đã cũ, Tủ điện trung thế VCB trong nhà 11kV Huajidian này có thể phục vụ được không? như một sự thay thế trực tiếp cho thiết bị đóng cắt ngâm dầu cũ hơn?

A1: Có, nó có thể. Sản phẩm tương thích với nhiều cầu dao khác nhau—bao gồm VS1, ABB VD4 và Siemens 3AH5 loạt—và nhà sản xuất có thể điều chỉnh cách bố trí tủ bên trong để phù hợp với kích thước lắp đặt ban đầu. Cái này loại bỏ sự cần thiết phải sửa đổi kỹ thuật dân dụng rộng rãi, do đó rút ngắn chu trình xây dựng tổng thể.

Câu hỏi 2: Trong điều kiện vận hành tiêu chuẩn, chu kỳ bảo trì được khuyến nghị cho VCB 11kV Huajidian là bao nhiêu? thiết bị chuyển mạch?

Câu trả lời 2: Thông thường, nên kiểm tra trực quan hàng năm bằng các thử nghiệm chịu được điện áp cao và bộ ngắt chân không kiểm tra được thực hiện 3 đến 5 năm một lần. Nhờ thiết kế bảo trì trước, dịch vụ bảo trì tại chỗ có thể được thực hiện mà không cần phải tháo rời bộ phận tủ.

Câu 3: Đối với các dự án nằm ở độ cao lớn (vượt quá 2000 mét), Huajidian có thể cung cấp các mô hình tùy chỉnh phù hợp không? với những điều kiện cụ thể đó?

A3: Các mẫu tiêu chuẩn phù hợp với độ cao lên tới 2.500 mét. cho các dự án ở độ cao cực cao, các thiết bị có thể được tùy chỉnh với khoảng cách đường rò cách nhiệt tăng lên và nâng cấp chịu được các thông số điện áp; tài liệu kiểm tra nhà máy tùy chỉnh tương ứng được cung cấp đồng thời.

Trình độ sản phẩm

Tất cả các Tủ điện trung thế VCB trong nhà 11kV Huajidian đều trải qua quá trình kiểm tra định kỳ toàn diện tại nhà máy trước khi đưa vào sử dụng. giao hàng, kèm theo một báo cáo thử nghiệm đầy đủ. Toàn bộ dòng sản phẩm đạt Hệ thống quản lý chất lượng ISO 9001 chứng nhận, chứng nhận xuất khẩu CE và nhiều bằng sáng chế thiết kế cấu trúc độc lập. Khách hàng toàn cầu được hưởng lợi từ hướng dẫn bản vẽ kỹ thuật, tư vấn lắp đặt tại chỗ và dịch vụ cung cấp phụ tùng sau bảo hành được cung cấp bởi đội ngũ hậu mãi chuyên nghiệp của Huajidian, từ đó giải quyết các yêu cầu bảo trì hậu mãi cho các dự án phân phối điện cả trong và ngoài nước.
