Bảng điều khiển LV và MV VCB ngoài trời 11kV

Có trụ sở chính tại Trung Quốc, Huajidian cam kết sâu sắc với hoạt động R&D và sản xuất LV 11kV ngoài trời và MV VCB Tấm. Công ty được trang bị đội ngũ kỹ thuật nội bộ, xưởng sản xuất hiện đại và bộ thiết bị hoàn chỉnh thiết bị kiểm tra. Nhà máy tiêu chuẩn hóa, độc quyền của chúng tôi đảm bảo kiểm soát chất lượng toàn bộ quy trình—thực hiện nghiêm ngặt, kiểm tra nhiều giai đoạn từ chế tạo kim loại tấm cho đến khi gửi sản phẩm cuối cùng—đảm bảo rằng tất cả sản phẩm vượt qua thành công các chứng chỉ Kiểm tra Loại toàn diện. Ngoài các mẫu tiêu chuẩn, chúng tôi còn cung cấp giải pháp tủ tùy chỉnh, khảo sát tại chỗ, dịch vụ lắp đặt và vận hành tại hiện trường, cung cấp dịch vụ một cửa giải pháp đáp ứng yêu cầu đa dạng về dự án phân phối điện của khách hàng trong nước và quốc tế.

Thông số kỹ thuật cốt lõi

Cấu trúc sản phẩm và tính năng hiệu suất

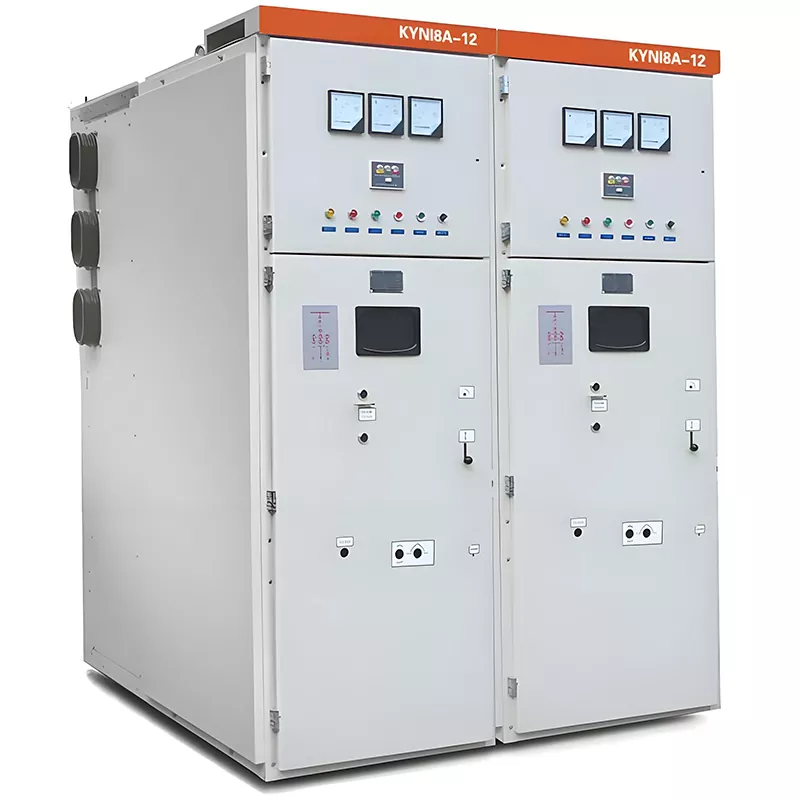

Bảng điều khiển LV và MV VCB ngoài trời 11kV được chế tạo bằng thép tấm cán nguội chất lượng cao, được xử lý chính xác thông qua công nghệ CNC và lắp ráp bằng các kết nối bắt vít. Cấu trúc thu được là nhỏ gọn và mạnh mẽ, có bố cục được sắp xếp gọn gàng cho các thiết bị, hoạt động và khu chức năng.

1. Bốn ngăn độc lập: Tủ được chia thành bốn ngăn riêng biệt—thanh cái ngăn, ngăn ngắt mạch, ngăn cáp và ngăn thiết bị/điều khiển. Những phần này được cách ly hoàn toàn bằng vách ngăn kim loại và tích hợp các kênh giảm áp; trong trường hợp có sự cố, hệ thống tự động giải phóng áp suất để ngăn chặn sự lan truyền của hồ quang điện.

2. Bộ ngắt mạch có thể rút ra (loại xe đẩy)

Bộ ngắt mạch chân không lõi được gắn trên cơ cấu xe đẩy có thể kéo ra, cho phép dễ dàng lắp vào hoặc được chiết xuất. Thiết kế này tạo điều kiện thuận lợi cho việc thay thế và bảo trì mà không yêu cầu tắt nguồn hoàn toàn toàn bộ tủ. Thiết bị đạt tiêu chuẩn với hệ thống khóa liên động cơ học "Năm phòng ngừa", sử dụng các biện pháp bảo vệ dựa trên phần cứng để loại bỏ hiệu quả nguy cơ xảy ra lỗi vận hành.

3. Bảng giám sát thông minh gắn phía trước

Mặt trước của tủ tích hợp các đồng hồ đo, đèn báo, nút điều khiển. Giao diện này cho phép giám sát thời gian thực các thông số điện áp, dòng điện và công suất, đồng thời hiển thị trực quan trạng thái của đóng/mở mạch, lưu trữ năng lượng và nối đất, từ đó tạo điều kiện thuận lợi cho việc vận hành, bảo trì và kiểm tra định kỳ.

4. Cấu trúc tản nhiệt ở mặt bên được tối ưu hóa

Nhiều ống thông gió được tích hợp vào các tấm bên của tủ để tăng tốc độ đối lưu không khí và nhiệt sự tiêu tán. Điều này ngăn cản sự lão hóa linh kiện do nhiệt độ cao, đảm bảo thiết bị có thể hoạt động liên tục ở mức đầy tải trong thời gian dài.

5. Cấu hình theo mô-đun và linh hoạt

Các thiết bị—bao gồm tủ đường dây vào, tủ đường dây đi, tủ PT, tủ đo sáng và dây nối thanh cái tủ—có thể được lắp ráp theo yêu cầu cụ thể, tạo điều kiện thuận lợi cho việc mở rộng và trang bị thêm trong quá trình thực hiện dự án.

Ưu điểm sản phẩm cốt lõi

1. Bảo vệ ba lớp: Có cấu trúc tủ bọc thép hoàn toàn khép kín, khóa liên động "Năm phòng ngừa" cơ chế và thiết bị giảm áp lực để giảm thiểu hiệu quả các mối nguy hiểm về an toàn phân phối điện.

2. Linh kiện cao cấp: Sử dụng các linh kiện chất lượng cao, được lựa chọn cẩn thận, trải qua quá trình kiểm tra toàn diện trước đó khi vận chuyển, đảm bảo độ bền trong môi trường vận hành khắc nghiệt và tỷ lệ hỏng hóc thấp.

3. Cơ chế xe đẩy kéo ra: Có cấu trúc xe đẩy có thể kéo ra được cho phép bảo trì và linh kiện nhanh chóng thay thế, giảm đáng kể thời gian mất điện.

4. Bảo vệ và điều khiển tích hợp: Tương thích với các thiết bị bảo vệ rơle và đo lường/điều khiển, cho phép tích hợp liền mạch với các hệ thống giám sát nguồn điện để cho phép quản lý và điều khiển từ xa thông minh.

5. Đảm bảo chất lượng: Toàn bộ quy trình sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia và đã vượt qua thành công kiểm tra loại nghiêm ngặt, đảm bảo tuân thủ đầy đủ và chất lượng sản phẩm.

Các trường hợp ứng dụng trong thế giới thực

Trường hợp 1: Dự án hỗ trợ phân phối điện cho Nhà máy điện PV tập trung 50MW ở Tây Bắc Trung Quốc

Phòng phân phối điện hỗ trợ dự án này được trang bị 22 tủ Huajidian, bao gồm các thiết bị cho đường dây vào, đường ra, đo đếm và dây nối xe buýt, chịu trách nhiệm kết nối lưới và chuyển đổi năng lượng của nhà máy PV. Thiết bị hoạt động ổn định 24 tháng liên tục; khóa liên động "Ngũ phòng" của nó kết cấu và cơ chế bảo vệ ngắn mạch đã vượt qua thành công các cuộc kiểm tra ngẫu nhiên do lưới điện thực hiện quyền, từ đó đảm bảo việc phát điện ổn định của nhà máy.

Trường hợp 2: Cải tạo hệ thống phân phối điện cho một khu phức hợp thương mại lớn ở Đông Nam Á

Dự án này liên quan đến việc trang bị thêm các tủ phân phối điện cũ kỹ trong khu phức hợp thương mại rộng 180.000 m2, sử dụng 36 tấm LV và MV VCB ngoài trời 11kV. Tận dụng thiết kế mô-đun, cài đặt và quá trình vận hành đã được hoàn thành chỉ trong vòng 12 ngày, loại bỏ nhu cầu cắt điện kéo dài trên toàn cơ sở. Hơn nữa, hệ thống đã được tích hợp vào mạng lưới phân phối điện thông minh của tòa nhà, cho phép điều khiển từ xa giám sát mức tiêu thụ điện trong toàn bộ tòa nhà và giảm đáng kể việc kiểm tra thủ công chi phí.

Kịch bản áp dụng

1. Các dự án lưới điện: Xây dựng các trạm biến áp và trạm phân phối mới cũng như hiện đại hóa lưới điện cũ kỹ;

2. Dự án công nghiệp: Phân phối điện cho các xưởng luyện kim, khai thác mỏ, hóa chất và công nghiệp khác ngành;

3. Cơ sở hạ tầng công cộng: Sân bay, hệ thống vận chuyển đường sắt, bệnh viện, cơ sở giáo dục và các cơ sở quy mô lớn phát triển bất động sản thương mại;

4. Năng lượng mới: Hệ thống phân phối điện phụ trợ cho các nhà máy quang điện, trang trại gió và lưu trữ năng lượng dự án.

Dịch vụ hậu mãi

1. Phạm vi bảo hành: Trong thời gian bảo hành, các bộ phận bị lỗi sẽ được thay thế miễn phí và tận nơi. dịch vụ kiểm tra và sửa chữa được cung cấp;

2. Hỗ trợ kỹ thuật: Hướng dẫn kỹ thuật miễn phí, hỗ trợ lắp đặt và vận hành cũng như vận hành thực hành đào tạo nhân viên bảo trì;

3. Hỗ trợ kỹ thuật 24/7: Dịch vụ liên lạc kỹ thuật 24/24 với khả năng phản hồi nhanh chóng các yêu cầu liên quan đến lỗi và các vấn đề;

4. Bảo trì trọn đời: Dịch vụ bảo trì toàn diện cho toàn bộ vòng đời của sản phẩm; sau khi bảo hành hết hạn, chỉ tính phí phụ tùng thay thế và phí dịch vụ cơ bản.

Câu hỏi thường gặp

Câu hỏi 1: Đối với các dự án phi tiêu chuẩn, Huajidian có thể tùy chỉnh Bảng điều khiển VCB và MV ngoài trời 11kV với các bảng không tiêu chuẩn không? kích thước hoặc thông số kỹ thuật cụ thể?

Đ1: Có. Ngoài dòng sản phẩm tiêu chuẩn của chúng tôi, chúng tôi còn hỗ trợ tùy chỉnh kích thước tủ, dòng điện định mức, và logic điều khiển thứ cấp. Đội ngũ kỹ thuật của chúng tôi có thể tiến hành khảo sát tại chỗ về môi trường hoạt động để phát triển giải pháp thiết kế phù hợp.

Câu 2: Thông số kỹ thuật tiêu chuẩn của sản phẩm áp dụng cho độ cao 1000 mét; những đơn vị này có thể được điều chỉnh để sử dụng trong môi trường ở độ cao hay cao nguyên?

A2: Các mẫu tiêu chuẩn của chúng tôi phù hợp với độ cao lên tới 1000 mét. Đối với các dự án tầm cao, chúng tôi cung cấp tùy chỉnh nâng cấp hệ thống cách nhiệt và tản nhiệt, cùng với việc lựa chọn thành phần được tối ưu hóa, để đảm bảo độ tin cậy hoạt động trong điều kiện cao nguyên.

Câu hỏi 3: Có cần thiết phải ngắt điện toàn bộ tủ khi thực hiện bảo trì hoặc thay thế thiết bị rút ra được không? cầu dao?

Câu trả lời 3: Không. Bộ ngắt mạch có thể được rút riêng lẻ để bảo trì trong khi các thanh cái vẫn được cấp điện, cho phép các mạch còn lại để tiếp tục cấp điện bình thường. Điều này giảm thiểu tổn thất do mất điện cho người dùng.
