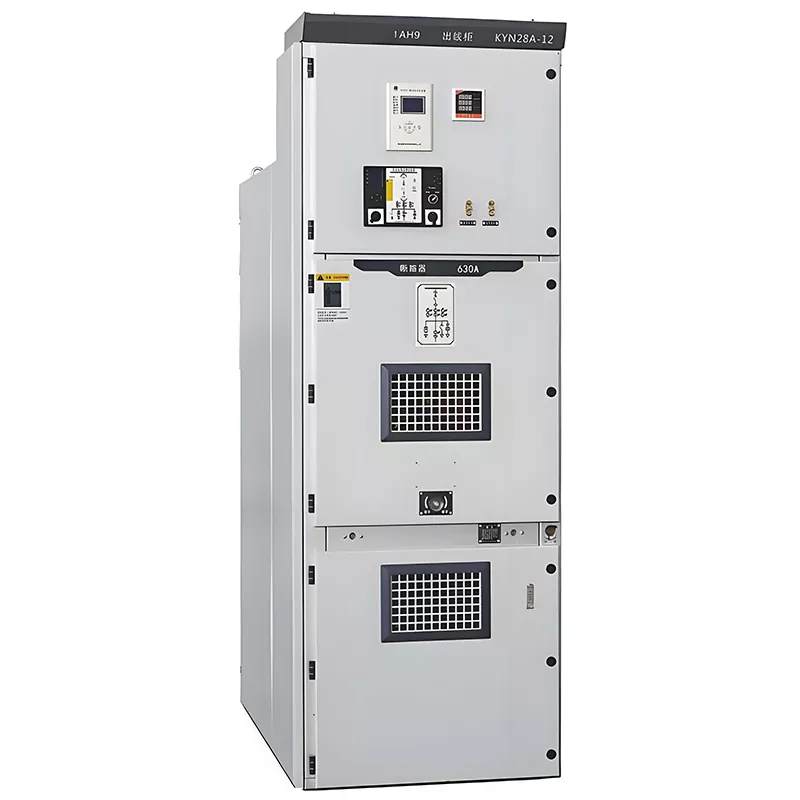

Thiết bị đóng cắt chân không trung thế KYN28-12

Thiết bị đóng cắt chân không trung thế Huajidian KYN28-12 là một bộ phân phối điện trung thế trong nhà hoàn chỉnh thiết bị, được thiết kế chính xác và sản xuất tại cơ sở sản xuất tiêu chuẩn của chúng tôi. Nó chủ yếu được triển khai cho truyền tải điện từ máy phát điện trong các nhà máy điện vừa và nhỏ, tiếp nhận và phân phối điện năng ở trạm biến áp trong các doanh nghiệp công nghiệp và khai thác mỏ, và điều khiển khởi động động cơ điện áp cao lớn. các hệ thống cho phép quản lý thông minh, toàn diện mạng lưới phân phối điện—bao gồm bảo vệ an toàn và giám sát thời gian thực—từ đó giảm thiểu sự cố điện một cách hiệu quả và đảm bảo hoạt động ổn định của hệ thống điện thiết bị.

Sản phẩm này tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và trong nước có thẩm quyền—bao gồm IEC62271-200, IEC298, GB3906, DL404 và DIN.VDE0670—đảm bảo chất lượng ổn định và mức độ tiêu chuẩn hóa cao. Các thiết bị hỗ trợ lắp đặt treo tường và có thiết kế bảo trì truy cập phía trước; khi kết hợp với dòng điện chuyên dụng máy biến áp, cấu hình này cho phép nhân viên O&M thực hiện kiểm tra định kỳ và bảo trì thiết bị trực tiếp từ mặt trước của tủ, tăng cường đáng kể sự thuận tiện khi vận hành và hiệu quả bảo trì.

Điều kiện môi trường hoạt động

Để đảm bảo sự ổn định lâu dài và hoạt động đáng tin cậy của thiết bị, các yêu cầu về môi trường hiện hành đối với Thiết bị đóng cắt chân không trung thế Huajidian KYN28-12 như sau:

1.  Nhiệt độ môi trường xung quanh: Tối đa +40°C, Tối thiểu -15°C. Phạm vi này làm cho nó phù hợp với đại đa số kịch bản phân phối điện trong nhà ở vùng ôn đới và cận nhiệt đới.

2.  Độ ẩm môi trường: Độ ẩm tương đối trung bình hàng ngày ≤ 95%; Độ ẩm tương đối trung bình hàng tháng ≤ 90%. Những cái này giới hạn ngăn chặn một cách hiệu quả các hư hỏng cách điện bên trong thiết bị có thể bị kích hoạt bởi độ ẩm cao môi trường.

3. Độ cao: Thích hợp ở độ cao 2500 mét, đáp ứng yêu cầu cung cấp điện của hầu hết các khu công nghiệp và công nghiệp nội địa các dự án kỹ thuật đô thị.

4. Môi trường không khí: Môi trường hoạt động phải không có khói ăn mòn, khí độc hại, dễ cháy hoặc khí nổ, hơi nước công nghiệp, sương muối và các chất ô nhiễm khác, từ đó ngăn ngừa sự ăn mòn của thiết bị các thành phần và hư hỏng cách điện.

Tính năng sản phẩm cốt lõi

1. Thiết kế chống hoạt động sai: An toàn vận hành cao

Thiết bị được trang bị các cơ chế khóa liên động cơ học hoàn thiện và đáng tin cậy được thiết kế để ngăn chặn hoạt động sai. Điều này thiết lập một hệ thống bảo vệ an toàn đa chiều giúp loại bỏ hiệu quả các tác động thông thường của con người. do đó xảy ra các lỗi—chẳng hạn như vô tình mở cửa tủ, vô tình đóng mạch hoặc nối đất không đúng cách—do đó ngăn ngừa tai nạn an toàn điện và bảo vệ toàn diện sự an toàn cá nhân khi vận hành và bảo trì nhân sự cũng như sự vận hành ổn định của hệ thống điện phân phối.

2. Chế độ cài đặt và vận hành linh hoạt: Khả năng thích ứng rộng

Thiết bị đóng cắt chân không trung thế KYN28-12 hỗ trợ hai loại cơ cấu di động: xe đẩy gắn ở giữa và xe đẩy đặt trên sàn. Khả năng thích ứng này cho phép nó phù hợp với cách bố trí địa điểm cụ thể và phương pháp bảo trì của khách hàng đa dạng. Nó đáp ứng các yêu cầu kỹ thuật của nhiều tình huống khác nhau—bao gồm dây chuyền sản xuất công nghiệp, các trạm phân phối điện đô thị và các nhà máy điện năng lượng mới—cung cấp khả năng bố trí thiết bị linh hoạt cũng như vận hành, thay thế và bảo trì thuận tiện.

3. Tuân thủ đa tiêu chuẩn: Khả năng tương thích vượt trội

Thiết bị hoàn chỉnh tuân thủ nhiều tiêu chuẩn công nghiệp trong nước và quốc tế, thể hiện sự xuất sắc tính phổ quát và khả năng tương thích của thiết bị. Nó tích hợp hoàn hảo với các hệ thống phân phối điện chính thống và thiết bị điện phụ trợ hiện có trên thị trường, từ đó đơn giản hóa quá trình thiết kế và thi công dự án đồng thời tạo điều kiện cho việc nâng cấp và trang bị thêm thiết bị trong tương lai.

4. Thiết kế bảo trì truy cập phía trước: Dịch vụ hiệu quả và thuận tiện

Giải quyết điểm yếu chung của việc bảo trì rườm rà liên quan đến thiết bị đóng cắt điện áp cao truyền thống, giải pháp này sản phẩm có cấu trúc bảo trì truy cập phía trước. Kết hợp với máy biến dòng chuyên dụng, thiết kế cho phép tất cả các hoạt động kiểm tra định kỳ, điều chỉnh thông số và xử lý sự cố phải được thực hiện hoàn toàn từ phía trước. cái tủ. Điều này giúp loại bỏ nhu cầu thực hiện công việc phức tạp trong không gian hạn chế, giảm đáng kể việc bảo trì khó khăn và nâng cao hiệu quả của dịch vụ sau bán hàng.

Thông số kỹ thuật cốt lõi

Nghiên cứu trường hợp ứng dụng trong thế giới thực

Dự án nâng cấp lưới điện thành phố (Trạm biến áp 220kV Lichen Phủ Điền)

Trong dự án nâng cấp thanh cái 10kV của trạm biến áp này, toàn bộ thiết bị cũ đã được thay thế hoàn toàn bằng Huajidian KYN28-12 thiết bị chuyển mạch. Giải quyết những thách thức quan trọng của lịch trình dự án chặt chẽ và các yêu cầu nghiêm ngặt về liên tục cung cấp điện, cấu trúc mô-đun của thiết bị cho phép lắp đặt và vận hành nhanh chóng. Hơn nữa, bằng tận dụng các cơ chế khóa liên động chống hoạt động sai đáng tin cậy và các chức năng bảo vệ thông minh, dự án đã cải thiện đáng kể độ ổn định của hệ thống phân phối điện của trạm biến áp. Theo dõi Dự án đưa vào vận hành, đoạn 10kV đã vận hành không lỗi, hoàn thành thành công việc nâng cấp thiết bị lưới điện thành phố và đảm bảo cung cấp điện ổn định cho cư dân xung quanh và các cơ sở thương mại.

Câu hỏi thường gặp

Câu hỏi 1: Những kịch bản nào phù hợp với Thiết bị đóng cắt chân không trung thế Huajidian KYN28-12?

Sản phẩm này được thiết kế để sử dụng trong hệ thống điện trung thế xoay chiều ba pha 3,6–12kV, 50/60Hz, hỗ trợ cả hai cấu hình hệ thống thanh cái đơn và thanh cái đơn phân đoạn. Nó được sử dụng rộng rãi để truyền tải điện từ nhà máy điện quy mô vừa và nhỏ, tiếp nhận và phân phối điện trong các trạm biến áp trong khu công nghiệp và khai thác mỏ doanh nghiệp và điều khiển khởi động động cơ điện áp cao lớn. Ngoài ra, nó rất phù hợp cho nhiều không gian trong nhà khác nhau. kịch bản phân phối điện trung áp, bao gồm trạm biến áp đô thị, khu công nghiệp, năng lượng mới nhà máy quang điện và hệ thống cung cấp điện công cộng.

Câu 2: Ưu điểm bảo vệ an toàn của thiết bị đóng cắt này so với thiết bị truyền thống là gì?

Sản phẩm này sử dụng hệ thống bảo vệ an toàn cơ-cộng-điện kép, mang lại khả năng bảo vệ vượt trội so với đến thiết bị truyền thống với các biện pháp bảo vệ một lớp. Đầu tiên, nó được trang bị khóa liên động cơ khí chuyên dụng các thiết bị ngăn chặn các lỗi vận hành về mặt vật lý. Thứ hai, nó tuân thủ nhiều tiêu chuẩn trong nước và quốc tế. tiêu chuẩn và có các chức năng bảo vệ toàn diện chống quá dòng, ngắn mạch và sét đánh. Thứ ba, nó kết hợp thiết kế truy cập phía trước để vận hành và bảo trì, từ đó loại bỏ các mối nguy hiểm về an toàn liên quan đến công việc nội bộ. Thứ tư, vỏ tủ đạt tiêu chuẩn bảo vệ IP4X, bảo vệ chống bụi và sự xâm nhập của vật lạ để tăng cường toàn diện sự an toàn và ổn định vận hành của thiết bị.

Câu hỏi 3: Chu kỳ bảo trì và hướng dẫn chăm sóc hàng ngày được khuyến nghị cho thiết bị này là gì?

Thiết bị này có chi phí bảo trì thấp và tuổi thọ dài; chu kỳ kiểm tra toàn diện tiêu chuẩn là 6 tháng, trong khi đại tu lớn được khuyến nghị 3 năm một lần. Bảo trì hàng ngày chỉ cần kiểm tra tính toàn vẹn của niêm phong của tủ, chuyển động trơn tru của xe đẩy có thể kéo ra, tính nguyên vẹn của khóa liên động thiết bị và xác minh rằng các thông số giám sát nằm trong phạm vi bình thường. Điều cần thiết là phải đảm bảo rằng môi trường hoạt động không có chất gây ô nhiễm ăn mòn, dễ cháy hoặc nổ, nhiệt độ và độ ẩm phù hợp với thông số kỹ thuật của thiết bị. Nhờ thiết kế truy cập phía trước để bảo trì, việc kiểm tra và vận hành thử có thể được hoàn thành mà không cần phải tháo rời toàn bộ thiết bị—mang lại hiệu quả cao hiệu quả và an tâm đồng thời giảm đáng kể chi phí bảo trì dài hạn.
