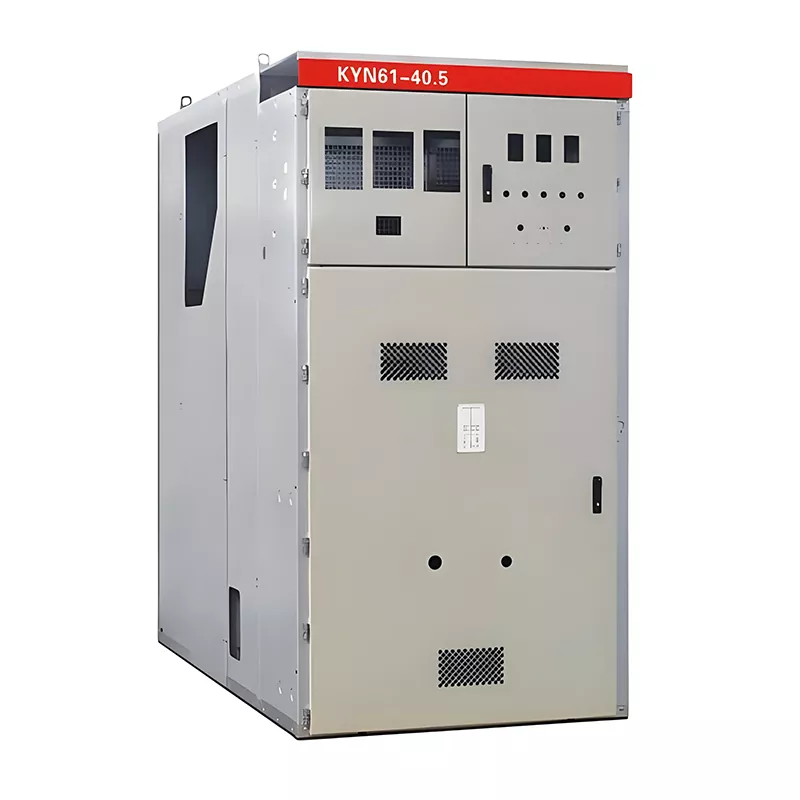

Tủ điện VCB trong nhà KYN61-40.5 33kV

Huajidian là nhà sản xuất thiết bị điện chuyên dụng dành riêng cho R&D, sản xuất và tùy chỉnh thiết kế giải pháp bộ thiết bị chuyển mạch cao áp và hạ thế hoàn chỉnh. Toàn bộ Thiết bị đóng cắt VCB trong nhà KYN61-40.5 33kV Dòng sản phẩm bảng điều khiển trải qua một quy trình sản xuất toàn diện, tích hợp theo chiều dọc—từ thiết kế và tấm độc lập chế tạo kim loại đến lắp ráp điện áp cao—tất cả đều có trong cơ sở sản xuất được tiêu chuẩn hóa của chúng tôi. Là một sản phẩm từ là nhà sản xuất thiết bị điện chuyên nghiệp, thiết bị đóng cắt này đã được triển khai và vận hành thành công tại nhiều dự án kỹ thuật trên khắp Trung Quốc—bao gồm lưới điện, cơ sở công nghiệp và khai thác mỏ cũng như dữ liệu trung tâm—nơi mà tính ổn định trong hoạt động của nó đã được xác nhận thông qua ứng dụng trong thế giới thực. Hơn nữa, chúng tôi cung cấp dịch vụ cấu hình và định cỡ tùy chỉnh cho khách hàng trên toàn thế giới.

Thiết bị đóng cắt bọc kim loại rút ra được có bọc thép KYN61-40.5 (33kV trong nhà VCB) có thể được ghép nối với KYN28A-12 tủ phụ (cụ thể là các mẫu tủ AH6 hoặc AT3 được thiết kế cho mạch ra máy biến áp). Phục vụ như là thành phần cốt lõi trong hệ thống phân phối trung thế xoay chiều 12kV/33kV, 50Hz, nó chủ yếu nhận điện từ phía máy biến áp và phân phối điện năng giảm dần cho các phụ tải hạ lưu một cách an toàn. Chức năng của nó bao gồm giám sát thời gian thực các thông số điện, bảo vệ chống quá tải đường dây và ngắn mạch cũng như ngắt mạch điều khiển chuyển mạch máy cắt. Với cấu trúc bao bọc hoàn toàn bằng kim loại, cách nhiệt bằng không khí, sản phẩm này cung cấp biên độ an toàn vượt trội và độ tin cậy vận hành, khiến nó trở thành một phần không thể thiếu của thiết bị quan trọng đối với trạm biến áp hiện đại và hệ thống phân phối điện công nghiệp.

Bảng thông số cơ bản của sản phẩm

Thông số kỹ thuật cốt lõi

1. Điện áp định mức: 12kV (Tương thích với lưới điện 10kV tiêu chuẩn; cách điện thiết bị được thiết kế cho 40,5kV, đáp ứng yêu cầu về điều kiện vận hành 33kV).

2. Dòng điện định mức: 630A (Áp dụng cho cả thanh cái chính và cầu dao đi kèm).

3. Tần số định mức: 50Hz.

4. Xếp hạng điện áp chịu được: Tần số nguồn Điện áp chịu được 1 phút: 42kV (nối đất / pha này sang pha khác); Sét Điện áp chịu xung: 75kV (nối đất/pha-pha).

5. Công suất ngắt mạch ngắn: Bộ ngắt mạch có thể được lựa chọn theo yêu cầu cụ thể, với dải công suất cắt từ 20kA đến 31,5kA.

6. Cấp bảo vệ (Xếp hạng IP): Toàn bộ tủ: IP4X; Ngăn đựng cầu dao (có cửa mở): IP2X.

7. Tiêu chuẩn áp dụng: GB 3906, IEC 62271-200 và các thông số kỹ thuật khác cho thiết bị đóng cắt trung và cao áp.

Thiết kế kết cấu tủ

1. Ngăn chứa dụng cụ & rơle phía trên: Chứa đồng hồ đo điện đa chức năng tích hợp, thiết bị hiển thị đường dây trực tiếp, và đèn báo hoạt động, cho phép giám sát trực tuyến các thông số điện như điện áp và hiện tại.

2. Ngăn ngắt mạch giữa (Khu vực vận hành lõi): Được trang bị bộ ngắt mạch chân không có thể rút ra 630A, tay cầm vận hành khóa liên động cơ học và các chỉ báo trạng thái. Đơn vị có thể rút ra có thể được trích xuất hoàn toàn, cho phép bảo trì truy cập phía trước mà không cần phải tắt toàn bộ tủ, do đó giảm đáng kể thời gian bảo trì khi mất điện.

3. Ngăn cáp phía dưới: Có không gian bên trong rộng rãi để tạo điều kiện thuận lợi cho việc định tuyến và đi dây cáp đi, như cũng như việc kiểm tra và bảo trì tiếp theo.

Ưu điểm sản phẩm

Bảng điều khiển thiết bị đóng cắt VCB trong nhà KYN61-40.5 33kV được trang bị khóa liên động cơ học “Năm phòng ngừa” hoàn chỉnh hệ thống. Hệ thống này loại bỏ hiệu quả các mối nguy hiểm tiềm ẩn liên quan đến lỗi vận hành—chẳng hạn như tai nạn mở hoặc đóng cầu dao, đóng công tắc nối đất khi mạch đang có điện hoặc mở cầu dao cửa tủ trong khi mạch điện đang hoạt động—do đó ngăn ngừa các tai nạn an toàn do con người gây ra. Sản phẩm đã thành công đã thông qua tiêu chuẩn nghiệm thu đấu nối của ngành điện lực trong nước.

Kịch bản ứng dụng sản phẩm

1. Phòng phân phối 10kV trong các trạm biến áp lưới điện đô thị sinh hoạt và các dự án cải tạo đô thị;

2. Các trạm phân phối điện chính trong khu liên hợp nhà máy của các hoạt động khai thác mỏ quy mô lớn và công nghiệp nặng công nghiệp luyện kim;

3. Những vị trí yêu cầu nguồn điện có độ tin cậy cao, liên tục—chẳng hạn như các tòa nhà thương mại cao tầng, hạng A bệnh viện cấp ba và trung tâm dữ liệu IDC.

Nghiên cứu điển hình về kỹ thuật trong thế giới thực

Vào năm 2024, với tư cách là nhà cung cấp chính thức cho dự án, Huajidian đã tiến hành cải tạo trạm biến áp khai thác 33kV ở Bắc Trung Quốc. Dự án bao gồm việc mua sắm 18 đơn vị Tủ điện đóng cắt VCB trong nhà KYN61-40.5 33kV, được sử dụng để nâng cấp mạch phân phối điện cho hai máy biến áp AT3 trong khu liên hợp khai thác mỏ.

1. Bối cảnh dự án

Thiết bị đóng cắt 35kV loại cố định, cũ hiện có đã bị xuống cấp cách điện và gây ra rủi ro hồ quang đáng kể. lỗi. Do đó, chủ đầu tư đã lựa chọn thiết bị đóng cắt bọc thép rút rút của Huajidian để thay thế các thiết bị lỗi thời nâng cao tiêu chuẩn an toàn của hệ thống phân phối điện khu vực khai thác mỏ.

2. Kết quả thực hiện

Thiết bị đã hoạt động liên tục ở chế độ đầy tải trong 12 tháng và không có sự cố bất ngờ nào xảy ra. Có thể rút Cấu trúc xe đẩy giúp giảm thời gian thực hiện các công việc bảo trì định kỳ từ 8 giờ ban đầu xuống chỉ còn 2,5 giờ. Hơn nữa, hệ thống khóa liên động "Năm phòng ngừa" đã ngăn chặn thành công ba rủi ro tiềm ẩn về lỗi vận hành trong quá trình kiểm tra thiết bị hàng năm. Sau khi vận hành thành công Giai đoạn I, khách hàng đã đặt hàng tiếp theo đặt hàng thiết bị phân phối điện cho việc mở rộng Giai đoạn II của nhà máy, từ đó cung cấp sự xác nhận trong thế giới thực về hiệu suất của sản phẩm trong điều kiện vận hành tải nặng.

Câu hỏi thường gặp

Câu 1: Đối với các công trình công nghiệp chuyên dụng, Huajidian có thể điều chỉnh thông số ngắt ngắn mạch của KYN61-40.5 không thiết bị chuyển mạch?

Đ1: Có. Dựa trên các thông số ngắn mạch cụ thể của lưới điện khu vực dự án, chúng ta có thể lắp đặt chân không bộ ngắt mạch có thông số kỹ thuật khác nhau để tùy chỉnh công suất ngắt trong phạm vi 20kA đến 31,5kA. Tất cả các thông số tùy chỉnh tuân thủ nghiêm ngặt cả Tiêu chuẩn Quốc gia Trung Quốc và tiêu chuẩn IEC và hoàn chỉnh thiết bị đóng cắt trải qua quá trình kiểm tra nghiêm ngặt trước khi xuất xưởng.

Câu hỏi 2: Sự khác biệt cốt lõi giữa mẫu thiết bị đóng cắt KYN61-40.5 (33kV) và thiết bị đóng cắt tiêu chuẩn KYN28A-12 (10kV) là gì?

A2: KYN61-40.5 được thiết kế đáp ứng tiêu chuẩn cách điện 33kV/40,5kV; nó có các phân vùng bên trong dày hơn và một cấu trúc chống hồ quang được gia cố, làm cho nó chủ yếu phù hợp với các đường dây vào và ra của máy biến áp ở Trạm biến áp cấp 33kV. KYN28A-12 được thiết kế cho đường dây phân phối điện 10kV tiêu chuẩn. Cả hai mẫu tủ đều có thể được tích hợp và lắp đặt song song trong cùng một trạm biến áp—giống như giải pháp tích hợp AH6—để tạo thành một lắp ráp thiết bị chuyển mạch hoàn chỉnh.

Câu 3: Huajidian có cung cấp hướng dẫn lắp đặt và hỗ trợ kỹ thuật sau bán hàng sau khi vận chuyển không? Tủ điện VCB trong nhà KYN61-40.5 33kV?

Trả lời 3: Chúng tôi cung cấp bản đánh giá miễn phí về các thông số kỹ thuật của dự án trước khi sản xuất. Đối với các đơn đặt hàng tiêu chuẩn, chúng tôi cung cấp hướng dẫn kỹ thuật từ xa để cài đặt. Đối với các dự án kỹ thuật quy mô lớn, chúng tôi có thể bố trí kỹ sư đến thăm hiện trường dự án để vận hành thử tại chỗ, tùy theo thương lượng tùy theo vị trí của dự án.

Hướng dẫn dành cho đối tác mua sắm

Người mua toàn cầu được hoan nghênh sắp xếp chuyến thăm thực tế nhà máy của chúng tôi. Bạn có thể tham khảo ý kiến của đội ngũ bán hàng Huajidian liên quan đến các yêu cầu tùy chỉnh được cá nhân hóa—chẳng hạn như kích thước tủ và cấu hình thành phần—để tạo ra giải pháp thiết bị chuyển mạch đầu ra máy biến áp riêng biệt hoàn toàn tuân thủ các tiêu chuẩn lưới điện địa phương của bạn.
