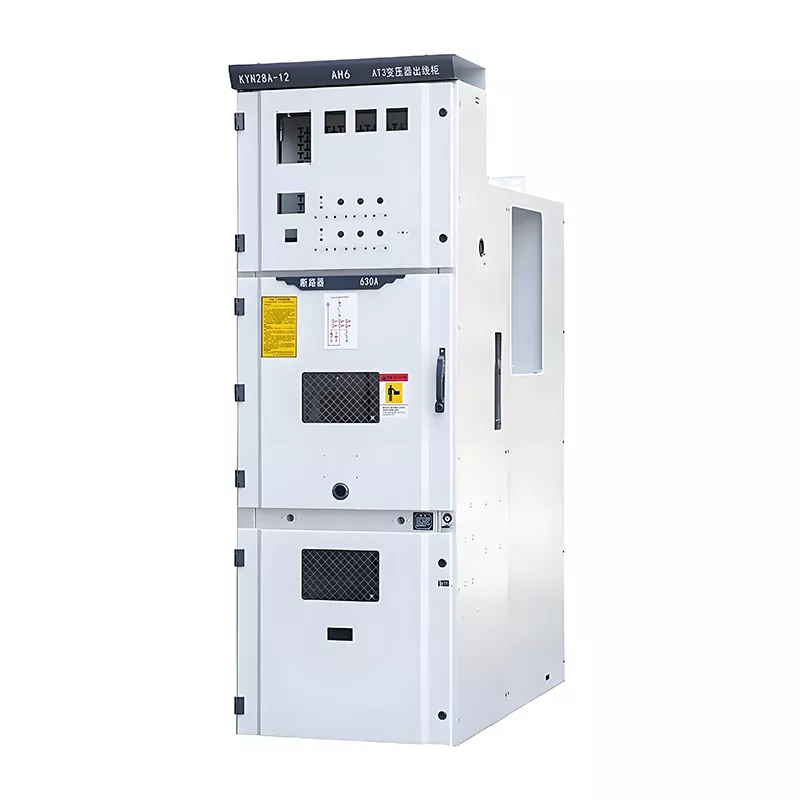

Thiết bị đóng cắt trung thế 24kV lv và MV

Thiết bị đóng cắt trung thế lv và mv Huajidian 24kV đóng vai trò là thành phần cốt lõi của phân phối trung áp cơ sở hạ tầng trong hệ thống điện công nghiệp và tiện ích. Được sản xuất tại Trung Quốc, thiết bị được hưởng lợi từ sự trưởng thành quy trình sản xuất và hệ thống kiểm soát chất lượng nghiêm ngặt nhằm đảm bảo hiệu suất tối ưu. Sử dụng một thiết kế cách nhiệt bằng không khí, thiết bị tránh được các rủi ro về môi trường và gánh nặng bảo trì cao thường liên quan đến hệ thống cách nhiệt bằng khí truyền thống. Khi kết hợp với bộ ngắt mạch chân không hiệu suất cao, nó cho phép toàn diện quản lý và kiểm soát an toàn trong toàn bộ quy trình phân phối điện. Sản phẩm hỗ trợ hai hệ thống cấu hình—thanh cái đơn và thanh cái đơn phân đoạn—mang đến sự linh hoạt để thích ứng với nguồn điện kiến trúc của các dự án phân phối ở mọi quy mô, từ nhỏ đến lớn. Hoàn toàn tuân thủ các quy định trong nước và tiêu chuẩn quốc tế—bao gồm IEC 62271-200, GB 3906, DL 404 và DIN VDE 0670—thiết bị đảm bảo tính ổn định và hoạt động tuân thủ trên các thị trường toàn cầu đa dạng.

Là nhà sản xuất chuyên biệt về thiết bị phân phối điện áp cao và điện áp thấp, Huajidian chú trọng vào nâng cao cả tính thực tế và an toàn của sản phẩm. Thiết bị đóng cắt 24kV này giải quyết những thiếu sót chung của thiết bị truyền thống—như cấu trúc cứng nhắc, diện tích lớn, bảo trì khó khăn và khả năng mở rộng hạn chế—bằng tận dụng thiết kế mô-đun tích hợp. Cách tiếp cận này đáp ứng đầy đủ các yêu cầu cung cấp năng lượng tiêu chuẩn cao của các dự án phát triển công nghiệp hiện đại và hiện đại hóa lưới điện đô thị.

Ưu điểm sản phẩm chính

1. Bảo vệ an toàn nhiều lớp: Không có rủi ro vận hành

Thiết bị này được trang bị hệ thống khóa liên động cơ học "Năm phòng ngừa" hoàn thiện và có độ tin cậy cao. Cái này hệ thống loại bỏ một cách hiệu quả nguy cơ xảy ra lỗi vận hành—chẳng hạn như cầu dao vô tình chuyển mạch (mở hoặc đóng), nối đất khi đang có điện hoặc đóng cầu dao trong khi công tắc nối đất được cắm—bằng cách thực hiện khóa liên động cơ học bắt buộc ở mọi giai đoạn vận hành quan trọng. Vỏ tủ duy trì tiêu chuẩn mức bảo vệ IP4X trong điều kiện hoạt động bình thường; khi cửa khoang cầu dao mở, xếp hạng bảo vệ vẫn ở mức IP2X. Điều này ngăn chặn hiệu quả sự xâm nhập của bụi và mảnh vụn đồng thời bảo vệ an toàn nhân viên chống lại sự tiếp xúc ngẫu nhiên, từ đó tăng cường đáng kể sự an toàn vận hành tại chỗ và đảm bảo độ ổn định hoạt động lâu dài của thiết bị.

2. Tùy chọn cấu trúc kép: Thích ứng với các kịch bản đa dạng

Để giải quyết các điều kiện phức tạp thường gặp tại các công trường xây dựng, Huajidian cung cấp hai loại ngăn kéo riêng biệt tùy chọn cấu trúc: gắn ở giữa và gắn trên sàn. Cấu trúc gắn ở giữa có thiết kế nhỏ gọn, tạo nên nó lý tưởng cho các phòng phân phối điện trong nhà với không gian trống hạn chế. Ngược lại, cấu trúc gắn trên sàn tự hào có khả năng chịu tải vượt trội và độ ổn định, khiến nó phù hợp với môi trường công nghiệp đặc trưng bởi tải trọng cao và độ rung đáng kể. Tính linh hoạt về cấu trúc này cho phép các cấu hình tùy chỉnh phù hợp với nhu cầu cụ thể của các ngành công nghiệp và địa điểm dự án khác nhau, đảm bảo chức năng đa mục đích và phổ quát khả năng thích ứng trên một loạt các ứng dụng.

3. Thiết kế mô-đun: Tạo điều kiện thuận lợi cho việc vận hành và bảo trì thuận tiện và mở rộng trong tương lai

Thiết bị đóng cắt trung thế lv và mv 24kV sử dụng kiến trúc mô-đun tích hợp trong đó mỗi chức năng mô-đun hoạt động độc lập và tuân thủ các thông số kỹ thuật được tiêu chuẩn hóa. Cấu trúc tổng thể nhỏ gọn, dẫn đến trong một dấu chân vật lý tối thiểu. Bố cục tiêu chuẩn hóa này hợp lý hóa việc kiểm tra định kỳ, chẩn đoán lỗi và nỗ lực mở rộng năng lực trong tương lai. Người dùng có thể nhanh chóng thay thế các mô-đun bị lỗi và mở rộng khả năng phân phối trên nhu cầu, từ đó giảm chi phí vận hành và bảo trì một cách hiệu quả đồng thời kéo dài tuổi thọ chung của thiết bị.

4. Khả năng thích ứng môi trường mạnh mẽ và ổn định vận hành

Sản phẩm thể hiện khả năng phục hồi đặc biệt với các điều kiện môi trường. Nó được thiết kế cho hoạt động tiêu chuẩn trong phạm vi nhiệt độ từ -5°C đến +40°C, với nhiệt độ trung bình trong 24 giờ không vượt quá 35°C. Ngoài ra, một phiên bản nhiệt độ thấp tùy chỉnh—có khả năng hoạt động ở nhiệt độ xuống tới -25°C—có sẵn để đáp ứng các yêu cầu cụ thể của các dự án nằm ở vùng lạnh giá khắc nghiệt. Thiết bị phù hợp để vận hành ở độ cao lên tới 1000 mét; cho các kịch bản độ cao, các giải pháp giảm công suất chuyên dụng có thể được cung cấp. Nó duy trì hoạt động ổn định trong môi trường có độ ẩm cao (với độ ẩm tương đối trung bình 24 giờ không vượt quá 95%) và có động đất định mức điện trở cấp 8. Thiết bị được thiết kế để sử dụng trong môi trường tiêu chuẩn không có khí ăn mòn, sương muối và nguy cơ cháy nổ, do đó bao phủ phần lớn hệ thống phân phối điện công nghiệp và đô thị ứng dụng.

Các thông số kỹ thuật chính (Danh sách một phần)

Yêu cầu lưu trữ

Để đảm bảo rằng thiết bị vẫn giữ được tính toàn vẹn về hiệu suất ban đầu của nhà máy, các thiết bị đóng cắt Huajidian 24kV phải được lưu trữ trong bao bì gốc của chúng. Môi trường bảo quản phải khô ráo, tránh ánh sáng trực tiếp và được bảo vệ khỏi mưa. Phạm vi nhiệt độ bảo quản cho phép là -25°C đến +55°C. Lưu trữ trong môi trường đặc trưng bởi độ ẩm cao, khí ăn mòn, sương muối hoặc các chất dễ cháy/nổ đều bị nghiêm cấm; những điều kiện như vậy có thể dẫn đến ăn mòn vỏ, lão hóa linh kiện hoặc suy giảm hiệu suất cách điện. Tuân thủ tuân thủ các hướng dẫn bảo quản này để đảm bảo rằng thiết bị vẫn ở tình trạng tối ưu và sẵn sàng hoạt động bình thường vận hành ngay sau khi cài đặt.

Nghiên cứu trường hợp ứng dụng trong thế giới thực

Khu công nghiệp sản xuất thông minh Đông Nam Á: Dự án phân phối điện 24kV

Vào năm 2025, Huajidian đã cung cấp một lô lớn Thiết bị đóng cắt trung thế 24kV lv và mv cho một cơ sở mới được xây dựng khu công nghiệp sản xuất thông minh ở Đông Nam Á Dự án này bao gồm nhiều hoạt động sản xuất tải trọng cao xưởng và hệ thống phân phối điện văn phòng liên quan của họ. Do đó, nó áp đặt rất nghiêm ngặt yêu cầu về an toàn, ổn định và khả năng mở rộng của thiết bị, đồng thời cần phải thích ứng với địa phương khí hậu nhiệt đới - đặc trưng bởi nhiệt độ cao và độ ẩm cao.

Dựa trên các điều kiện vận hành cụ thể của dự án, Huajidian đã phát triển các giải pháp tùy chỉnh cho thiết bị để đảm bảo hiệu suất tối ưu trong môi trường có độ ẩm cao và trong các điều kiện nhiệt độ khác nhau. Hơn nữa, một thiết kế kết cấu gắn ở trung tâm đã được chọn để đảm bảo khả năng tương thích với hệ thống phân phối điện nhỏ gọn của công viên phòng. Thiết bị này tuân thủ cả tiêu chuẩn IEC quốc tế và các quy định về lưới điện địa phương; sử dụng một cấu hình phân đoạn thanh cái đơn, nó cho phép cung cấp điện phân đoạn trên toàn công viên và tạo điều kiện hiệu quả cách ly lỗi. Kể từ khi đưa vào vận hành hơn một năm trước, thiết bị không ghi nhận lỗi vận hành nào và không có lỗi nào xảy ra. những lỗi lớn. Thiết kế mô-đun của nó đã hỗ trợ rất nhiều cho việc mở rộng công suất và sức mạnh tiếp theo của công viên. nâng cấp hệ thống phân phối, giảm chi phí vận hành và bảo trì dự án một cách hiệu quả. Nhờ tính ổn định của nó hiệu suất và dịch vụ tùy chỉnh, thiết bị đã nhận được sự công nhận cao từ khách hàng nước ngoài, dẫn đến thiết lập quan hệ đối tác hợp tác lâu dài.

Câu hỏi thường gặp

Câu hỏi 1: Kịch bản nào phù hợp với thiết bị đóng cắt 24kV của Huajidian?

Thiết bị này được thiết kế cho các kịch bản phân phối điện trung áp từ 13,8kV đến 24kV, ở tần số tần số 50Hz hoặc 60Hz. Nó được ứng dụng rộng rãi trong các nhà máy công nghiệp, mạng lưới phân phối điện đô thị, trạm biến áp lưới, khu thương mại và các lĩnh vực tương tự. Nó đáp ứng các yêu cầu đa dạng—bao gồm tiếp nhận, phân phối điện năng, giám sát thông minh và bảo vệ an toàn cho các hệ thống điện tải từ trung bình đến cao khác nhau. Ngoài ra, nó hỗ trợ thích ứng tùy chỉnh cho các điều kiện hoạt động đặc biệt, chẳng hạn như độ cao, nhiệt độ thấp và độ ẩm cao.

Câu hỏi 2: Thiết bị này có những tính năng bảo vệ an toàn nào?

Thiết bị có nhiều lớp đảm bảo an toàn: được trang bị "Năm phòng ngừa" chuyên nghiệp hệ thống khóa liên động cơ khí để loại bỏ lỗi vận hành của con người; vỏ tủ có mức độ cao bảo vệ chống lại sự can thiệp của môi trường bên ngoài và sự tiếp xúc vô tình của con người; nó sở hữu Cấp 8 khả năng chống địa chấn, phù hợp với môi trường địa chất phức tạp; và nó sử dụng chân không bộ ngắt mạch để đảm bảo dập tắt hồ quang an toàn, từ đó đảm bảo sự ổn định và an toàn của việc chuyển mạch thiết bị và các quy trình bảo vệ lỗi.

Câu hỏi 3: Thiết bị đóng cắt trung thế lv và mv 24kV có hỗ trợ tùy chỉnh và mở rộng trong tương lai không?

Vâng, nó có. Thiết bị sử dụng thiết kế mô-đun hoàn thiện, mang lại khả năng tương thích và khả năng mở rộng đặc biệt. Tùy thuộc vào yêu cầu về tải trọng và không gian lắp đặt tại chỗ, hai cấu hình kết cấu—gắn ở giữa và đặt trên sàn—có thể được tùy chỉnh. Kiến trúc chức năng mô-đun hỗ trợ việc mở rộng nguồn điện linh hoạt mô-đun phân phối, từ đó đáp ứng nhu cầu tải gia tăng của dự án. Hơn nữa, chuyên các giải pháp—như thích ứng ở nhiệt độ thấp và giảm độ cao—có thể được điều chỉnh để đáp ứng các yêu cầu đặc biệt yêu cầu của các dự án nằm ở các khu vực khác nhau.
